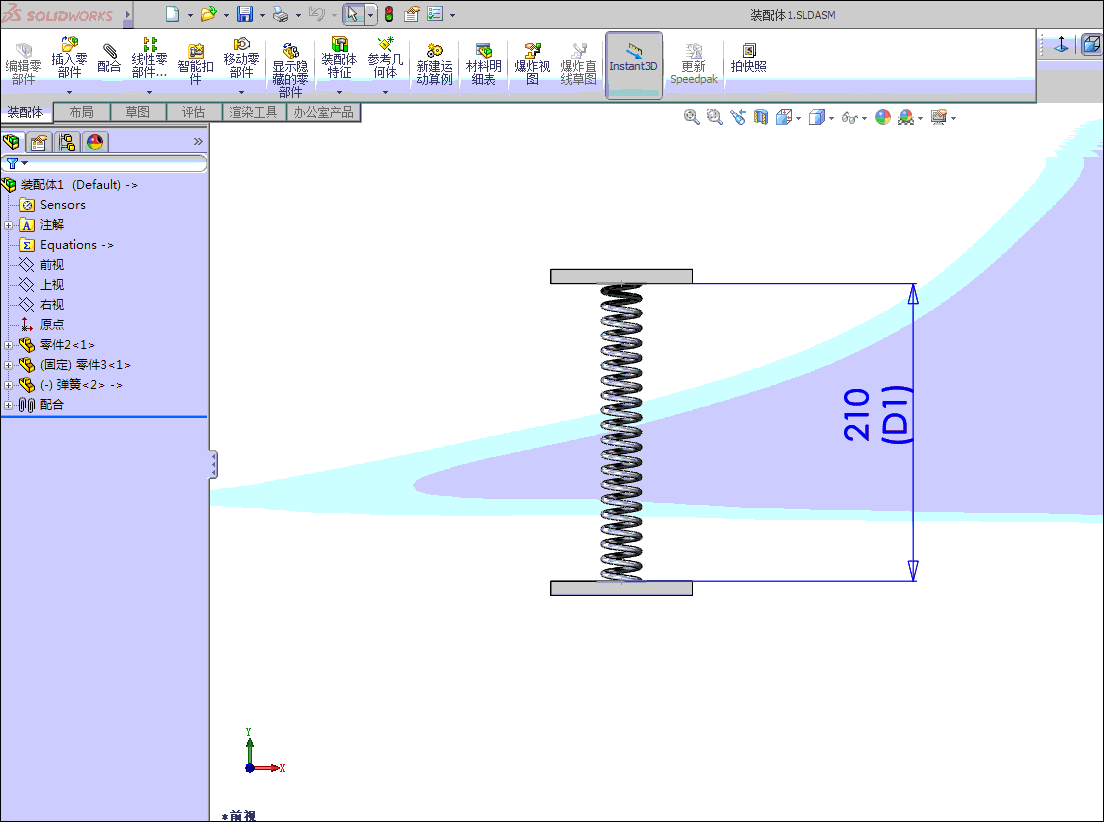

重新又看了下，你是想在SW中装配弹簧实现压缩或拉伸效果？
1 q- G9 H2 ^( h' o首先建立基本零件，具体结构可以自己设定。。 7 {% Z6 e) C: ^! [$ k; L9 W7 M
选择前视基准面，建立圆形草图，尺寸自己定，拉伸草图，选项如图： ; y% w b! n0 s1 u
由该零件生成装配体，将零件设定为浮动状态，添加配合，通过配合零件基准面和装配体基准面，固定零件1的位置。 & D3 H7 Q3 N8 h) M d9 V
再次插入零件1，添加同轴心配合，以及面的距离配合。
8 L1 H+ `" }0 _+ X: ?) Q- w如图：
& g+ x: K, m6 I! ~+ B插入——零件——新零件，单击装配体前视基准面定位新零件，& R9 V- P: ^/ a; m6 v1 p, W3 N
在新零件编辑界面下，选择前视基准面，绘制直线，直线的两端与一直零件边线重合。
8 a: A& k9 e0 `; @2 r- l9 k7 A选择前视基准面，绘制草图2。
5 n$ l+ g: D. e9 j5 A插入——特征——扫描，
& t( j% A H3 T# d& F D* v' n: W1 ^选择前视基准面，绘制矩形区域，矩形边线与已知零件边线重合，切除拉伸，9 a" X ^) d# ~9 j- z6 {
退回到装配体编辑状态，打开动画插件， + \& E- S. K9 A, ]
为便于观察，编辑零件颜色，通过添加零件键码位置）。播放动画即可。最后通过视频录制或者gif录制来查看最后效果! v4 a# G9 D7 \) b8 K1 E
|
|
