Solid Edge ST5臂力器螺旋体装配细节

大有茗堂 · 发表于 2013-3-24 19:51:13

您需要登录才可以下载或查看，没有帐号？注册

x

Solid Edge ST5臂力器螺旋体装配细节

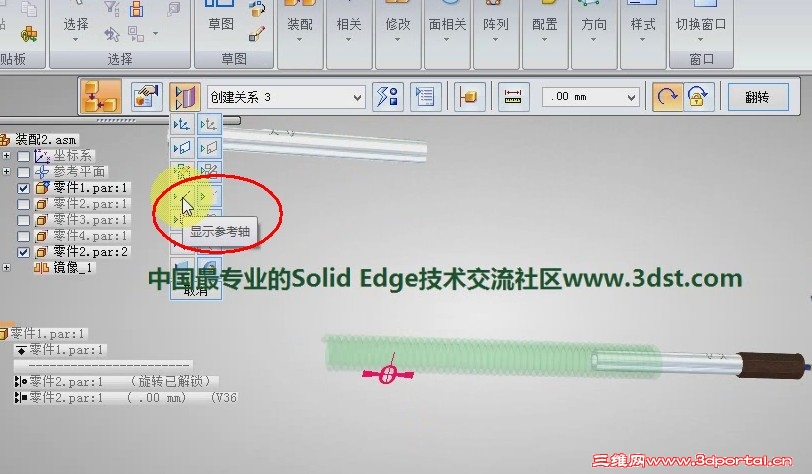

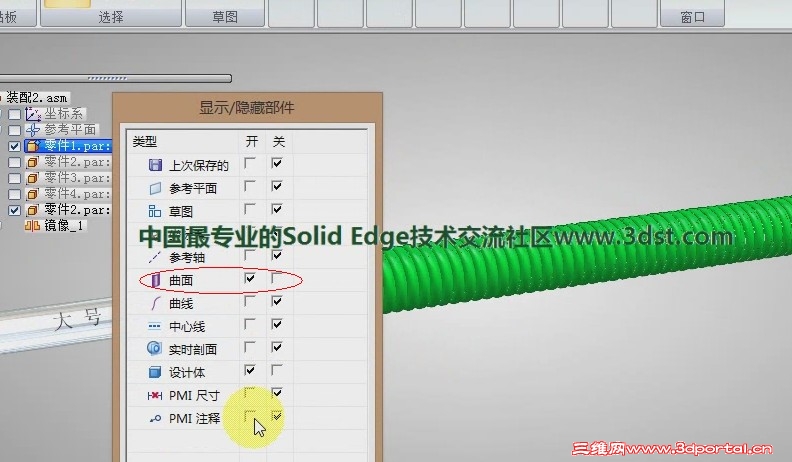

由于使用扫掠命令做出螺旋体，导致在装配时不易通过此螺旋特征来指定其与圆柱的同轴关系（当然了，其实还是可以通过基本坐标系上的轴来指定同轴的，前提是螺旋体的轴线是与某条坐标轴重合的）。如果用螺旋拉伸来做这螺旋体的话就简单了。


大有茗堂 · 发表于 2013-3-24 19:53:01

上传视频附件1-2

大有茗堂 · 发表于 2013-3-24 19:53:39

上传视频附件3-4

大有茗堂 · 发表于 2013-3-24 19:54:46

上传视频附件5-6

大有茗堂 · 发表于 2013-3-24 19:55:00

上传视频附件7
