关于挠性弹簧的工程图问题

wfq161 · 发表于 2013-3-14 09:27:58

您需要登录才可以下载或查看，没有帐号？注册

x

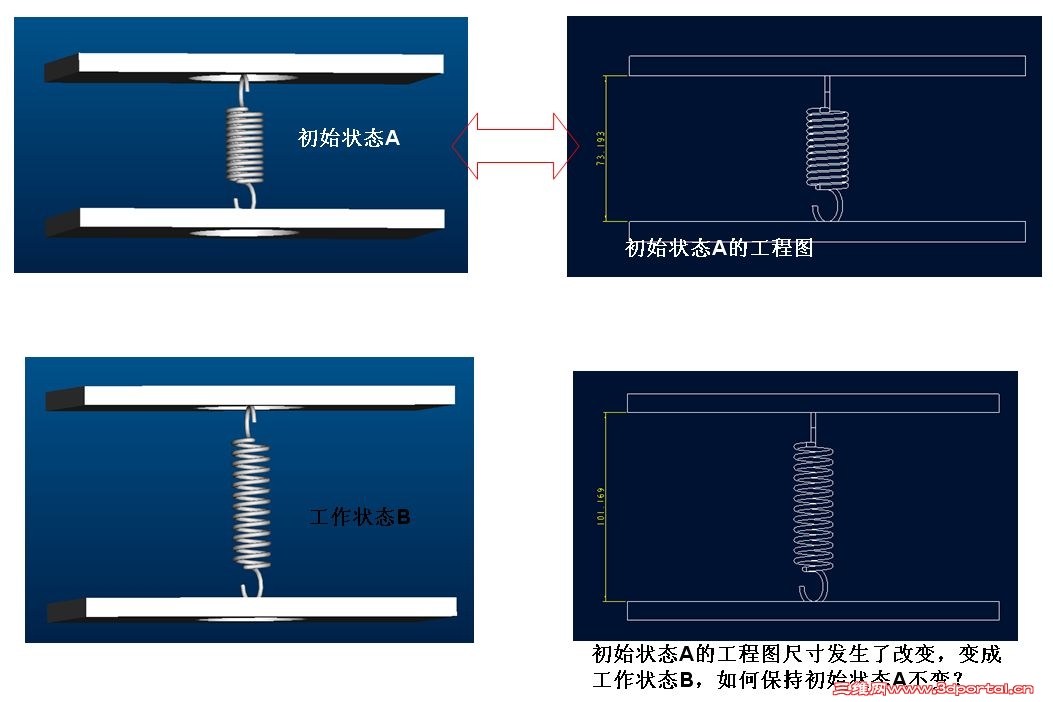

在总装中装配挠性弹簧，总装图的工程图会发生变动，如何让工程图不随挠性弹簧的变化而变动，始终保持一个状态，见附图解释。请高手指教？

补充内容 (2013-4-9 11:01):
发现只要装配运动的总装，工程图都会变动，这个问题谁能解决？

tangcarlos3d · 发表于 2013-3-14 10:17:24

把上下板之间的距离改回尺寸A即可。

wfq161 · 发表于 2013-3-14 12:27:07

tangcarlos3d 发表于 2013-3-14 10:17 static/image/common/back.gif
5 @# H0 i! \! i把上下板之间的距离改回尺寸A即可。

我要的是初始状态A不变

tangcarlos3d · 发表于 2013-3-14 12:36:18

wfq161 发表于 2013-3-14 12:27 static/image/common/back.gif
6 J4 P9 b/ o5 [我要的是初始状态A不变

不知你是怎么装配的？应该是先装上下板，再装弹簧并约束为挠性装配。这时更改上下板之间的距离弹簧就跟着变。所以只要改成A值即可。

wfq161 · 发表于 2013-3-14 12:42:33

tangcarlos3d 发表于 2013-3-14 12:36 static/image/common/back.gif
! m+ m* X+ b# x* ]不知你是怎么装配的？应该是先装上下板，再装弹簧并约束为挠性装配。这时更改上下板之间的距离弹簧就跟着 ...

对于装配我没有问题，我的问题是，这个装配体的工程图，会因为模型的挠性变动而发生变动。我要的是工程图的状态不变。

tangcarlos3d · 发表于 2013-3-14 13:57:10

wfq161 发表于 2013-3-14 12:42 static/image/common/back.gif
6 X3 o! K2 \' q3 L. Z. n6 e9 ?对于装配我没有问题，我的问题是，这个装配体的工程图，会因为模型的挠性变动而发生变动。我要的是工程图 ...

用一个没有拉长的状态做个简化表示，工程图中引用该简化表示，就不会随着模型的变化而变化。

wfq161 · 发表于 2013-3-14 14:50:22

tangcarlos3d 发表于 2013-3-14 13:57 static/image/common/back.gif
1 X/ i v* M- [7 X3 B: A用一个没有拉长的状态做个简化表示，工程图中引用该简化表示，就不会随着模型的变化而变化。

能否详谈简化表示

tangcarlos3d · 发表于 2013-3-14 15:49:16

wfq161 发表于 2013-3-14 14:50 static/image/common/back.gif8 t- a' g1 h1 A% P' D4 P* j& o
能否详谈简化表示

在菜单“视图、视图管理器”里面，将没有拉伸的视图存一个名字，确认。再在2D图中引用该视图就行了。

wfq161 · 发表于 2013-3-15 10:07:44

tangcarlos3d 发表于 2013-3-14 15:49 static/image/common/back.gif
* @1 c$ g& C j4 a/ Q- s" V在菜单“视图、视图管理器”里面，将没有拉伸的视图存一个名字，确认。再在2D图中引用该视图就行了。

无法实现操作

nanfeng36 · 发表于 2013-3-15 13:37:29

能不能上传下图档来看看。谢谢！

大叶子 · 发表于 2013-3-15 16:57:35

只有做族表吧。两种状态。工程图用初始状态

kevin0985 · 发表于 2013-3-16 13:39:09

哦，原来如此，周一俺也出这个图。

ganyiwei · 发表于 2013-3-16 21:49:28

转化为绘图视图即可！

wfq161 · 发表于 2013-3-19 08:33:09

ganyiwei 发表于 2013-3-16 21:49 static/image/common/back.gif
& @, F, D, f4 W2 w转化为绘图视图即可！

本人是初学者，能否一步一步地把步骤说明下

WMG6000 · 发表于 2013-3-19 09:28:38

另存为一个副本就可以了，要灵活运用。

wfq161 · 发表于 2013-3-22 10:01:44

tangcarlos3d 发表于 2013-3-14 15:49 static/image/common/back.gif9 k. q2 g; {/ b$ g. Z
在菜单“视图、视图管理器”里面，将没有拉伸的视图存一个名字，确认。再在2D图中引用该视图就行了。

我在简化视图管理创建了一个简化视图，在工程图中应用该简化视图还是会变动，望高手指教。简化表示只能隐藏某个零件，不能创建一个不变的视图

ganyiwei · 发表于 2013-3-22 20:24:41

wfq161 发表于 2013-3-19 08:33
+ b* |: Z, \$ p, Y/ `3 L% W本人是初学者，能否一步一步地把步骤说明下

就是把状态A的工程图和模型脱离联系，是独立的？

ganbu_2001 · 发表于 2013-3-22 21:41:20

回帖赚积分！

yanjun_807 · 发表于 2013-3-23 10:11:21

大叶子发表于 2013-3-15 16:57 static/image/common/back.gif
: Z% v; U& Z% p只有做族表吧。两种状态。工程图用初始状态

他是挠性装配的，族表里面不能分开吧

蓝色金属 · 发表于 2013-3-24 17:55:07

按钣金件的工程图中添加展开图的办法应该可行。。。

wfq161 · 发表于 2013-4-9 11:03:59

ganyiwei 发表于 2013-3-22 20:24 static/image/common/back.gif( ^2 {9 c0 E) y5 D" K1 Z
就是把状态A的工程图和模型脱离联系，是独立的？

是这个意思，不知如何实现？

three_zyh · 发表于 2013-4-18 21:46:38

不是很明白，似乎与挠性有关？
