[求助] 帮我做自定义图纸模板

[复制链接]
发表于 2013-2-25 23:26:06 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡
30三维币
谁能帮我做自定义工程图模板,我弄了半天实在做不来,要A4纸横向,竖向A3纸的,谢谢了,如果可以做,和我联系QQ654011729

发表于 2013-2-26 08:04:32 | 显示全部楼层 来自: 中国山东济南
我试试??
发表于 2013-2-26 09:15:15 | 显示全部楼层 来自: 中国河南郑州
这种可简单了,你没具体的要求呀
发表于 2013-2-26 13:19:03 | 显示全部楼层 来自: 中国浙江嘉兴
有cad模板的可以直接导入调整一下。h-ttp://fans.solidworks.com.cn/article-520-1.html" B( c8 y$ j1 Z2 q3 V) W
可以看一下这个文章。上面h后的-去除
2 W0 y% y4 k% l* x6 n0 w7 J( U
发表于 2013-2-26 13:35:55 | 显示全部楼层 来自: 中国江苏常州
什么要求都没有?全按GB?
发表于 2013-2-26 14:59:16 | 显示全部楼层 来自: 中国甘肃兰州

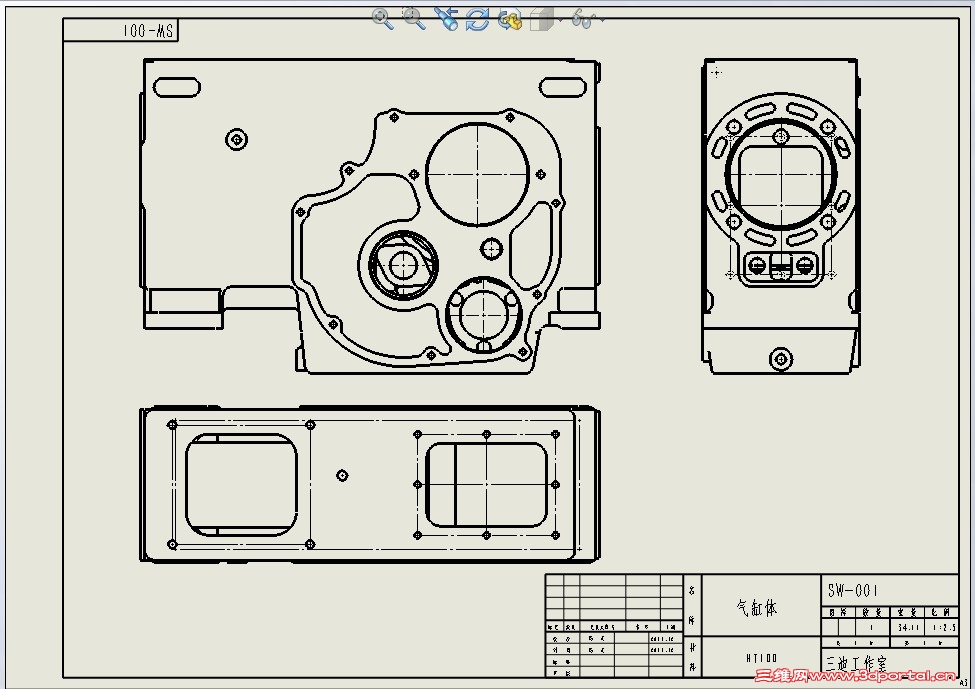

) Y0 e, Q5 w3 l4 S+ ^ 气缸体.PDF (76.58 KB, 下载次数: 7)
发表于 2013-2-26 15:07:23 | 显示全部楼层 来自: 中国陕西西安
呵呵,这个简单,不过懒得上传啊
发表于 2013-2-26 21:58:53 | 显示全部楼层 来自: 中国河南许昌
很简单的,稍微学习一下就会了
 楼主| 发表于 2013-2-26 22:45:38 | 显示全部楼层 来自: 中国江苏无锡
jixiezhe 发表于 2013-2-26 21:58 static/image/common/back.gif
8 C; h) D% _/ s: u& t5 r7 ?很简单的,稍微学习一下就会了

/ ~! V% I1 c% R; A9 A; k我对照书上的做了好几次就是做不出来,我每次做工程图的时候都要输入单位名称什么的,很麻烦。不像以前用caxa直接在对话框输入那样方便。
发表于 2013-2-27 08:45:19 | 显示全部楼层 来自: 中国甘肃兰州

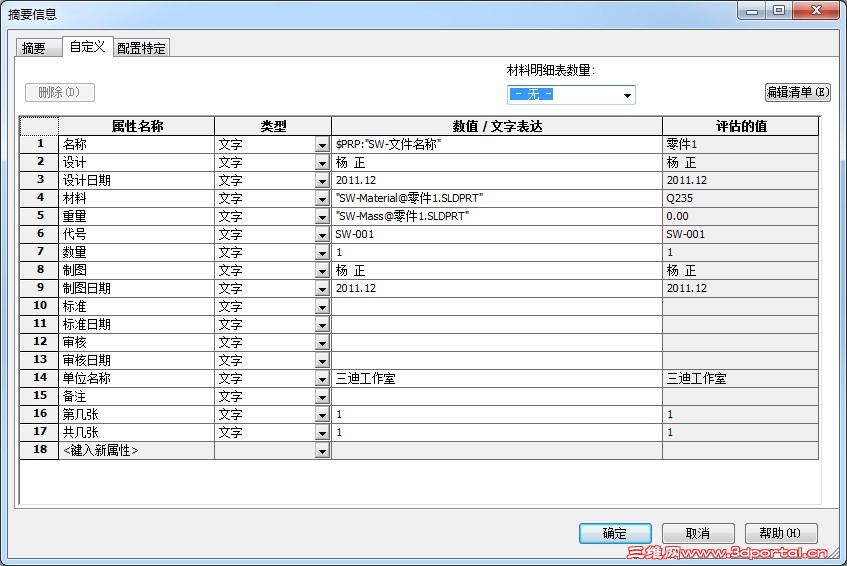

1.定义  N+ i6 I& V9 R

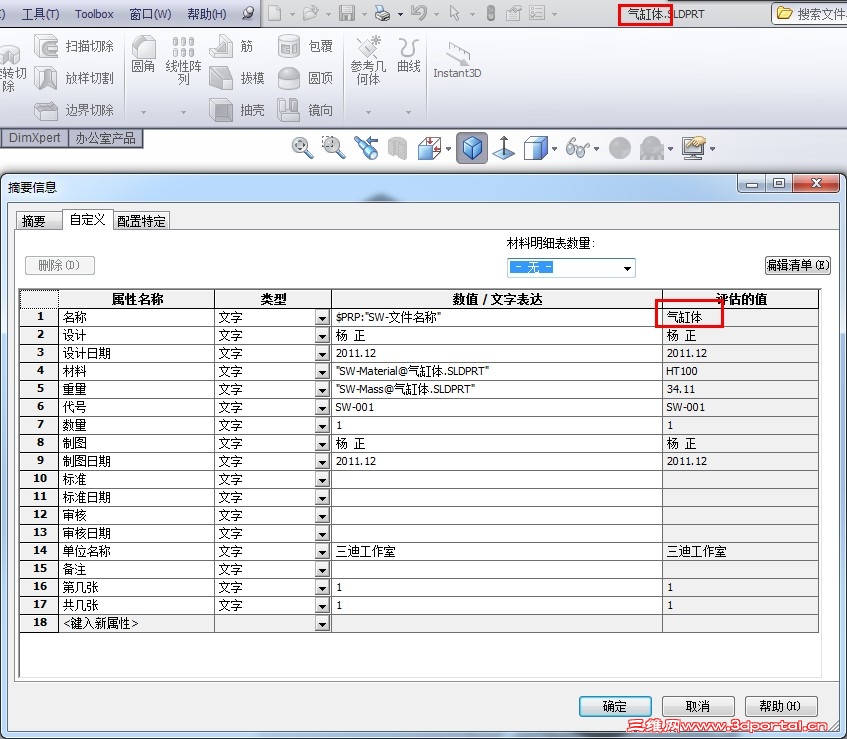

6 ^' p: M% N! F) f* a1 u2. QQ截图20130227083455.jpg $ h3 e# |* b2 m" P% A, Y9 i
3. QQ截图20130227083559.jpg

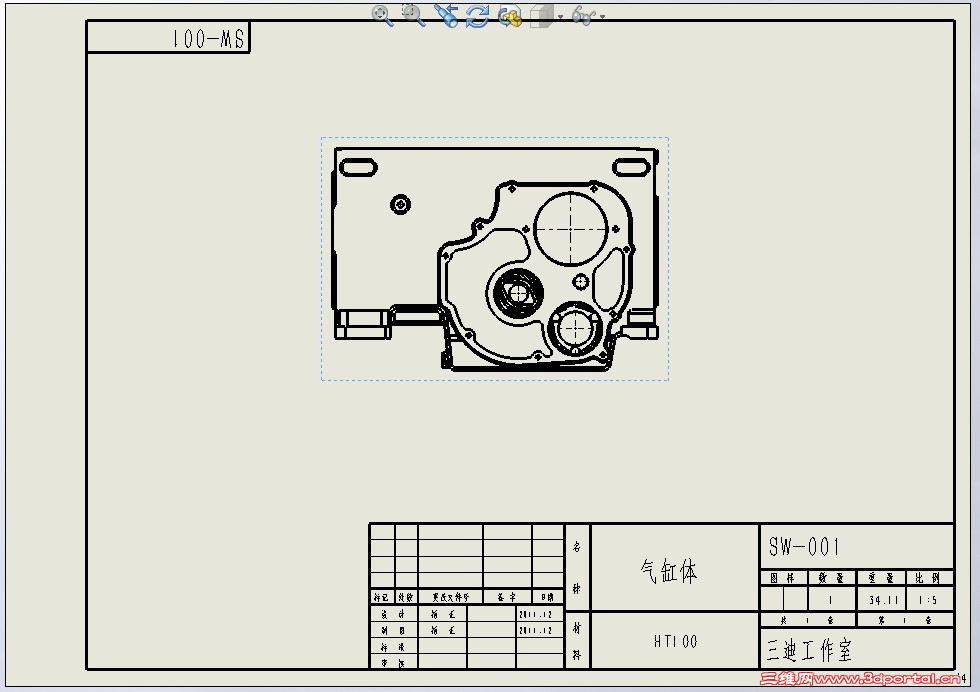

2 K# u0 b8 W+ x' R0 ^( R4.自动名字
1 }4 R  K0 {- _8 `" x8 f QQ截图20130227084348.jpg 5 y5 S# I( n6 J: @
5.SW技术交流QQ群:5829747 可以继续讨论
3 X, j1 ~6 U& h
发表于 2013-2-27 08:50:45 | 显示全部楼层 来自: 中国江苏苏州
yzh621 发表于 2013-2-26 14:59 static/image/common/back.gif

+ N( U3 j: F9 ]$ n" N像油压缸的缸体。。。。。
发表于 2013-2-27 12:01:36 | 显示全部楼层 来自: 中国山东烟台
我有
. K9 D7 p+ J3 R, V5 ~/ \' T: q- {
发表于 2013-2-27 19:36:49 | 显示全部楼层 来自: 中国河南许昌
飞将军123 发表于 2013-2-26 22:45 static/image/common/back.gif4 C8 R; D) z# [' H) B
我对照书上的做了好几次就是做不出来,我每次做工程图的时候都要输入单位名称什么的,很麻烦。不像以前用 ...

: W  [$ r% b% V0 h; s; a6 f不用的,直接在模板里输入公司名称等固定的字,每次出工程图都会有的。在工程图上点右键,编辑图纸格式,然后创建标题栏,把标题栏的固定名称,链接属性都填上。到时候零件名称自己就会加载上了
发表于 2013-3-4 08:02:14 | 显示全部楼层 来自: 中国河南新乡
像国产的二次开发CAD软件上都带有这种功能呀,像我在用的PCCAD就有,标题栏有自带的,也可以自已制作,功能上与CAXA是一样的呀!!
发表于 2013-3-4 10:03:44 | 显示全部楼层 来自: 中国甘肃兰州
你加群 5829747 共享里有教程《solidworks实用教程》书的原版内容
发表于 2013-3-4 14:23:00 | 显示全部楼层 来自: 中国辽宁盘锦
论坛上的模板可谓是铺天盖地了,稍改动就可以成为你的
