* P8 J8 s6 c5 o) J) A" F- V台历<图文教程> - {3 Q! i, y1 `# ]* x
长话短说，直接来步骤：

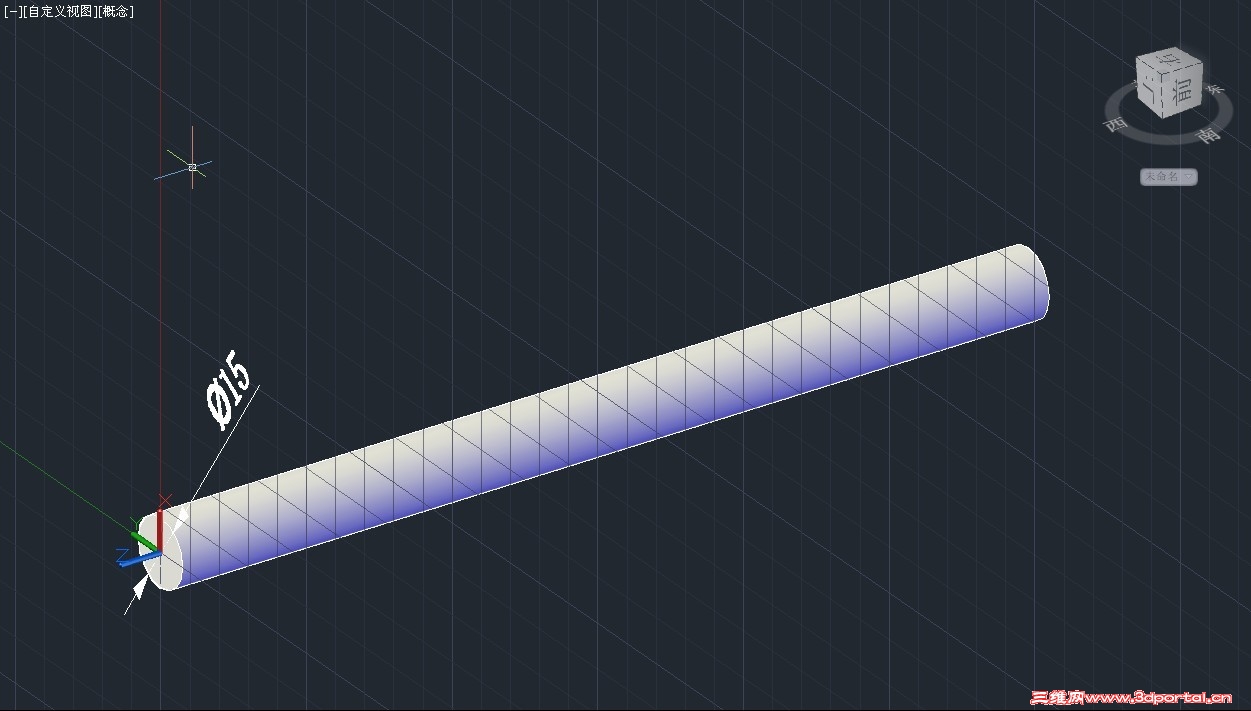

8 u' m2 R1 z' x U; R6 s第一步：绘制一直径为直径15的圆柱，长200。
1 [$ ^. a% ^' D
( @" T, C# e8 }% S; M

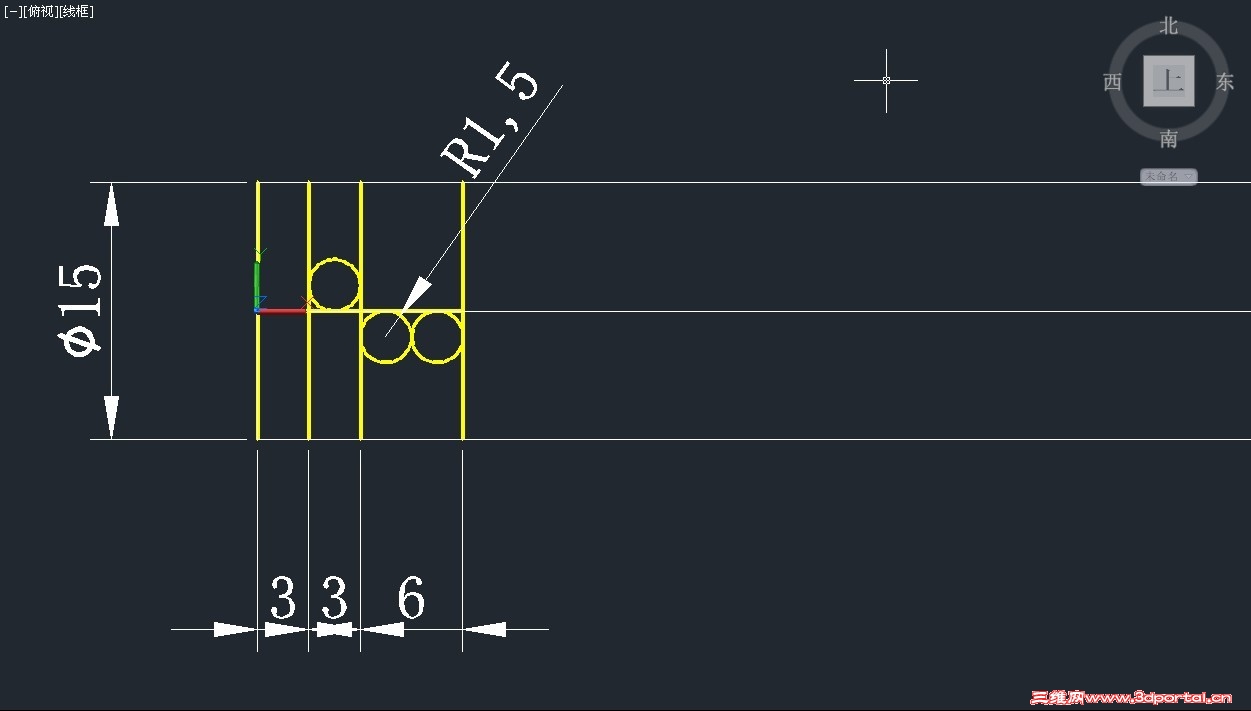

0 P) p+ G; A* C2 ?6 J2 L+ }第二步：转到俯视图，如图尺寸绘制对象。6 k6 R, A1 g8 d7 x' ], d6 O6 L
8 G# g. ]5 Z/ U" N8 ?$ s0 m! Y

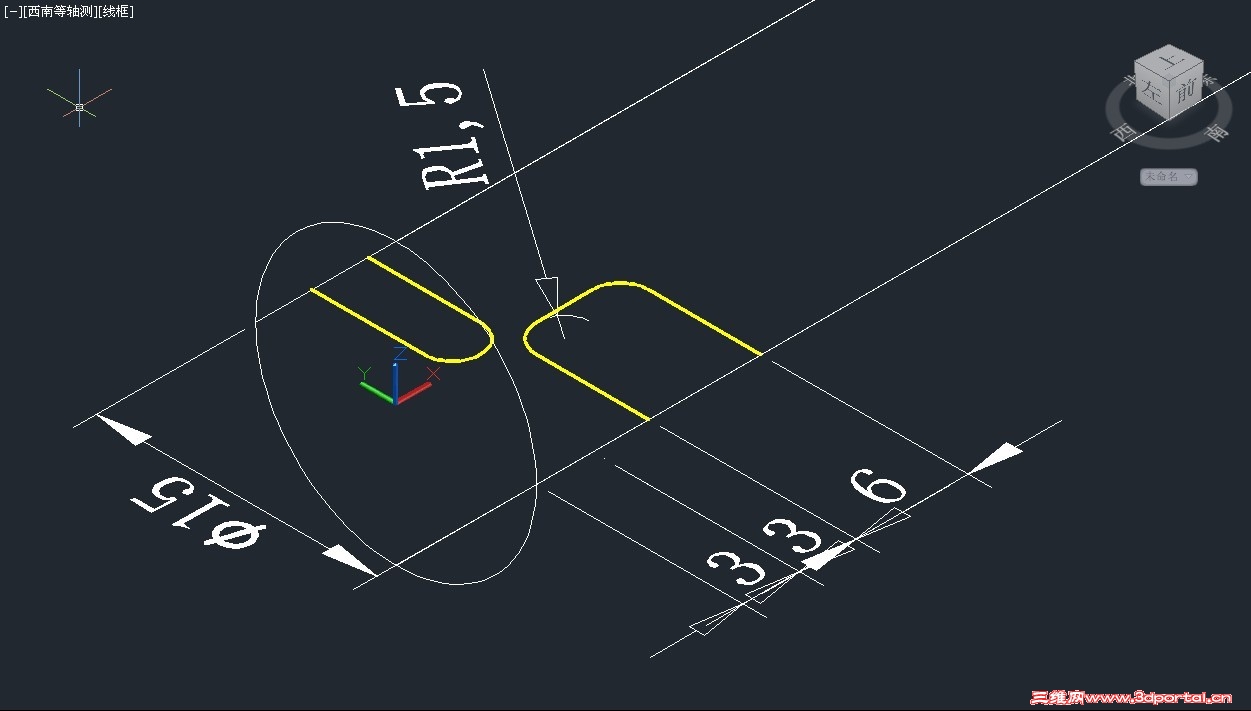

! c' N2 p) l# U! H第三步：如图对第二步步绘制的对象进行修剪。* m7 q* l0 ], V8 L& t! Y3 E8 d. ~* b
]" F$ N$ ~( |: f- @0 C

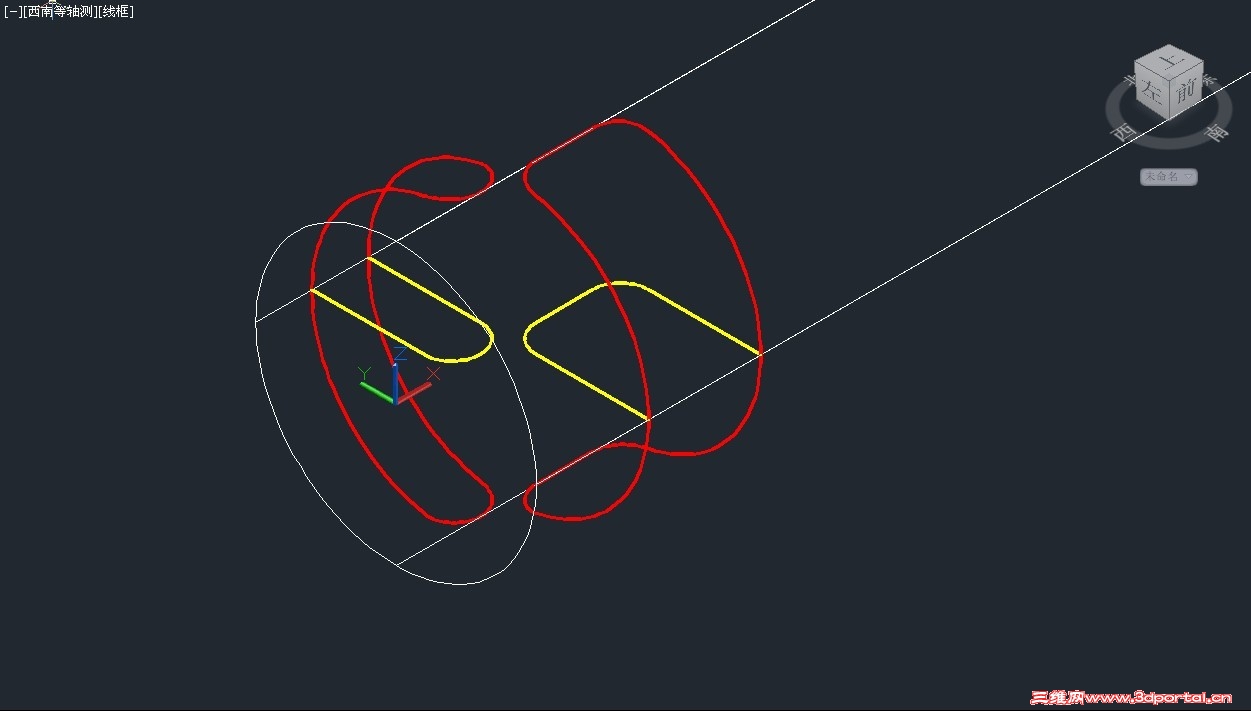

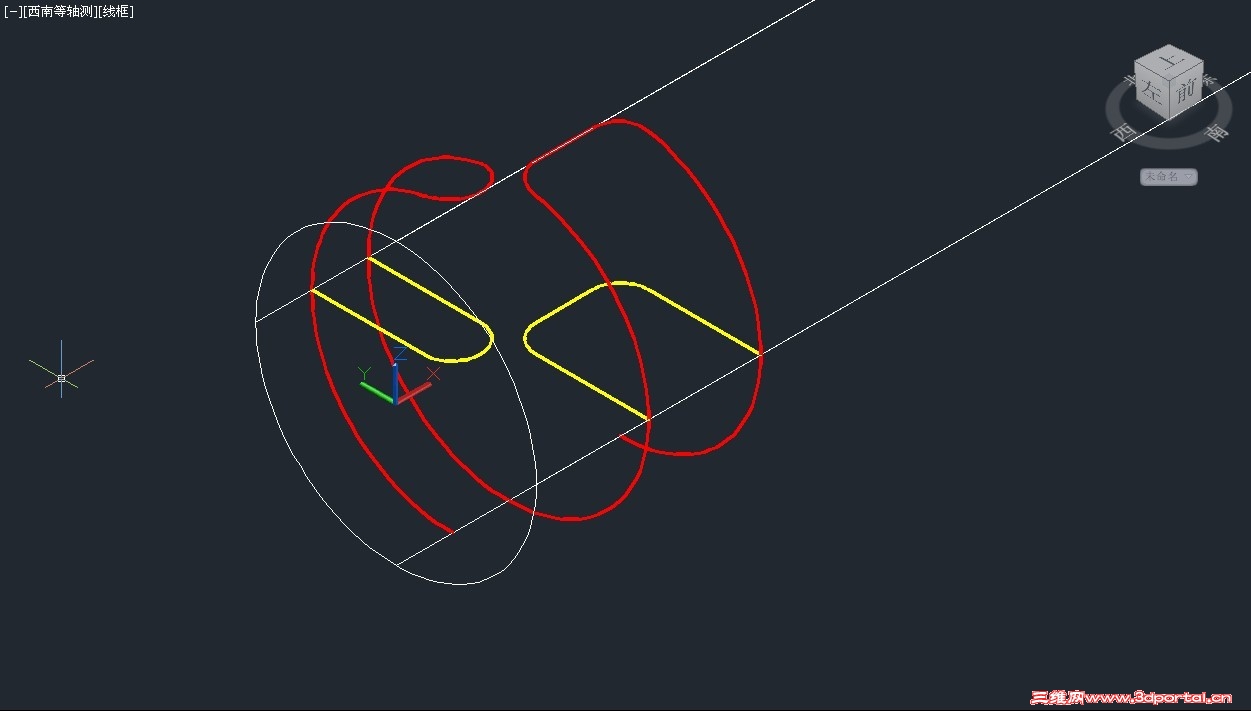

% @/ \$ _" @# N y4 Z6 ]/ ]第四步：用 “投影到UCS”<PROJECTGEOMETRY>命令，把二维对象投影到圆柱体上。# Y; J: X) D# i! ]3 J, R/ x2 k
/ t- p* @7 }* b) e9 J9 r# t# X+ _9 }) X* b6 m% \; e, H
并对投影曲线进行编辑，如图：+ c* i/ }8 B$ a h8 t+ g
( u5 s5 g( r& E0 g& ]* d

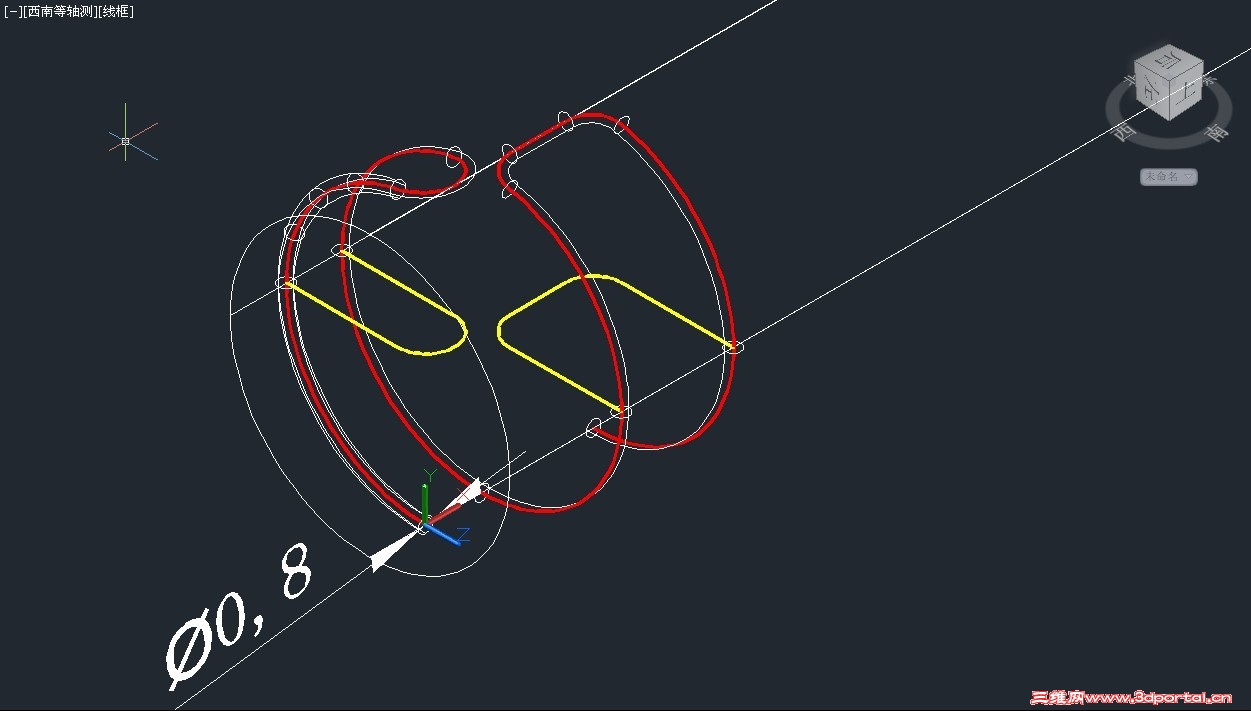

- z f% s8 e) D% G0 `第五步：绘制一直径0.8的截面，用扫掠命令对截面进行扫掠。
# C5 v1 x( {) R6 Q
/ @; F3 s0 z: m4 S& s- Z0 R
w# M/ r/ Z" O# w! I: }

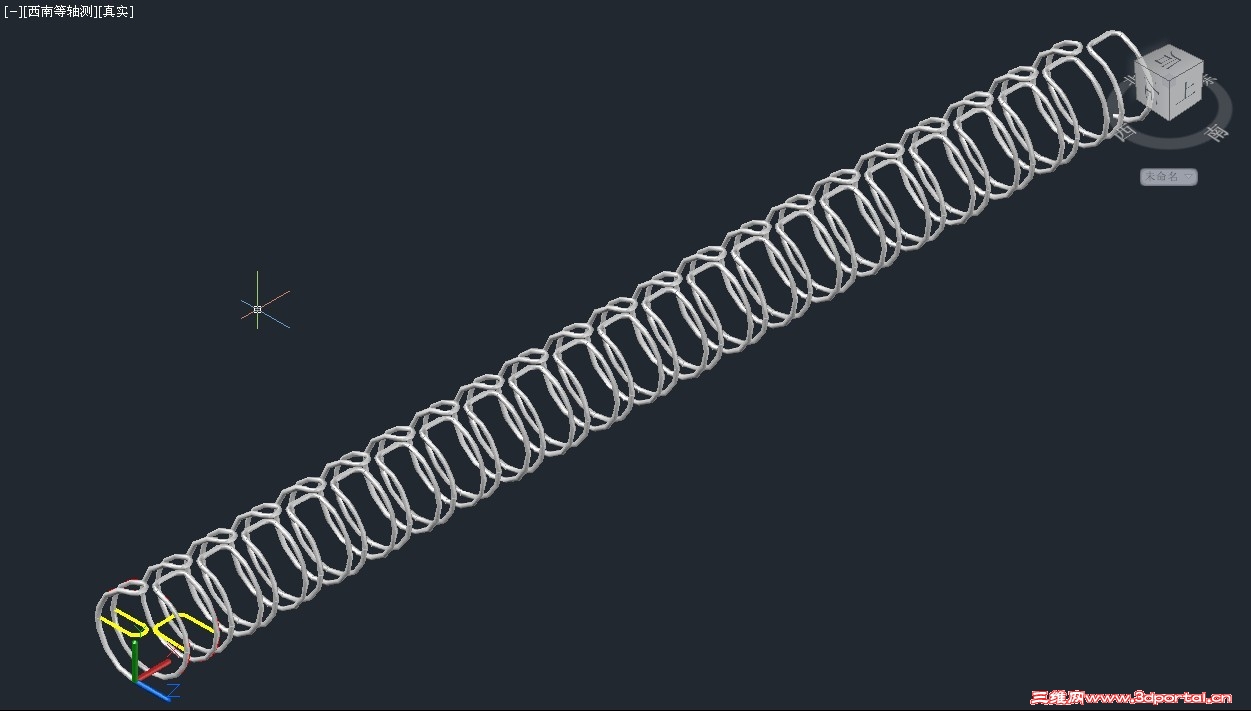

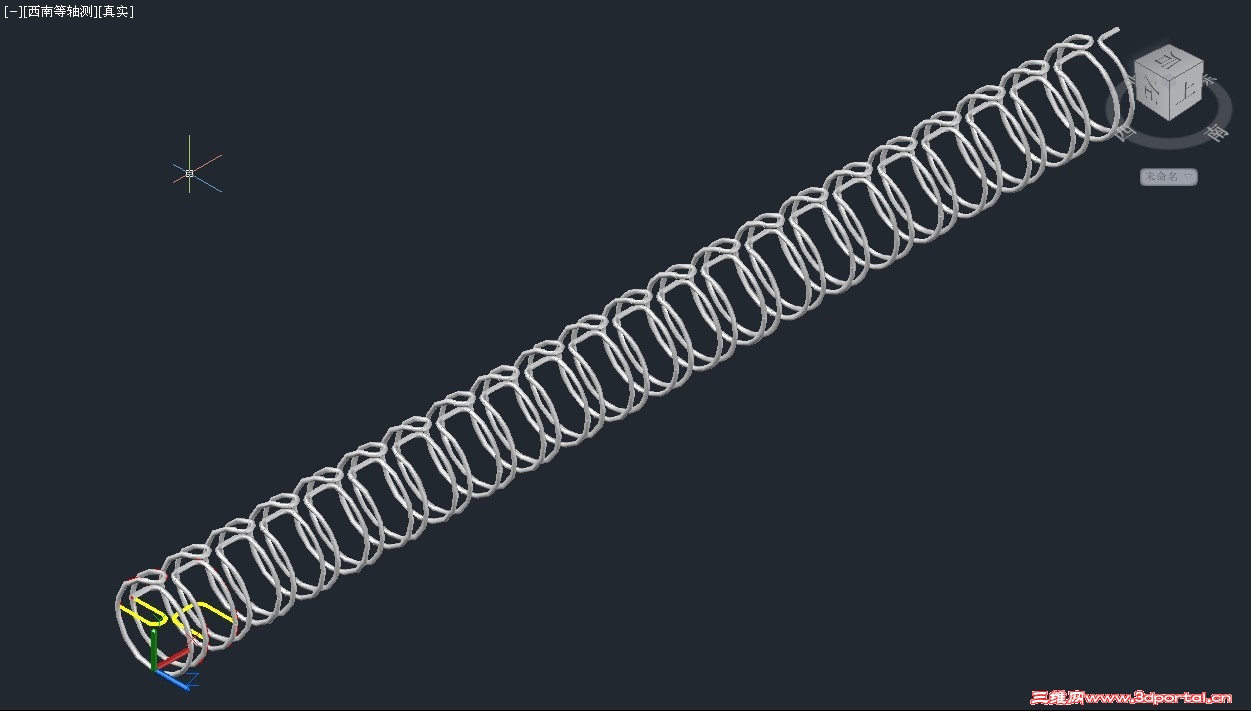

第六步：用“阵列”命令，对扫掠对象进行阵列，阵列个数为22，间距为9。
9 R) q# R. {: q- ~. G6 Z4 Q
7 h6 ?% Y. I: l. s9 W/ z1 W
0 E* Z" H8 @' z如图，对实体前后两端进行修整。
+ G) q' k+ c5 U% M! T$ A2 L/ K
# M+ W7 |8 P G% H. e1 G- {1 I9 B( Q1 t5 p2 Z* n" K N

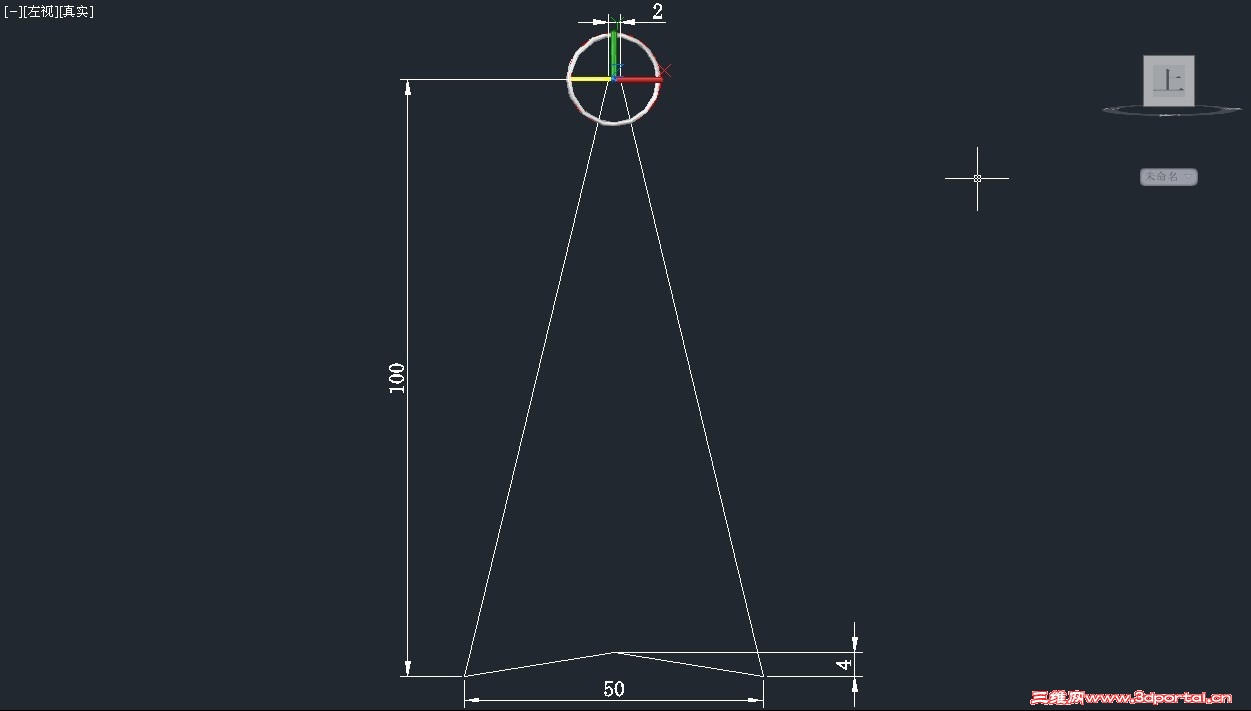

第七步：切换到左视图，根据尺寸绘制对象，如下图。, l0 ^( x+ o% K6 C
" g+ u' k( A7 f* Z' Q0 m; d8 Y! N8 F% K
第八步：拉伸第七步绘制的轮廓，拉伸距离为200，并用“偏移曲面”<SURFOFFSET>命令，对曲面进行曲面偏移（注意偏移形式为：两侧，实体），距离为1。9 i6 l Y- O. k) ~- x6 I
/ Y! \+ C5 ]& O* e3 N2 l o" p. L5 W; _. |3 Z

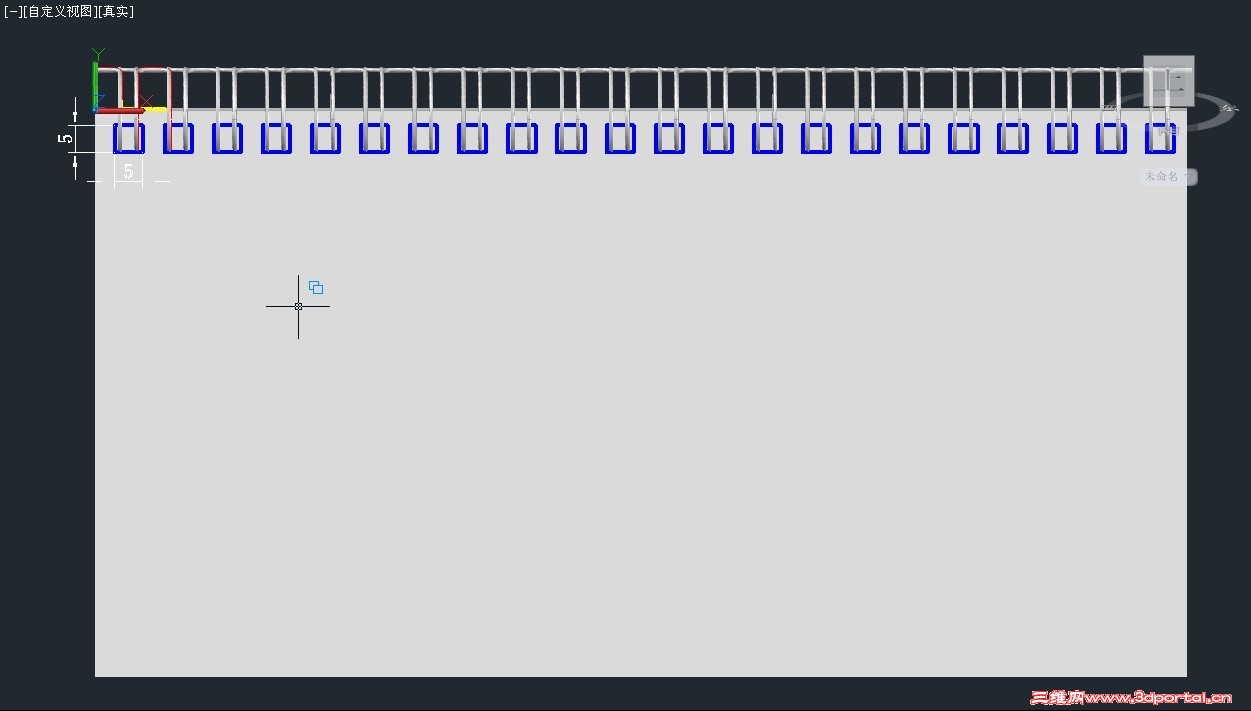

第九步：移动坐标到正面的平面，如图，并绘制待拉伸的矩形（5*5）并阵列。. d: G, R2 u, d7 H U7 W- a) D
$ X4 L1 M2 X5 d! X* u. E+ F

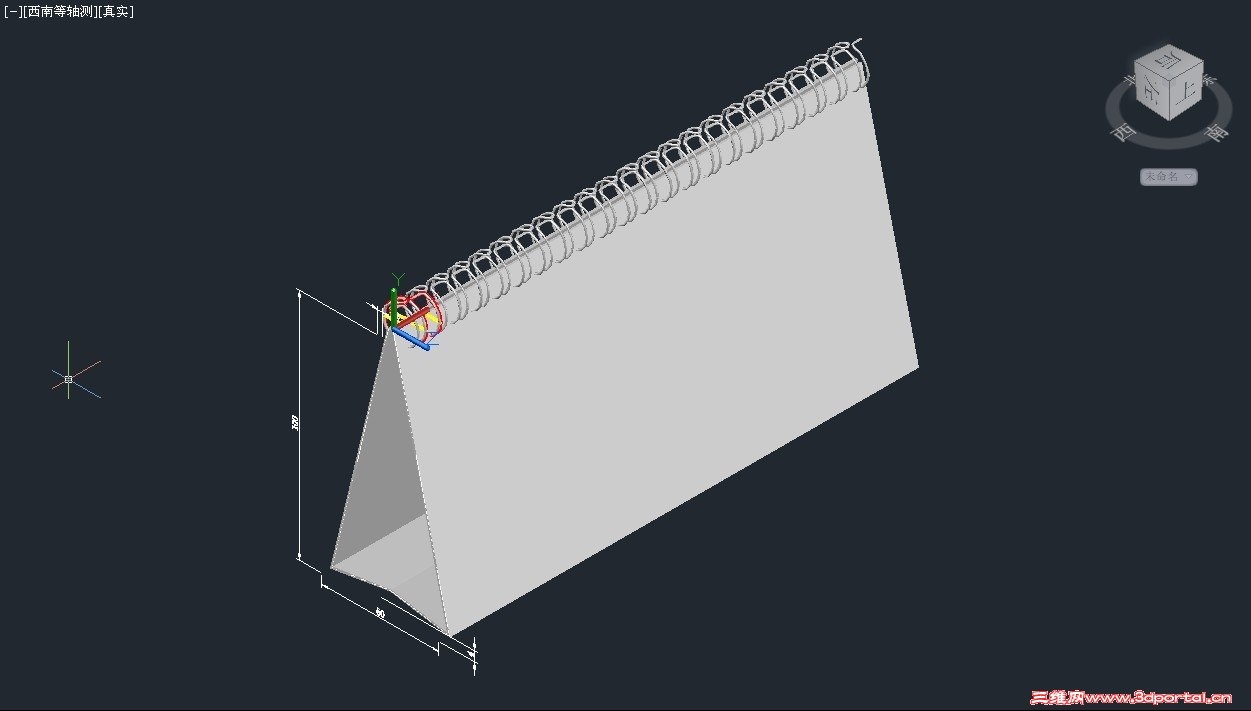

( w/ A, z$ k# K- W& U% j( w第十步：镜像第九步的阵列矩形，最后拉伸并差集。1 {& C9 R0 Z. @& \
) M! U: p9 y. [; U& ], T) f y4 }' b5 O* M2 Z' l

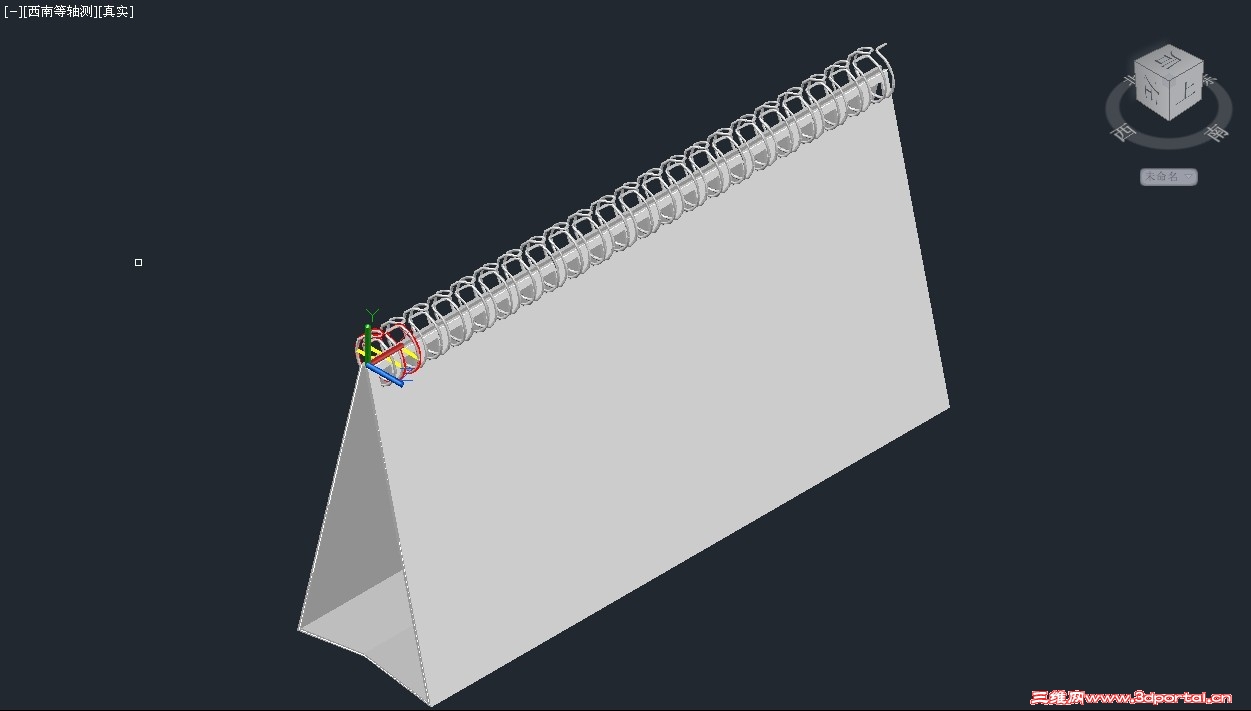

效果图
