放样折弯与边线法兰的配合应用

sbp2005 · 发表于 2012-12-30 14:00:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

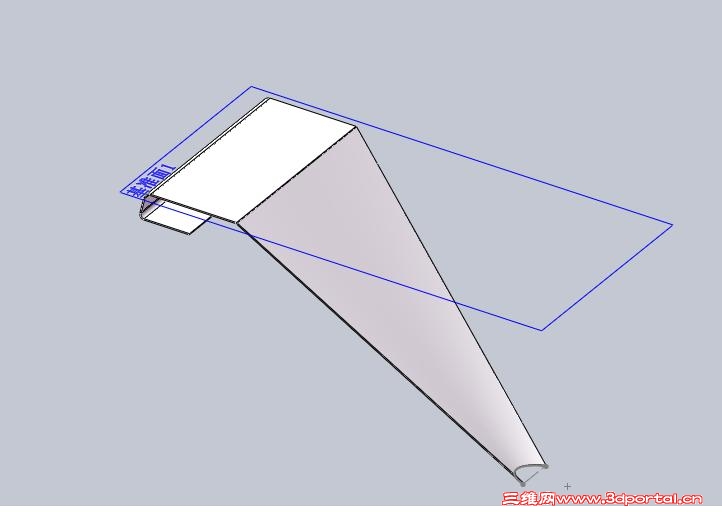

上图与基准面成夹角的钣金我是用放样折弯做的（上面为直线、下面为圆弧），但是我想在上面用边线法兰生成U形部分时不能生成，请教上图中的钣金如何画。工厂里的师傅是用一块板做成的。

zyf269 · 发表于 2012-12-30 17:22:50

本帖最后由 zyf269 于 2012-12-30 22:35 编辑

& A8 b: w8 e/ o0 Z6 ~$ R1 A" q. j- I( S# f9 Q" G' Y8 P

1 x3 K+ F4 z y( B6 v# L% |
- l6 w( b6 [# t4 n0 [8 c+ A寂静天花板发表于 2012-12-30 15:59 http://www.3dportal.cn/discuz/static/image/common/back.gif
8 K4 K2 X3 Y- ~' y在上面，哪个上面？


chenjiefang · 发表于 2012-12-30 20:44:03

边线法兰所指的边线一定要是线性曲线，通过板金放样生成的钣金件的边线是非线性曲线，所以不能用边线法兰命令。swl里的钣金严格的说有两种含义，即线性和非线性钣金，线性钣金可以用边线法兰、绘制折弯等命令。非线性钣金（冲压工艺里的拉深、翻边等）就要借助于SW里的成型工具命令，你的这个工件就可以使用成型工具命令来完成

zyf269 · 发表于 2012-12-30 21:44:05

本帖最后由 zyf269 于 2012-12-31 22:05 编辑

chenjiefang 发表于 2012-12-30 20:44 http://www.3dportal.cn/discuz/static/image/common/back.gif( V2 j0 I' d2 Z) J! Q7 N( e0 i
边线法兰所指的边线一定要是线性曲线，通过板金放样生成的钣金件的边线是非线性曲线，所以不能用边线法兰命 ...

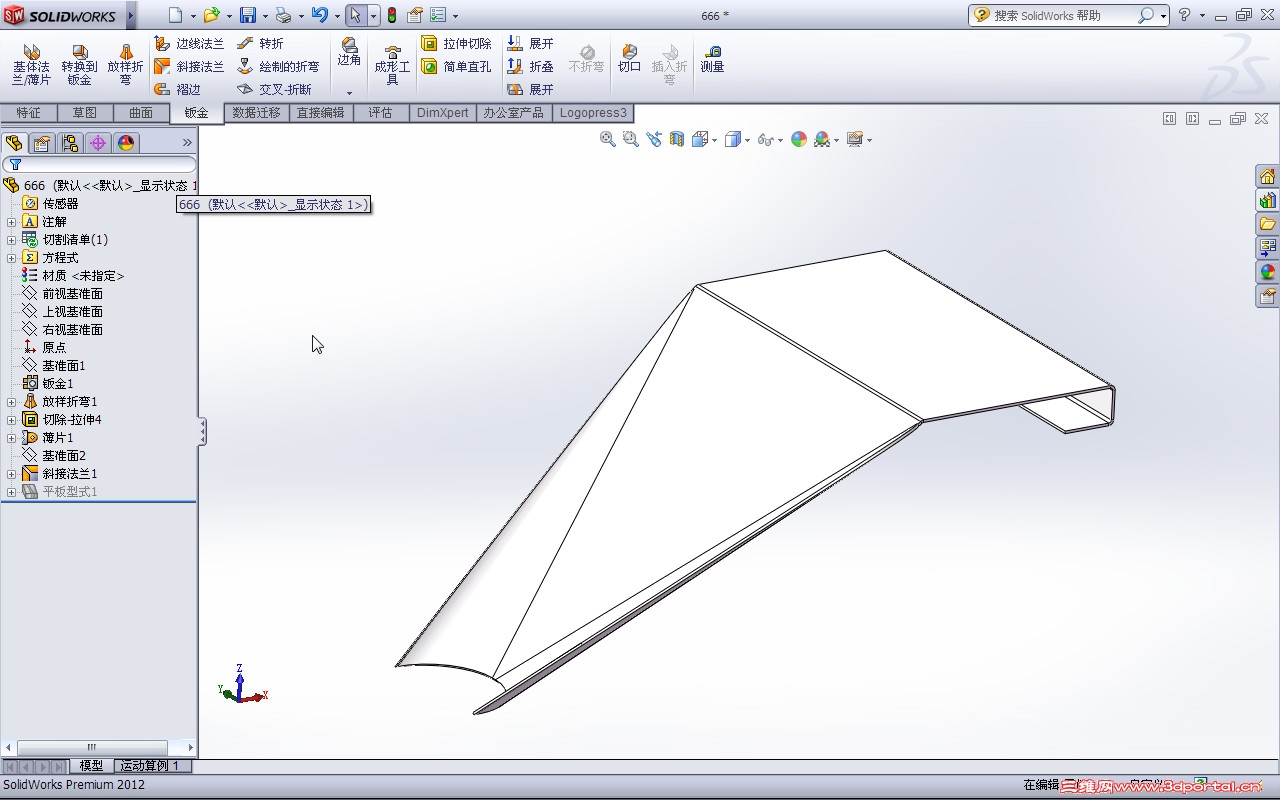

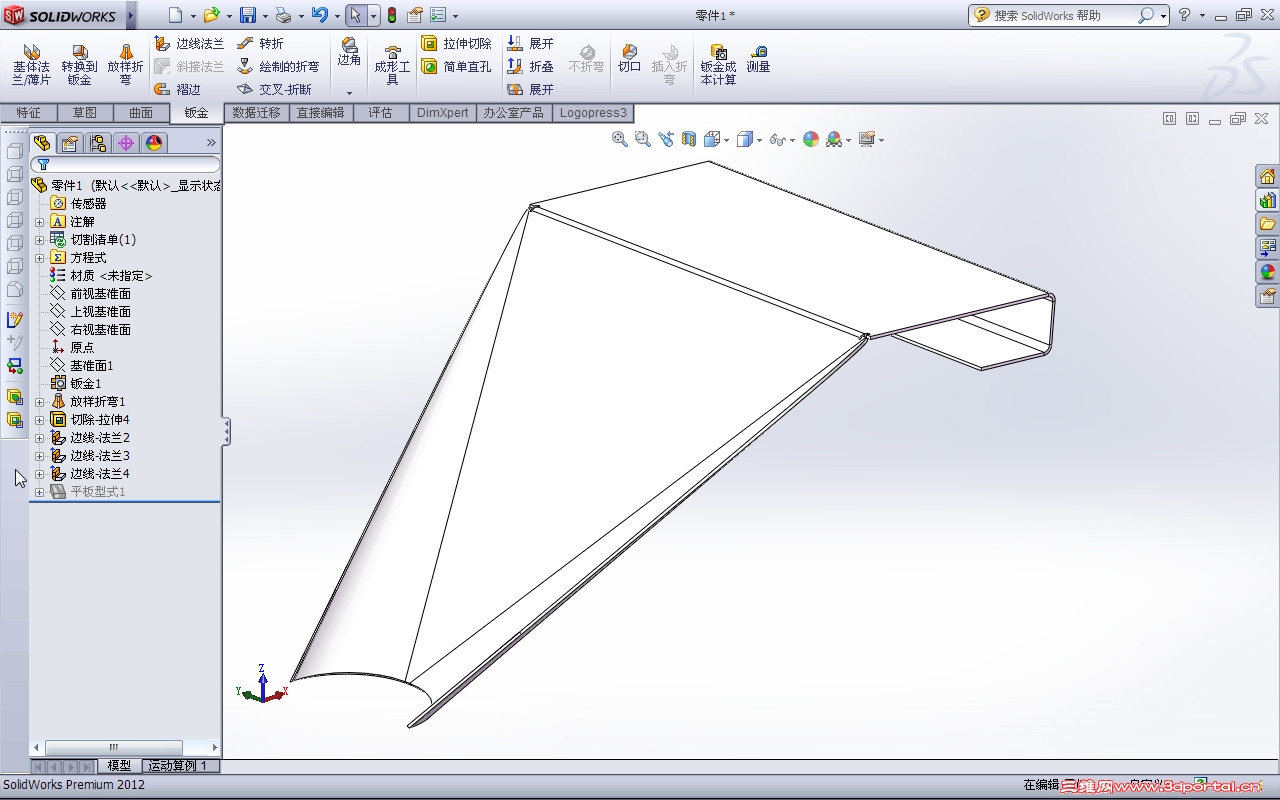

楼主所说的是画一条直线再画一节圆弧后用放样工具就产生楼主所说的结果。但是我上面图片上用的方法不一样的，是可以用来实际制作用图，我是搞钣金工作的对这方面了解一点。我给个建模方案给网友们参考。

供参考.zip (244.25 KB, 下载次数: 34)

zyf269 · 发表于 2012-12-30 22:03:23

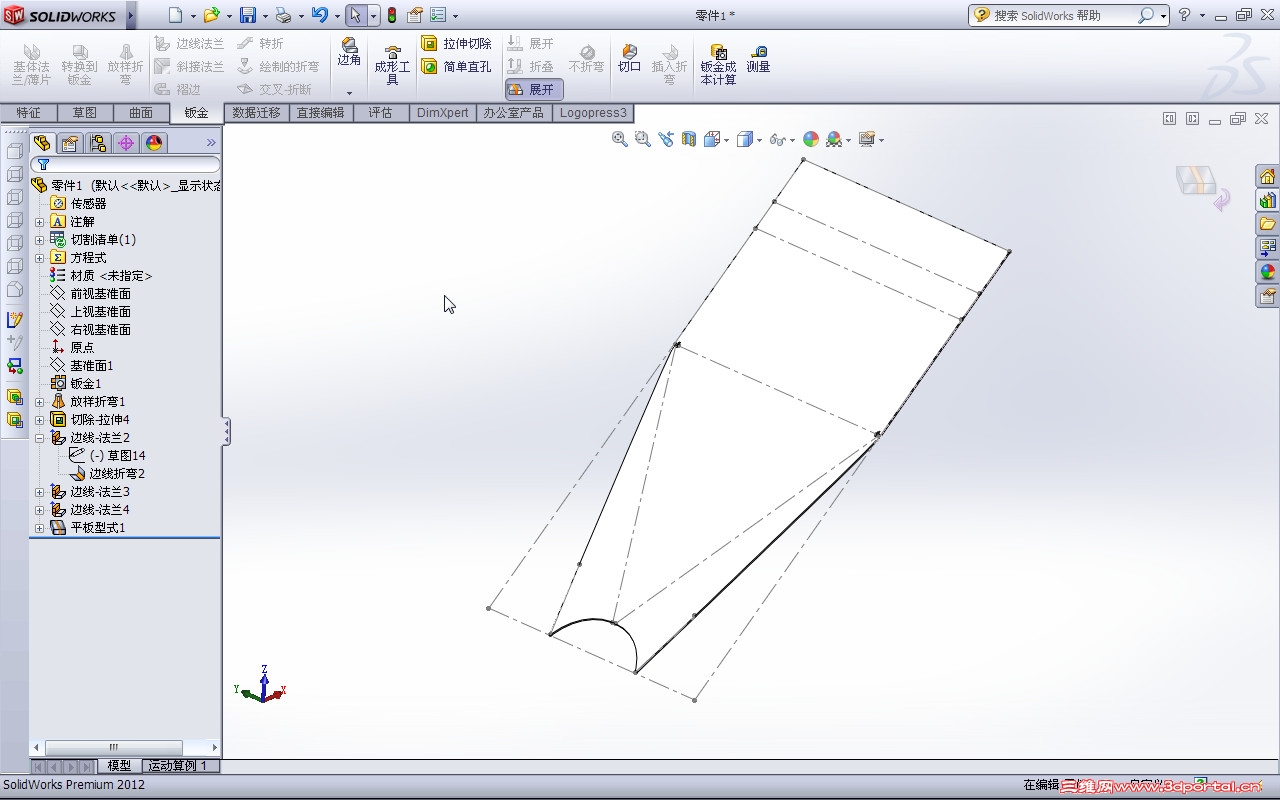

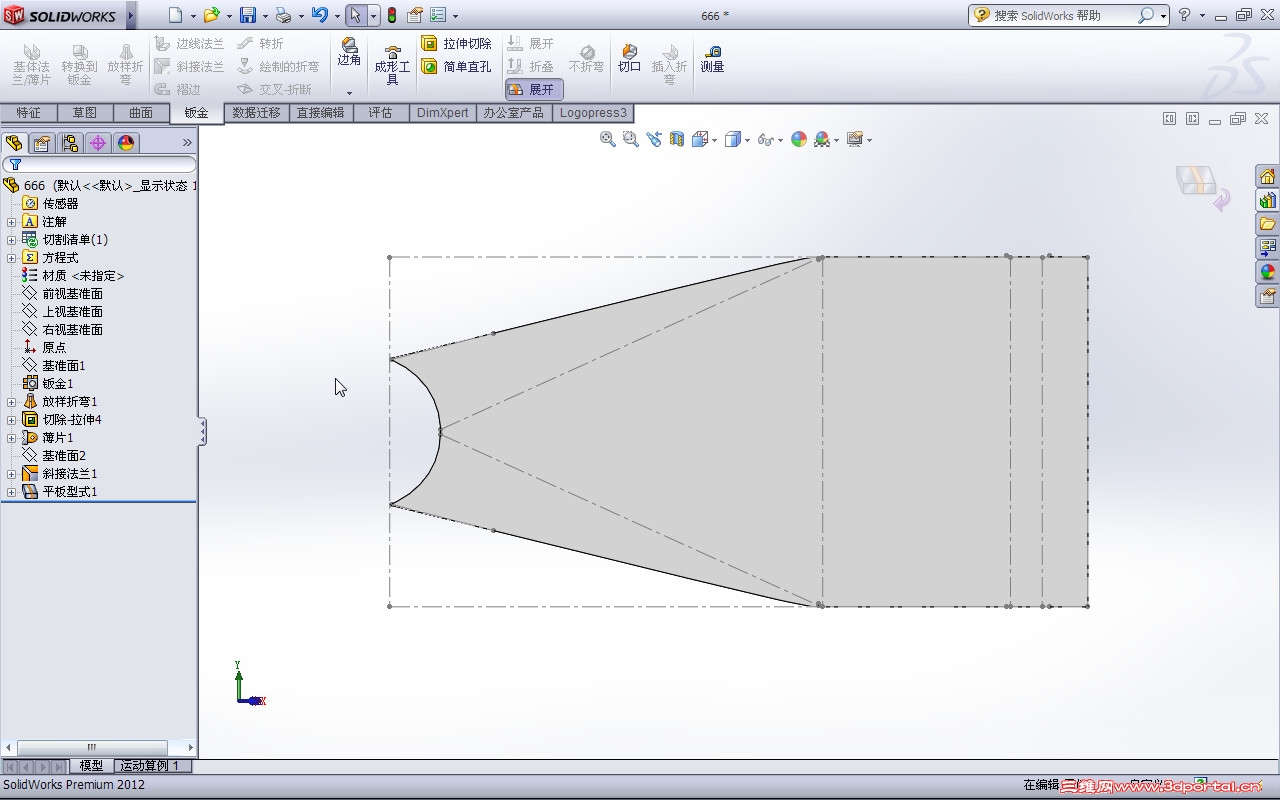

我再给个建模方案给大家参考
