各位帮忙，我实在弄不明白了！

wangxw2010 · 发表于 2012-12-24 22:45:30

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

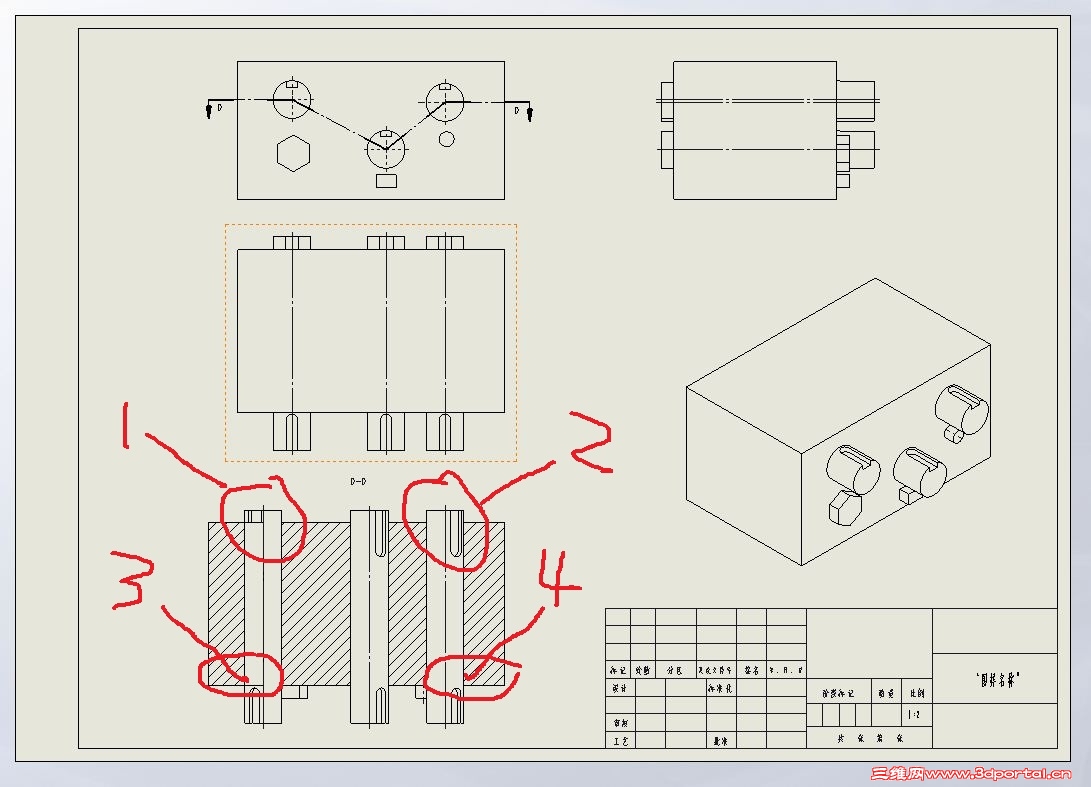

如图所示：参见主视图D--D剖面，我采用的是旋转剖视图，可在剖面图上我不明白，为什么1和2处不一样呢（三个轴和键槽是完全一样的）？还有，1、3处轴中心线的左边为什么有线而2、4处没有？从主视图来看应该是一致的。再次说明：三根轴是完全一样的，包括键槽的安装位置。我认为，2、4处是对的，1、3处不应有那半条线，特别是1处的键槽居然还少了一些，就更不明白了。希望能得到大家的帮助，谢谢！

wangxw2010 · 发表于 2012-12-24 22:52:25

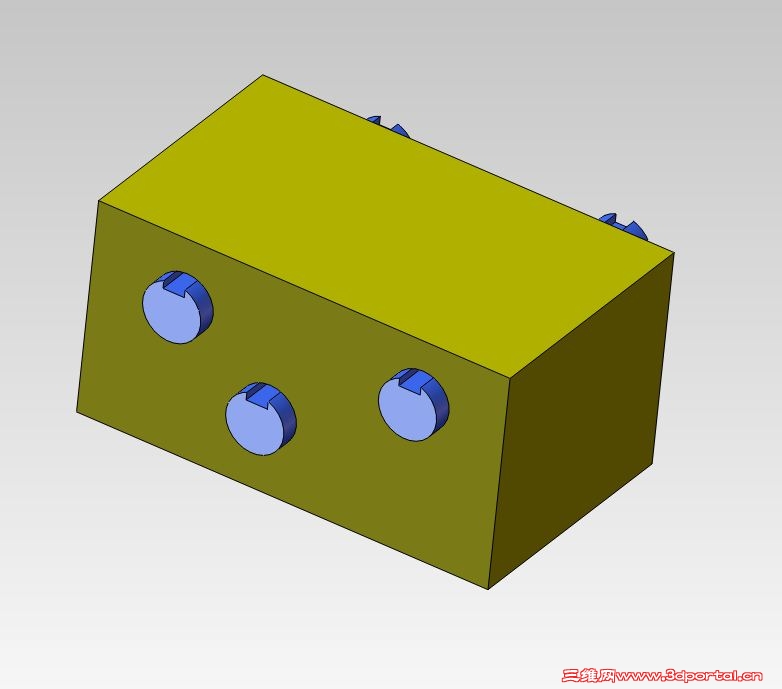

再发一个零件后面的视图。

wangxw2010 · 发表于 2012-12-24 23:00:20

这是源文件。

ZHYJ96 · 发表于 2012-12-25 08:21:20

这些人不知怎么搞的，别人想帮你也帮不成，自己去看看你发的是什么，浪费别人时间。

qiminger · 发表于 2012-12-25 09:15:41

你的源文件是空的，没零件。

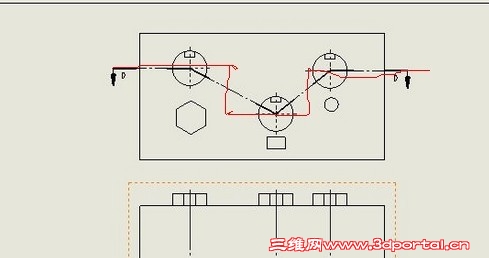

按下面图示，用阶梯线剖。

wangxw2010 · 发表于 2012-12-25 11:28:27

qiminger 发表于 2012-12-25 09:15 static/image/common/back.gif+ W {; ?1 W) {7 x
你的源文件是空的，没零件。4 v5 B; ?2 {4 x1 Y9 i3 k. F
按下面图示，用阶梯线剖。

不好意思，晚上着急发图，没有把零件图打包发出。我晚上再发一次吧！谢谢了！

wangxw2010 · 发表于 2012-12-25 11:30:06

阶梯剖即使是没有问题，我的意思是旋转剖面为什么会出现如截图001所示的问题？

瓜子壳 · 发表于 2012-12-25 11:31:14

多看看机械制图方面的书。你这太不规范了，所以会这样。

营口制造 · 发表于 2012-12-25 12:52:41

提示: 作者被禁止或删除内容自动屏蔽

南山G大余 · 发表于 2012-12-25 13:00:03

旋转剖是这样的。你从斜的剖面线正视过去，不就是那样吗？

wangxw2010 · 发表于 2012-12-25 17:23:33

南山G大余发表于 2012-12-25 13:00 static/image/common/back.gif. o3 H1 u7 m- t4 e
旋转剖是这样的。你从斜的剖面线正视过去，不就是那样吗？

可是，为什么1、2处斜着看过到不一样呢？1中好像有遮挡，但实际上应与2相同才对呀。

wangxw2010 · 发表于 2012-12-25 17:24:54

对不住了，前面发的源文件少零件的。

wangxw2010 · 发表于 2012-12-25 17:27:35

营口制造发表于 2012-12-25 12:52 static/image/common/back.gif
% k" J( i7 i& Q( n& y$ C; e8 e4 P- j好好看旋转剖的定义

你示意的旋转剖面由两个剖面构成，我的图由四个剖面构成，是可以的。机床中有时要将六七个剖面通过旋转展成一个平面，这种情况常见的。

wangxw2010 · 发表于 2012-12-25 17:29:28

瓜子壳发表于 2012-12-25 11:31 static/image/common/back.gif' v( q* l- e& c7 i; k
多看看机械制图方面的书。你这太不规范了，所以会这样。

请问不规范在什么地方呢？使用旋转剖面而不是阶梯剖面的原因是要将相邻两轴之间的中心距进行标注。

wangxw2010 · 发表于 2012-12-25 17:30:36

qiminger 发表于 2012-12-25 09:15 static/image/common/back.gif5 u# S2 F2 j7 g/ m* T# r/ c- o
你的源文件是空的，没零件。
( f+ n# S, C3 z2 A% w9 }8 n按下面图示，用阶梯线剖。

谢谢！我用旋转剖面的目的是标注相邻两轴之间的中心距，所以，用阶梯剖面不行的。

wangxw2010 · 发表于 2012-12-25 17:43:59

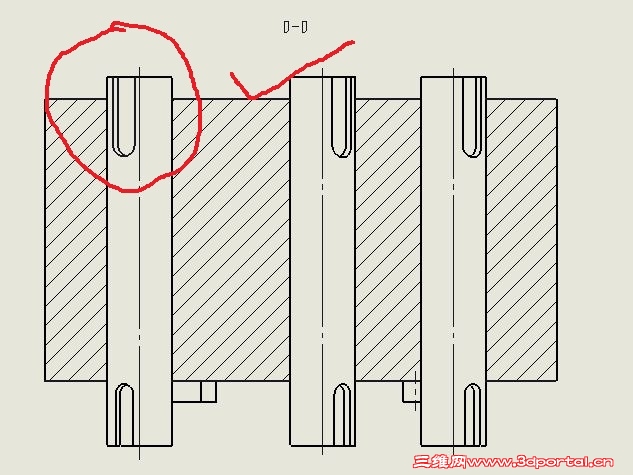

我认为应该是这样的才对，如图中红圈内所示。

wangxw2010 · 发表于 2012-12-25 17:45:19

上面图中红圈内的图形是我用草图手工绘制的，不是自动生成的。

qiminger · 发表于 2012-12-26 08:26:52

wangxw2010 发表于 2012-12-25 17:45 static/image/common/back.gif
, i3 f/ c9 ^3 @& ]* t上面图中红圈内的图形是我用草图手工绘制的，不是自动生成的。

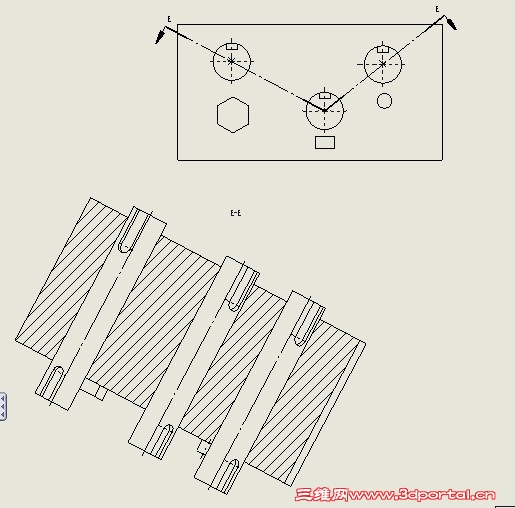

这个旋转剖可以满足吗？

wangxw2010 · 发表于 2012-12-26 09:02:14

qiminger 发表于 2012-12-26 08:26 static/image/common/back.gif
$ p/ L: o/ `6 P; e" D* Y- U+ ]+ ~+ p这个旋转剖可以满足吗？

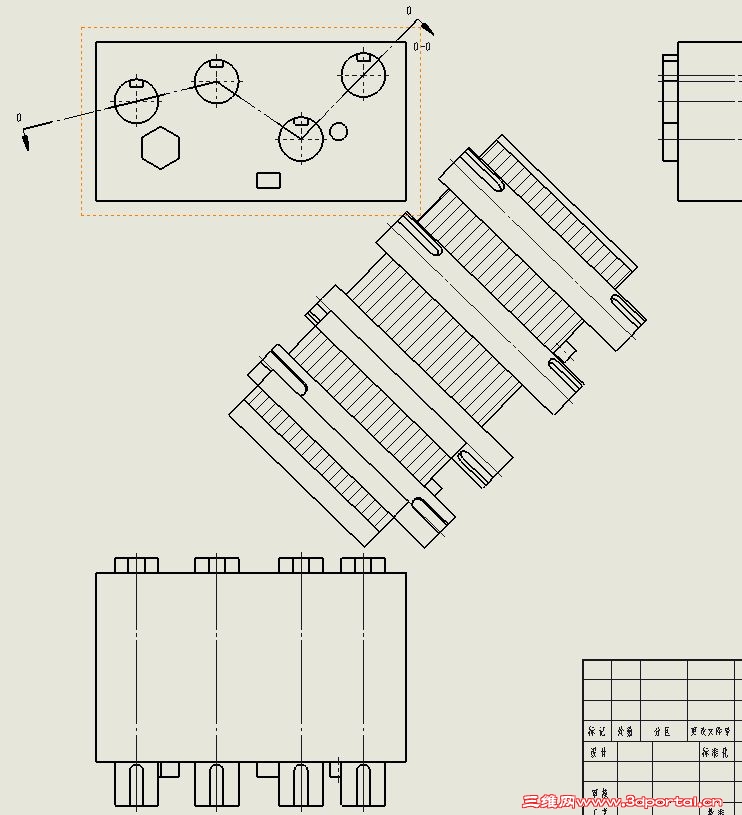

谢谢！可以满足的。只是剖面倾斜方向放置，看着不太舒服~~我想弄清楚，剖视图两面结果不一样，是软件原因还是我操作的原因？

qiminger · 发表于 2012-12-26 09:12:32

将剖面视图旋转27.92° ，再解除对齐关系放正。
我想软件问题不大，其实能表达意思就可以，只是你力求完美。

wangxw2010 · 发表于 2012-12-26 11:22:07

qiminger 发表于 2012-12-26 09:12 static/image/common/back.gif9 r) R( }' u. O; G- Z  T
将剖面视图旋转27.92°  ，再解除对齐关系放正。
# l3 h- L! ]- E. \9 d! O  s% _' ^我想软件问题不大，其实能表达意思就可以，只是你力求完美 ...

呵呵，你说的对，我有时总想将一个问题解决掉，不然总觉得事情没做完，谢谢了！

wangxw2010 · 发表于 2012-12-26 17:33:12

qiminger 发表于 2012-12-26 09:12 static/image/common/back.gif
+ N; W1 S+ Y" g) m# m将剖面视图旋转27.92° ，再解除对齐关系放正。
+ G( n( ?. L" G& ]) @ O' B/ W! B我想软件问题不大，其实能表达意思就可以，只是你力求完美 ...

另外，按你的办法剖切，依然还存在问题，你看看是不？

wangxw2010 · 发表于 2012-12-27 23:31:43

上面的图我用的是2011版本，刚才没办法，我装了2013版本，结果，问题一下就解决了！！因此，看来是软件自身有问题，2013也确实就此进行了改进，显然，剖面比原来做得好多了！这也说明，sw是在更快的进步的！谢谢诸位！问题已解决。
