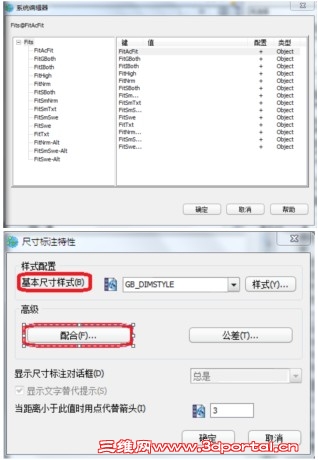

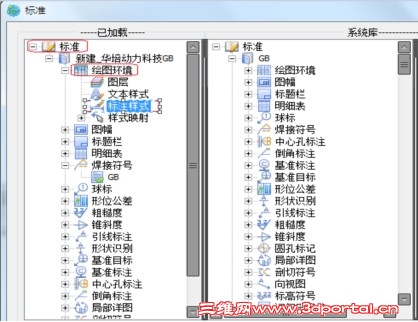

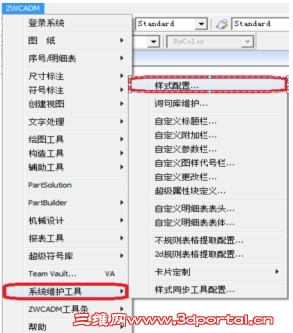

中望CAD机械版是基于中望CAD+平台基础上开发的一款面向于机械设计领域的全新专业绘图软件，它在集成了中望CAD+平台功能的基础上，延伸出众多专业性、实用性功能；其中基于以GB、ISO、ANSI、DIN、JIS等标准为设计依据，便于客户定制企业标准的用户自定义就是其中一项，接下来我们就来了解一下在中望CAD机械版软件中公差及公差代号特性是如何进行配置的。 首先，用户可根据企业自身标准定制好标注样式后，在中望CAD机械版菜单中找到“系统维护工具”-“样式配置”。 进入“样式配置”界面，在左侧的“标准”配置中找到“绘图环境”-“标注样式”： 单击右键，选择“特性”，进入“尺寸标注特性”对话框，选择好“基本尺寸样式”后，点击“配合”，进入“系统编辑器”。 ! s; o* B9 l( U# _8 ?7 Y) S9 E
8 C0 p% k9 ]7 ]$ ^# k2 r; U0 B

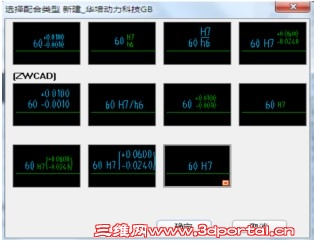

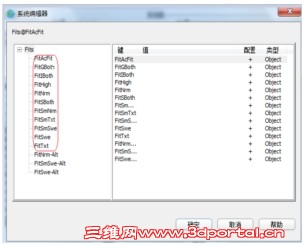

在“Fits”项中从上至下（FitAcFit至FitSwe）11种样式，分别代表11种公差和公差代号的特性信息（顺序从左至右）。 5 R/ h" m. ]3 h+ a9 `# ]" R
以“FitHigh”为例，右击“TolStr”对该键值进行编辑，“{$6 $T {\H2x;}{\A2;$6\H0.71x;\S$+$P^$-$M;}}”，第一个$符号后的值为公差代号的索引色数值，（这里6代表的是洋红色），A2;后面$符号的值代表的是公差上下偏差值的索引色数值（同样这里6代表的是洋红色）。以此类推，其它项的公差及公差代号颜色就不难设定了。 + A' }0 s$ u S) e: b
需要注意的是若只对上下偏差量数值进行颜色设定，需要在“尺寸标注特性”对话框中，选择“公差”，进入“系统编辑器”，按上述方法对相应公差进行相关设置即可实现。 |
