2005-9-19
. ~# o% t% r$ v3 F5 M6 U' YAutoCAD与CAXA电子图版都是绘图软件，CAXA电子图版发现的确是有CAD所不能比的优点，但是感觉没有CAD那么灵活。
2 W0 l \8 j/ N: y) P7 ~, y/ L2 I8 B l+ Y4 ^0 k

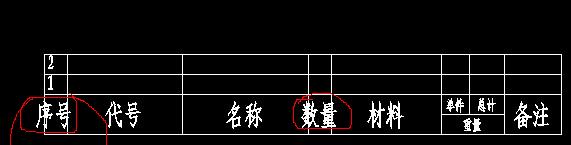

CAXA电子图版能转换成AutoCAD图形格式 遗憾的是转换后 ∮符号变成了%C 这主要是两个软件的∮符号的命令不同造成的以个是%%c一个是%c
' h( a& R: |9 k% Y3 {
8 O) K% s4 J& q7 X; Q CAXA电子图版的图库我很喜欢，不过CAXA电子图版的尺寸标注不是很方便。比如在CAXA电子图版上标注角度 角度交小10°的时候总是标注出360°-10°也就是350°(直径标注的问题在2005版中已经解决了，小于10度的角度也能标了。), R7 A( w* D3 ?
. x; p: ^: g0 W
CAXA的许多尺寸标注是ACAD所没有的，如坐标标注的许多ACAD就没有。) T7 N" z8 g+ f
5 H; H4 a" I3 v8 O" z) O" r( d3 Z. I 电子图板尽管总体功能不如ACAD，但也有许多功能ACAD是没有的。比如
: p3 N B4 B F9 n& R/ g+ k2 F& M/ T+ I6 q/ @
1. 画与两个圆同时相切的圆弧，CAXA直接拾取切点可以搞定，用CAD试一试，必须画切点、切点、半径圆，再trim
4 T* y. O1 F0 @: w( F6 F$ V' ~# ?* r; P1 `
2. 画过任意两点且已知半径的圆，ACAD如何画，还需用几何的方法，CAXA可以直接拾取两个点，给出半径即可，而ACAD只能画切点、切点、半径圆。- R+ U# Y4 i3 H4 x
M+ c1 g. @* o* @" ` 3. 画与一条直线成已知角度的另一条直线，ACAD如何画，而CAXA有现成的命令; [& S) I: B- {0 @3 Q& I* _) L. p
) M5 B; i1 ?# p" @8 A9 A, T
4. 画一个角度的等分线，CAXA提供了等分线命令，可以等分任意份，而ACAD没有，只有一个无限长的构造线可以二等分角度。
2 Y* f/ m* N2 Z* \+ S1 f; r: E- I
+ B( S/ B" x* d* C& j& g9 W4 M 5. 已知矩形的中心点和长宽画出矩形，ACAD如何画，需要先求出角点的坐标，CAXA可以直接中心定位
# G( l# \3 [% d* ` O1 z! h! P4 t$ H
1 O" K0 q2 Z6 Q2 n: T, ?+ p ` 6. ACAD的镜像命令为什么只能拾取镜像轴的两个端点，而不能直接拾取一条直线，CAXA却能拾取直线做镜像轴$ q- F) L2 s x& _% C- N e
3 H1 d% \# I) @) c' h% b
7. CAXA具有公式曲线功能，而ACAD没有/ K" S" w1 b4 q c3 F
4 H: C% h5 M. O# m/ v* h
当然国标化的功能ACAD基本没有就不说了，上面仅是一般绘图方面的功能。
) @2 t" i5 E% Q4 i9 _7 w/ T% o
) y6 Z- j+ z) C4 Q. @+ l ACAD也有许多功能CAXA也没有，这里并不是说CAXA比ACAD好多少，而是要说明CAXA确实有很多自己的优势。6 \3 U* L( b- J" f1 j
, X: M$ ` o$ F. ]; Y
caxa电子图板发展到2005R3许多功能和AUTOCAD相近了，格式刷也有了，做为机械类电子图板的确是一个好的软件，很多功能比AUTOCAD方便，比如轴的功能，倒角的功能和、中心线的功能等等，还有一点是AUTOCAD无可比拟的就是打图功能，中心线、虚线不用管不会打成细实线，打印排版可以一次打若干张，速度还快，而AUTOCAD复杂图单处理有的要30分钟之多。我也用过机械版的AUROCAD功能是强了不少，许多CAXA的功能它也有了，处理速度却明显慢了。
) o3 v6 b! I) v( I4 V
D! o' o) v; K5 y! B u
1 H1 g3 J9 o6 @4 d$ U# L$ N Q 本人已用过几年AUTOCAD与CAXA，细想起来，电子图板很适合初学者，AUTOCAD对于初学者来说就有一定难度，可时间长了，觉得AUTOCAD的功能更强大一些，但CAXA用起来较方便一些。 |
|
