补面实例教程三
要求：由提供的DWG文件，进行曲面修补。
附件： 破面练习文件.dwg (102.75 KB, 下载次数: 20)

2012-12-12 15:04 上传

点击文件名下载附件
9 a$ Q; g, C3 ^' F

; x, E5 g& K5 ]) G5 Z3 V& a6 x
5 K' g  o+ k# P# j( B2 j

* f/ f( G$ g8 X0 L0 t" d( Q) q图文教程：

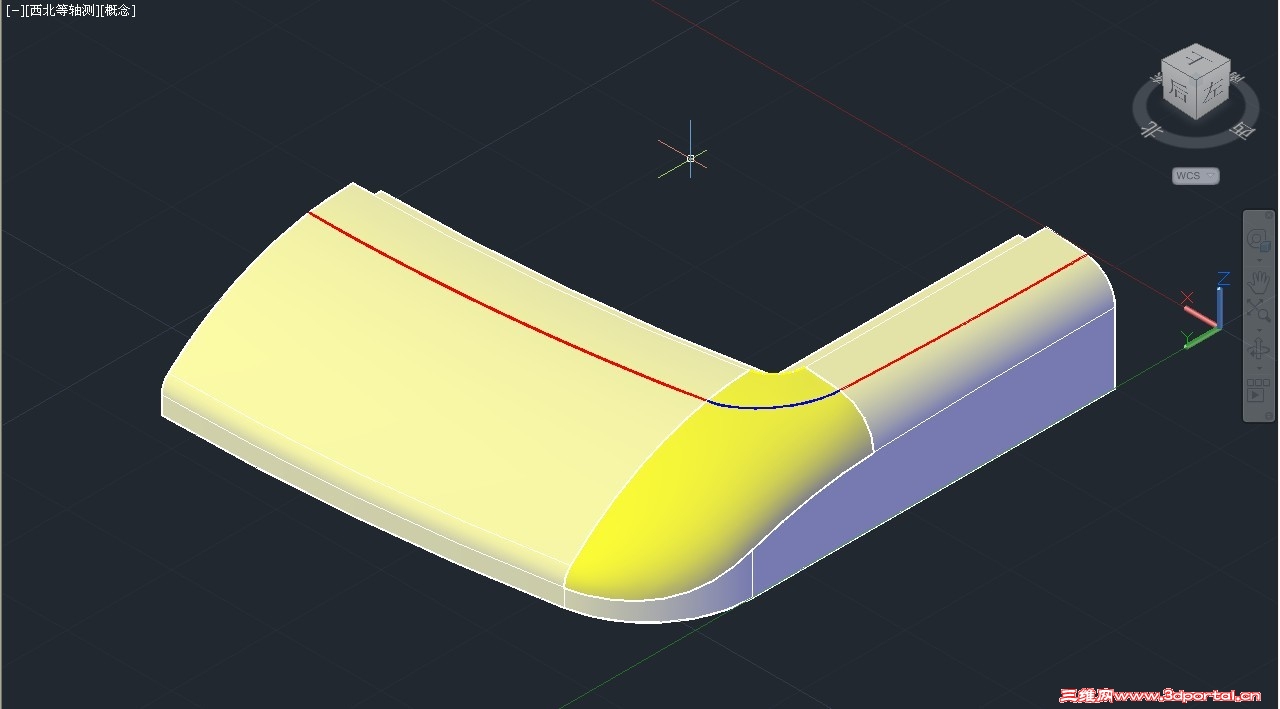

' t$ C" D& V) F" ]0 d第一步：如图，在左边曲面用“提取素线”[SURFEXTRACTCURVE]命令提取一条素线，以及提取右边曲面的一条边。如图红色的曲线。
9 }+ G, d" g0 b, f! l" W
& U+ U" C, b% J3 A& b/ c+ M

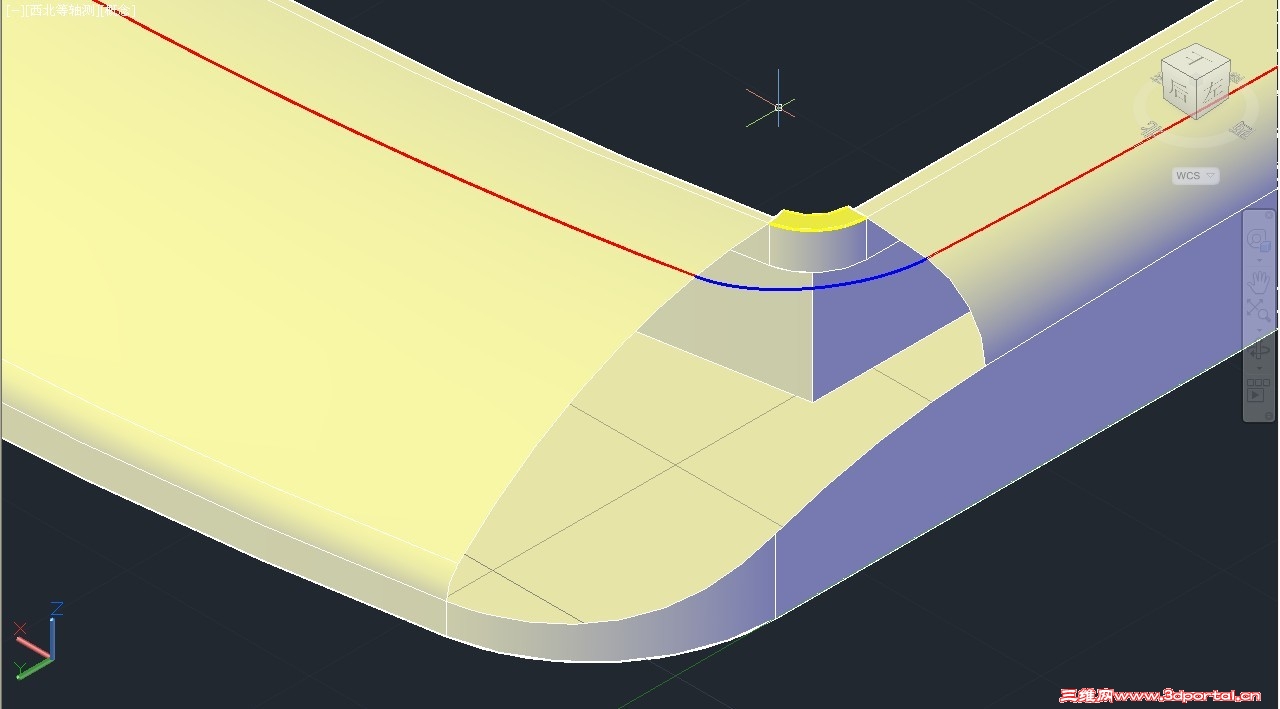

! x& ~- ~& f/ |# y6 b$ Z( k第二步：“光顺曲线”[BLEND]连接两条曲线。
; W; Q  i) \  k" x8 k
) s! G3 s2 x/ ~# O" Q# P

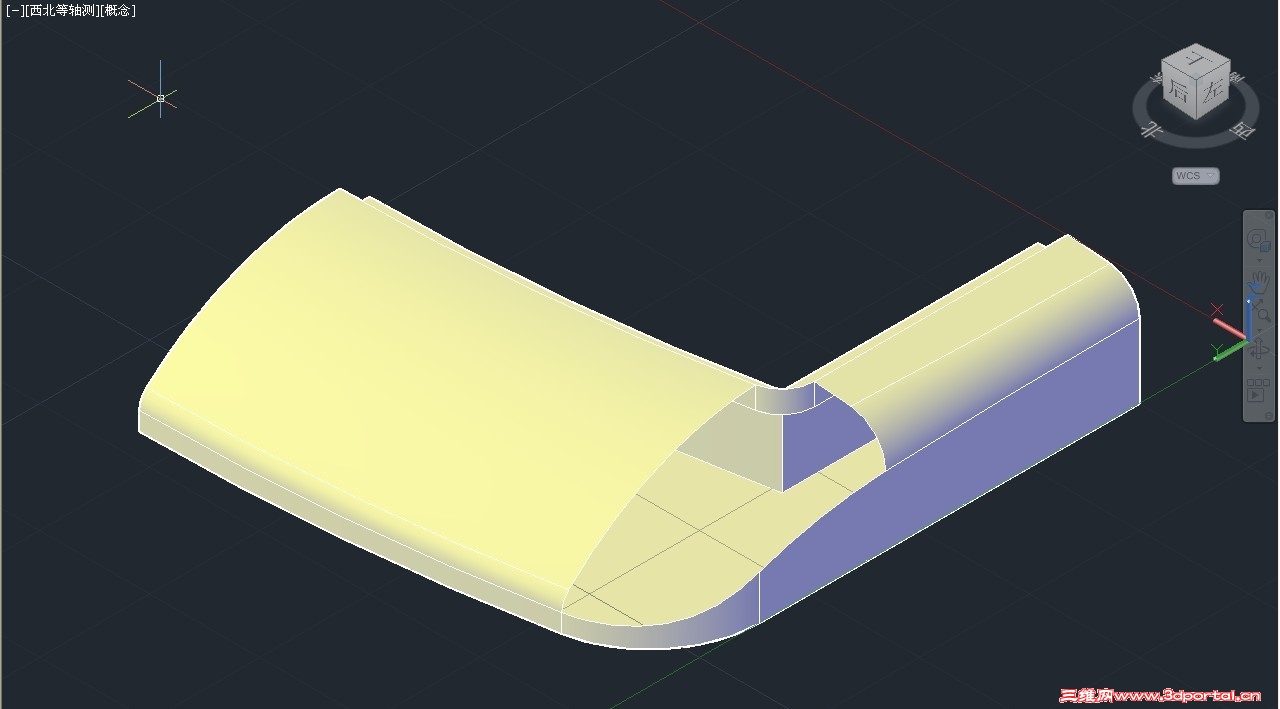

/ @% S2 k, v, `5 b  m( d第三步：提取出圆角处的曲线，并对其水平偏移，放样出一个水平的曲面。如图黄色曲面。
0 G/ a0 n4 o/ `; T
9 T& |' Y5 x( K- \

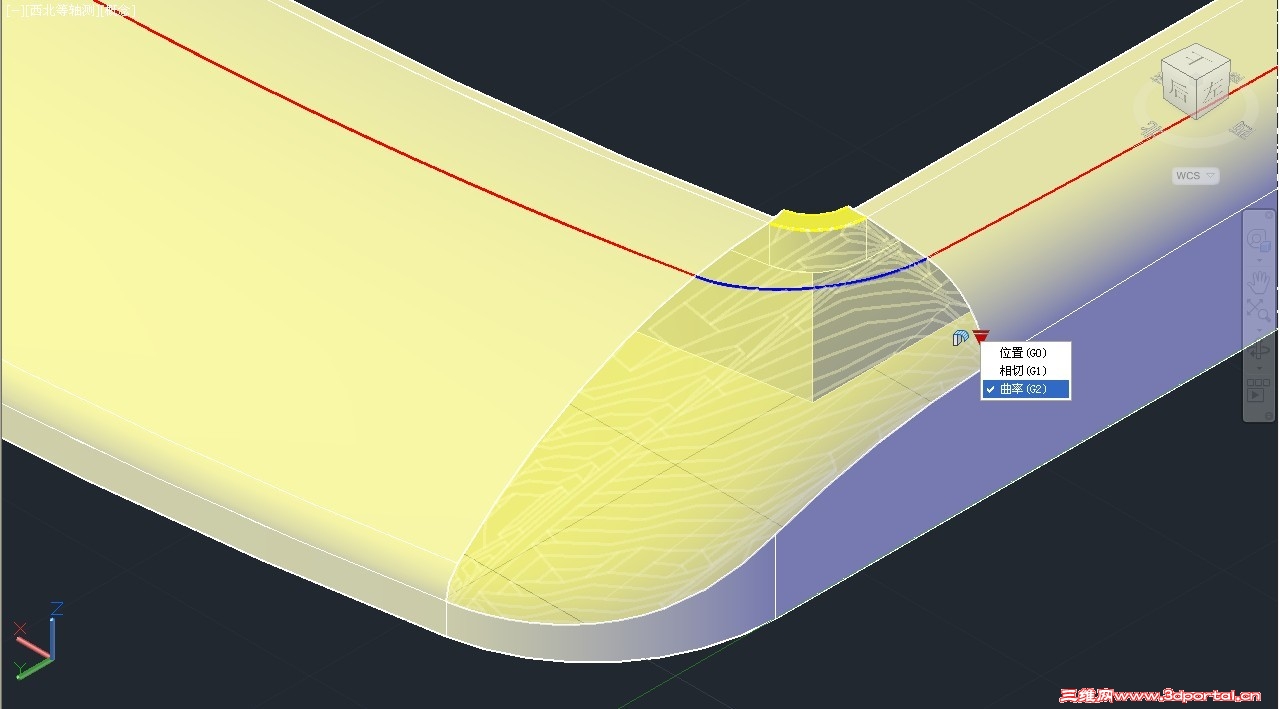

第四步：用“修补曲面”[SURFPATCH]命令对各曲面的边进行修补，并利用“光顺曲线”作为导向。并设置连接形式为“曲率G2“

+ `4 D2 n9 S4 l

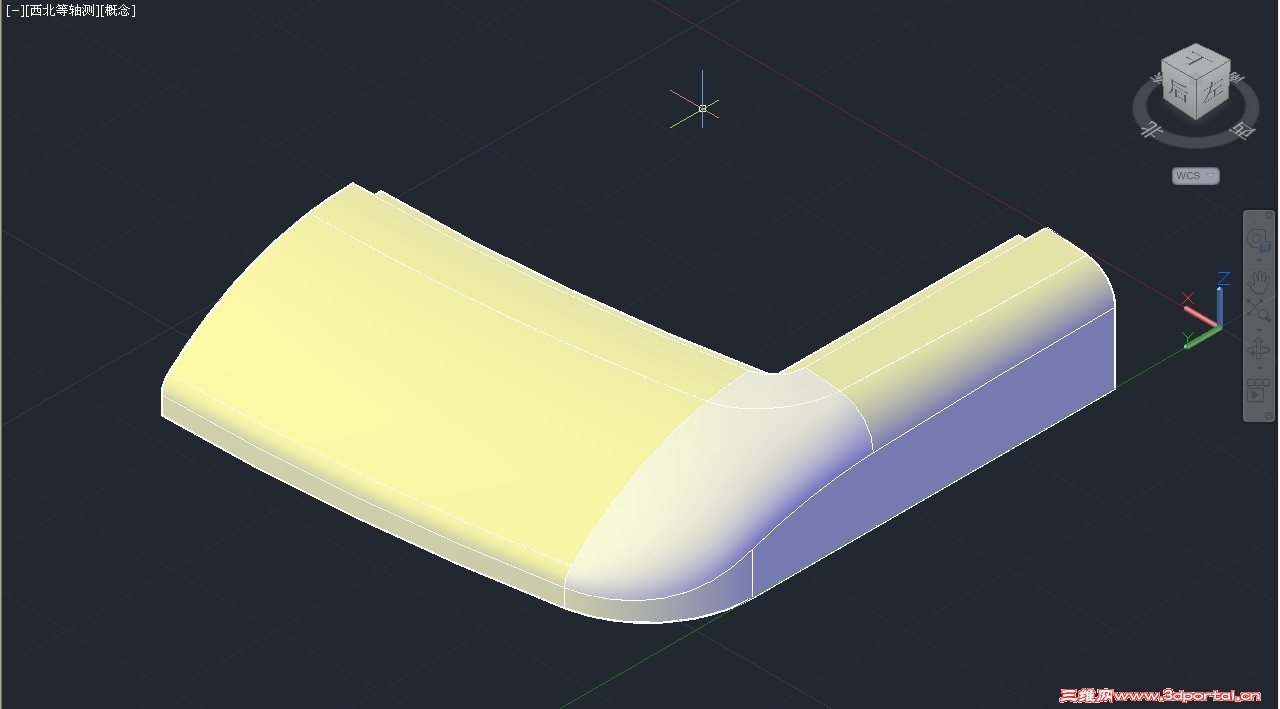

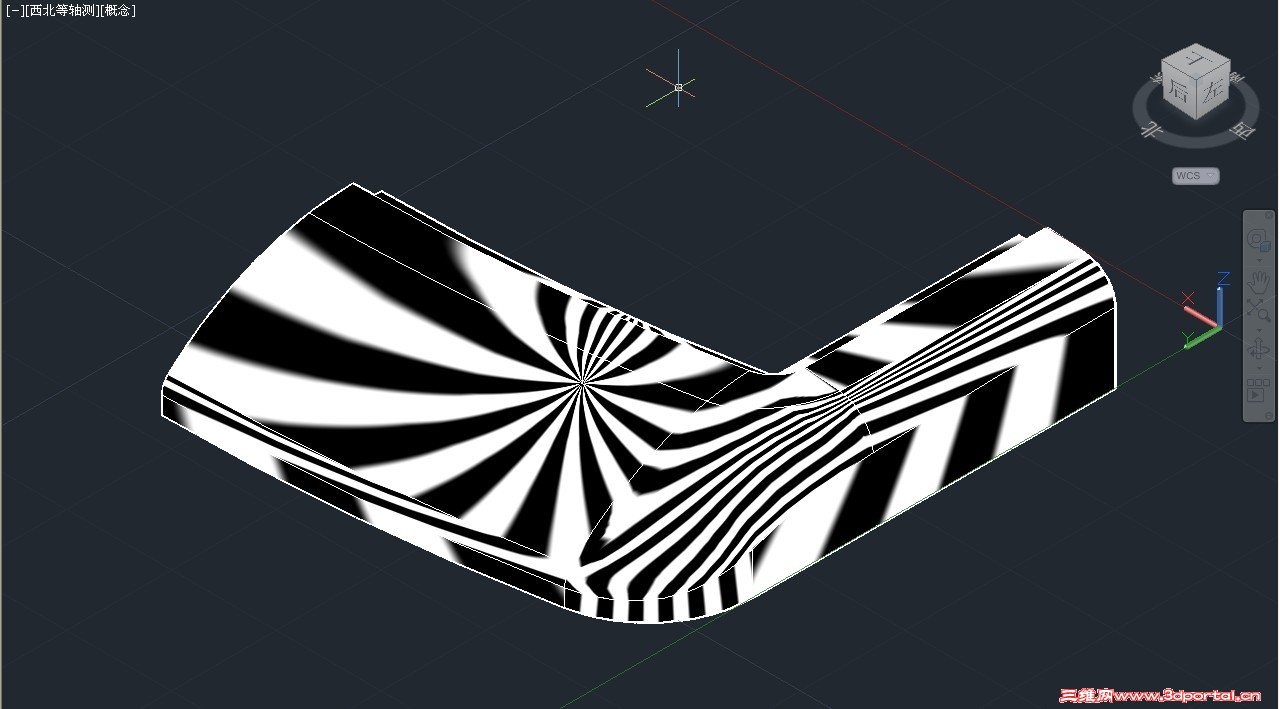

7 G- f, g0 a% ^/ j" j! [. o最终效果
