如何在电机转子上画线圈

dengbo1987 · 发表于 2012-12-12 12:41:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

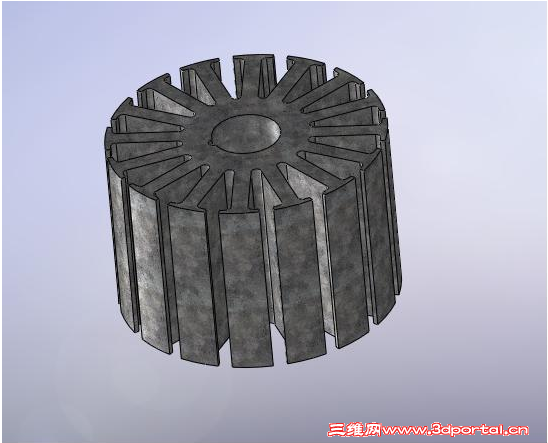

如图,转子冲片是16槽的,漆包线采用叠绕,跨四槽双绕,用装配上去,还是直接3D画上去?具体怎么画?（这个帖子以前有过，不过没有源文件，现在遇到同样的问题，不知怎么画了）谢谢！

xflhf · 发表于 2012-12-12 15:04:03

这要真画出来，工作了海了去了......

benz9020123456 · 发表于 2012-12-12 16:31:11

这个没必要真的画出来吧，个人觉得用实体画个缠完的示意图（就是绕完线后的形状）不行吗

tangcarlos3d · 发表于 2012-12-12 18:40:47

不必较真。我们收到国外客户的线圈图纸也只是最大外形尺寸的3D实体，并指出绕向、起始、终了的线尾在什麽地方、尾线长度多少。并不是画成一根根的线绕成的实际样子。

dengbo1987 · 发表于 2012-12-12 19:40:03

tangcarlos3d 发表于 2012-12-12 18:40 static/image/common/back.gif
/ G" G3 Y2 n) M' M: f! {. z7 ]; T. j9 T不必较真。我们收到国外客户的线圈图纸也只是最大外形尺寸的3D实体，并指出绕向、起始、终了的线尾在什麽地 ...

那假如只画一圈那怎么画呢

tangcarlos3d · 发表于 2012-12-12 19:51:42

dengbo1987 发表于 2012-12-12 19:40 static/image/common/back.gif
$ \9 V! `5 Q" U. V5 i! k U! L7 V那假如只画一圈那怎么画呢

画一圈可以按空间曲线画轨迹线线段之间最好相切），再扫描即可。
SW我不知道有没有cable模块，我知道pro/e有这个模块可以画电缆。

benz9020123456 · 发表于 2012-12-13 13:22:52

我觉得你可以看下变形弹簧的画法应该可以的到你想要的
