SolidWorks工程图中筋的处理方法

tianma_liu · 发表于 2006-6-26 09:02:11

您需要登录才可以下载或查看，没有帐号？注册

x

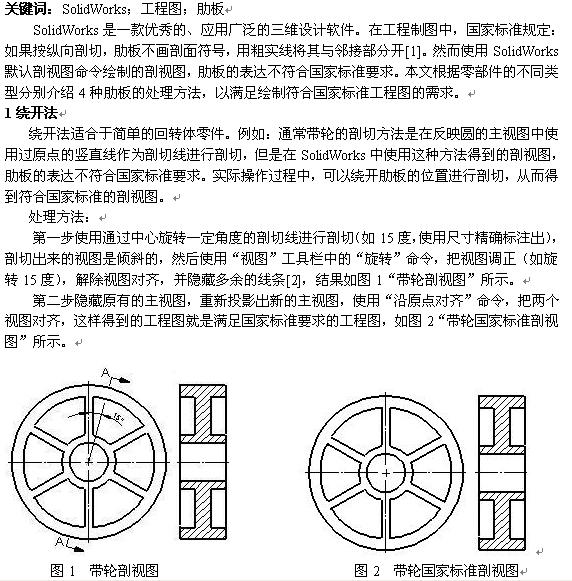

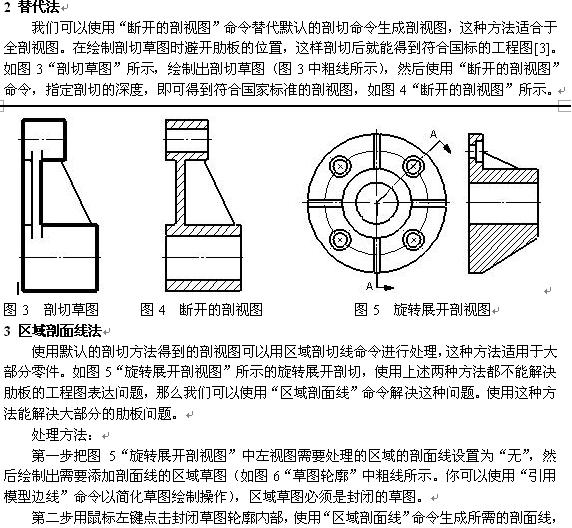

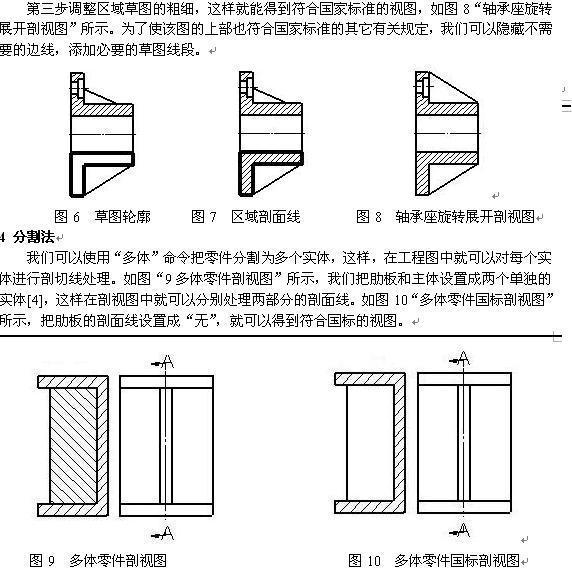

这几天写了一篇“关于SolidWorks工程图中肋的处理方法”的论文，对大家处理工程图也许有用！还请大家多多指教

lnew · 发表于 2006-6-26 10:23:03

很好呀
谢谢学习学习，请问好像图2和图1是一样的呀？

tianma_liu · 发表于 2006-6-26 10:31:32

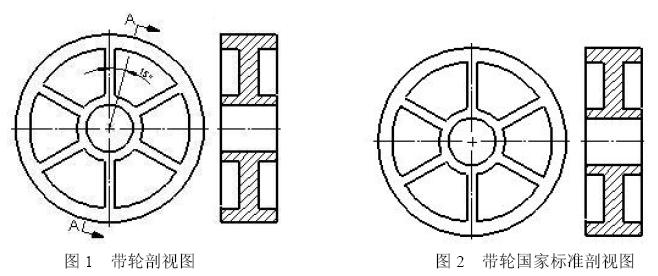

图2中，把图1的剖切线给隐藏了，毕竟看着别扭！呵呵

lnew · 发表于 2006-6-26 10:55:21

筋的剖面线没有隐呀？

tianma_liu · 发表于 2006-6-26 12:16:50

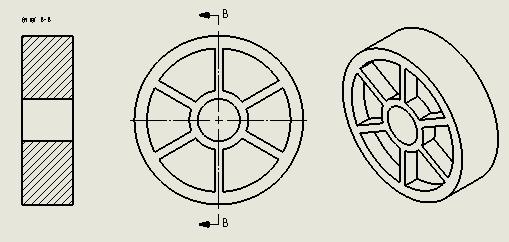

正常剖切如下图

tianma_liu · 发表于 2006-6-26 12:17:35

这样就很不符合国标，看起来也很别扭

tianma_liu · 发表于 2006-6-26 12:31:27

内容
01

tianma_liu · 发表于 2006-6-26 12:32:07

tianma_liu · 发表于 2006-6-26 12:32:30

ewppin · 发表于 2006-6-26 21:39:04

我一般还是用区域法的多。不过长知识了，谢谢

m_zeng · 发表于 2006-6-29 18:00:17

提示: 作者被禁止或删除内容自动屏蔽

bywwcnll · 发表于 2006-7-12 17:44:43

非常好的资料，谢谢了

demon18 · 发表于 2006-7-14 19:37:07

楼主挺用心的，支持一下。

mohuy · 发表于 2006-7-14 19:41:27

支持下，謝謝你，謝謝

jason0000 · 发表于 2006-7-16 15:58:42

不错，值得我们学习一下

licengxin · 发表于 2006-7-17 07:40:49

谢谢楼主了，学习中。

zhongwenmingzwm · 发表于 2006-7-17 13:08:16

多年以前的老问题，终于解决了，谢谢楼主

欢喜游龙 · 发表于 2006-7-26 09:46:00

提示: 作者被禁止或删除内容自动屏蔽

helloyf · 发表于 2006-7-26 10:44:09

谢谢楼主的详细讲解。

我在剖切视图时，如果是局部剖，其周边的线为粗实线，按国标应为波浪细线吧。这该如何处理？

欢喜游龙 · 发表于 2006-7-26 16:05:19

提示: 作者被禁止或删除内容自动屏蔽

makemyday · 发表于 2006-8-11 11:30:24

是呀，我搞了一个减速机箱体，结果转成工程图时，很多筋都被剖开了，看的我很郁闷的，能否符合一下CAD的画法？

cajsk · 发表于 2006-10-12 11:48:27

看起来楼主引用的图是有些问题。而且有朋友也指出了图1剖面的问题。即然是拿来给大家学习的，首先要保证资料的正确。不管怎样，相信朋友们还是感谢楼主的，我们要的是其中的理论方法。

gnosgnahz · 发表于 2006-10-12 13:34:39

楼主的筋的画法不够准确，制图规定应该将回转体上的筋和孔旋转到正视角度绘制！你是避开了剖面线，但是投影也错了~~~~~~~~~~~

阿郎 · 发表于 2006-10-12 17:41:54

这是很好的提示资料,谢谢楼主!

jianghuamh · 发表于 2006-10-25 13:44:33

不错的内容很好的很实用感谢共享
