工程图螺纹标注的方法？

xaqt · 发表于 2012-11-14 21:14:26

您需要登录才可以下载或查看，没有帐号？注册

x

UGNX建模中有多种螺纹可用于符号表示，但如何把这些参数关联到工程图中呢？也就是如何标注如M20×1这样的形式，其中的螺距如何与模型中的螺距关联？

tangcarlos3d · 发表于 2012-11-14 21:37:38

在画螺纹特征时“在螺纹类型”点选“详细”。但这会占用内存，模型文件体积大。一般都用“符号”，按国标或其他制图标准标注即可。除非是梯形螺纹等特殊螺纹要画出螺牙，即“详细”。

miaoyin · 发表于 2012-11-14 23:51:07

本帖最后由 miaoyin 于 2012-11-14 23:53 编辑

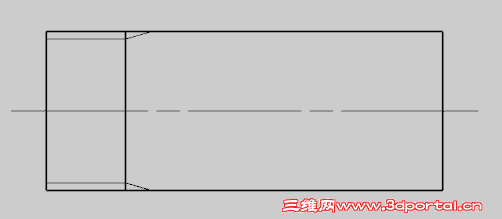

在建模模块创建螺纹时，采用符号螺纹表示方法，进入制图模块后，使用：插入--特征参数的方法，系统可直接对相应螺纹进行标注，如M20×1形式，注意选择标准！！！

士战血龙 · 发表于 2012-11-23 11:41:51

试了一下，可以，只是标注样式不好看。

广源教育 · 发表于 2012-11-23 17:28:05

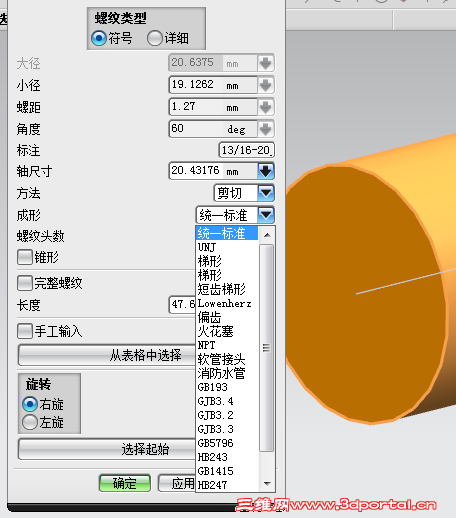

在成形中选择 GB193或者其他的国标即可

fengwuhen00 · 发表于 2013-3-26 13:55:50

:)学习一下可惜是说的在UG 中的想看下proe的

huoxingmoju · 发表于 2013-9-15 13:41:48

学习了谢谢
