展开轮廓的迷惑

hongwei_1987jp

' K2 O% Z" K* T) d& a

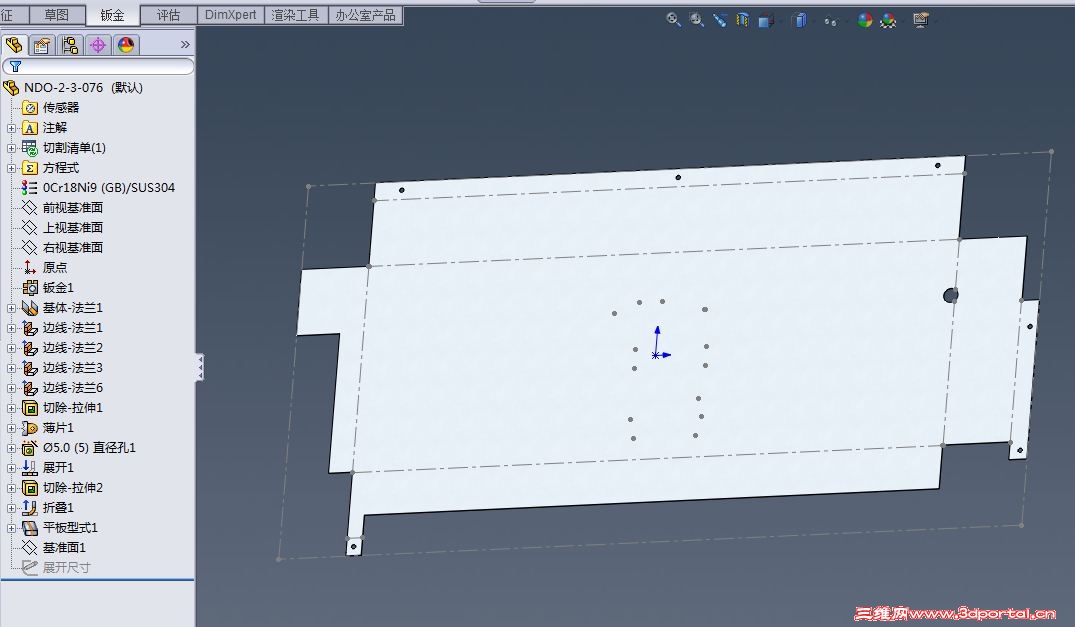

5 O: q7 N3 e& I8 a" j6 Z9 z/ ~刚才画好一个板金，展开后，轮廓线是斜斜的，不解
! V# [2 Q& o6 y+ X

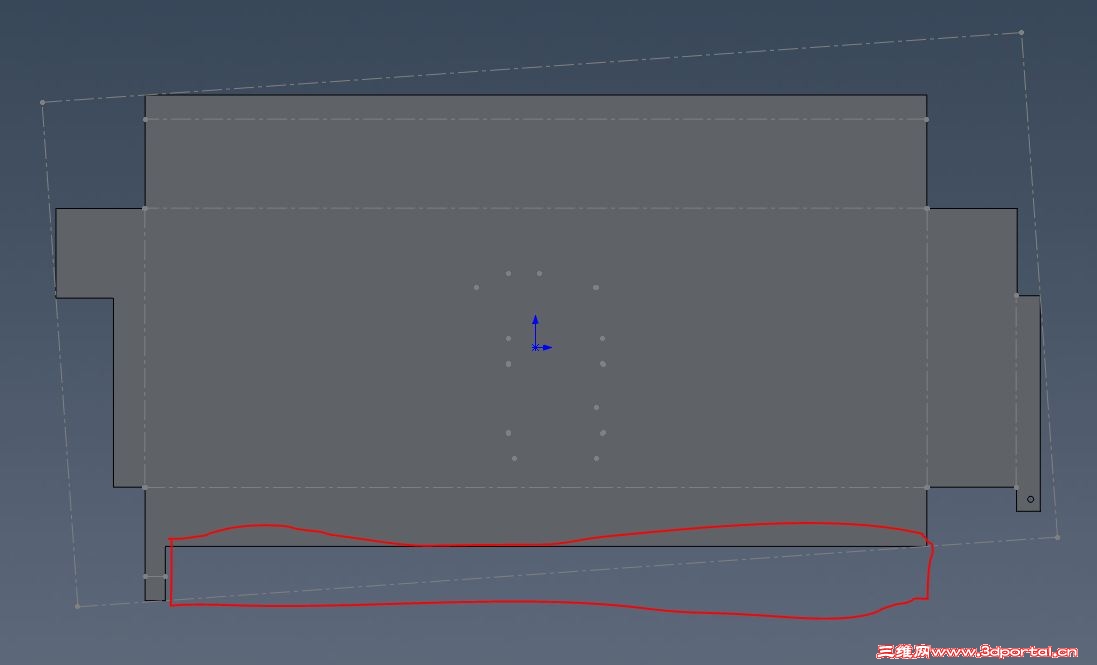

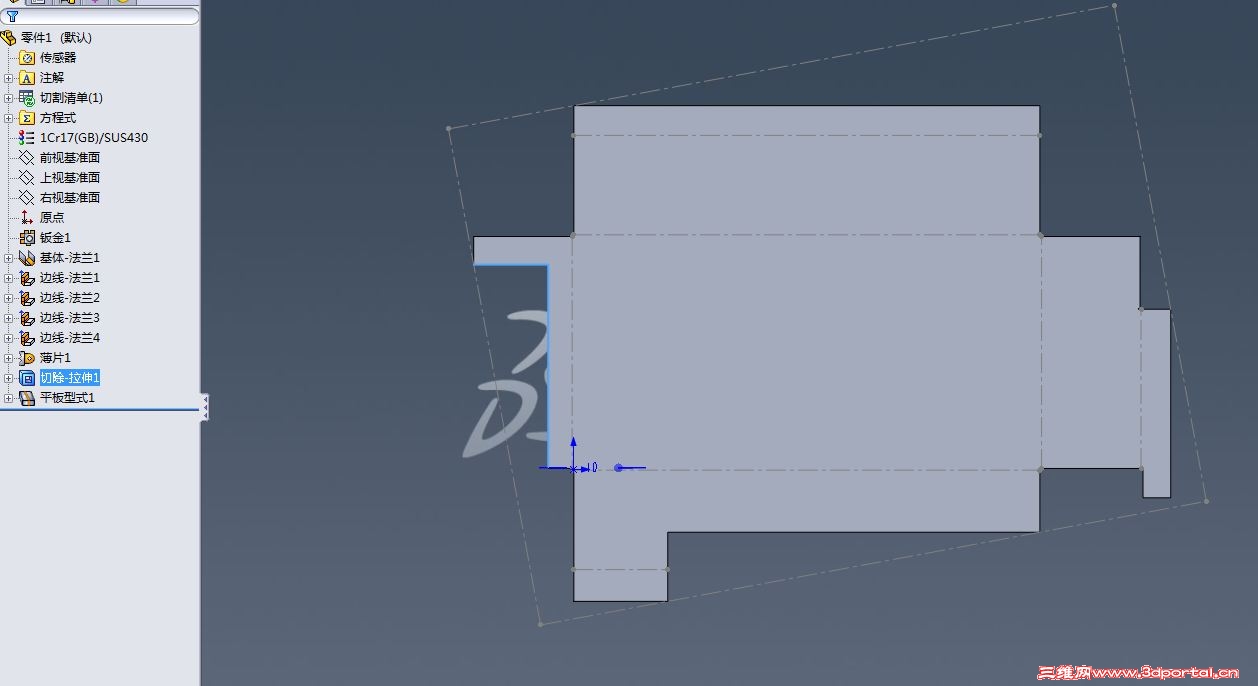

**红线区域切除后**，展开轮廓线就是斜斜的
, h9 n" b1 Z. }- A( |; V7 i

# `1 z# P7 p+ v, D  I( Z

---------------

jie7788

上传平面图 给你出图  或加QQ 84388557

hongwei_1987jp

- T' F  c/ r- w! v9 d$ O

jie7788 发表于 2012-9-26 19:44 static/image/common/back.gif
上传平面图 给你出图  或加QQ 84388557

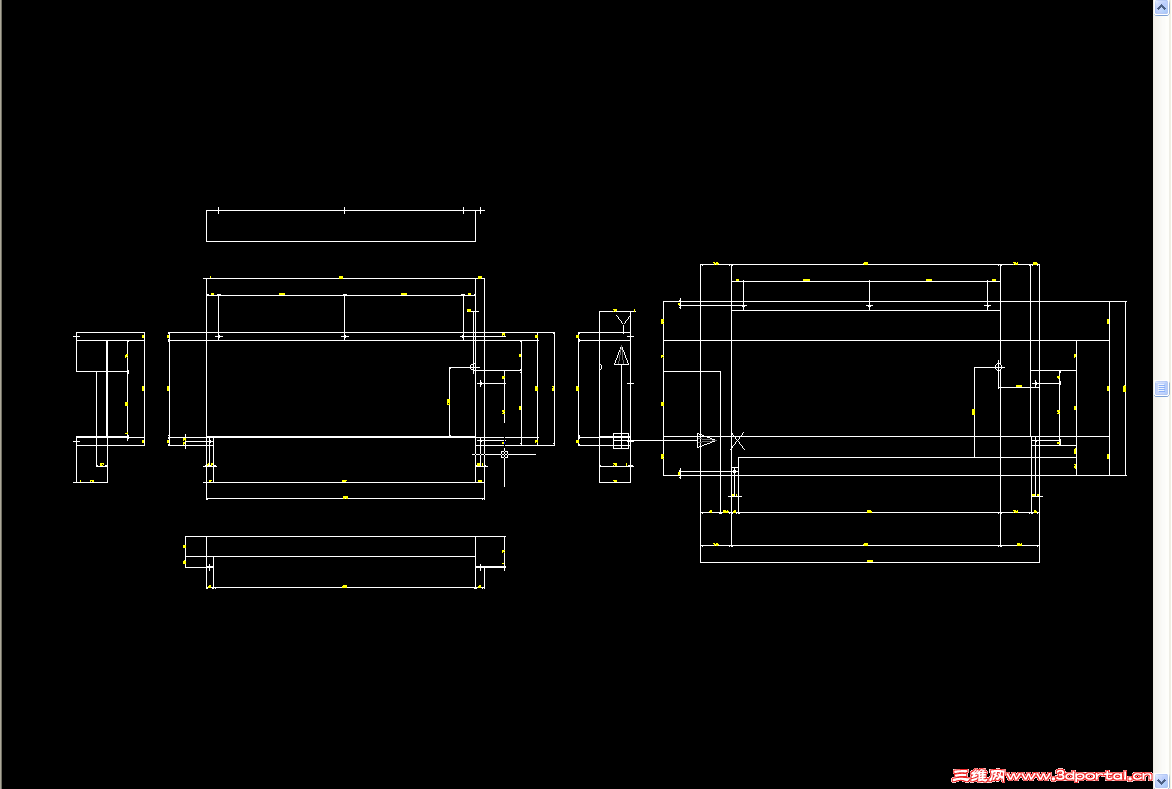

7 @" n, u( L5 @5 u' m' f多谢你，等下传给你cad平面图，你画面看 第3角法视图.rar (66.67 KB, 下载次数: 11)

2012-9-26 20:16 上传

点击文件名下载附件
: g. V6 n0 X( ], }9 u* ]3 A请从主视图开始折，不用平板方式折弯
: f2 F/ ]; v$ a* O; b" X

jie7788

不好意思 是在是看不清  我是02版本的

hongwei_1987jp

jie7788 发表于 2012-9-26 20:48 static/image/common/back.gif
) h$ a. i. V) q- _3 B; |9 G不好意思 是在是看不清  我是02版本的

尺寸无所谓的，主要形状轮廓对就可以

CAD是2000版

jie7788

删掉尺寸看的

jie7788

上传文件

hongwei_1987jp

jie7788 发表于 2012-9-26 21:04 static/image/common/back.gif
) n9 Y7 w& r) l, B删掉尺寸看的

你没有明白我贴的内容，不是说不可以折，是说，我画的那个，展开轮廓，也就是板金料的外尺寸轮廓怎么回是斜斜的？

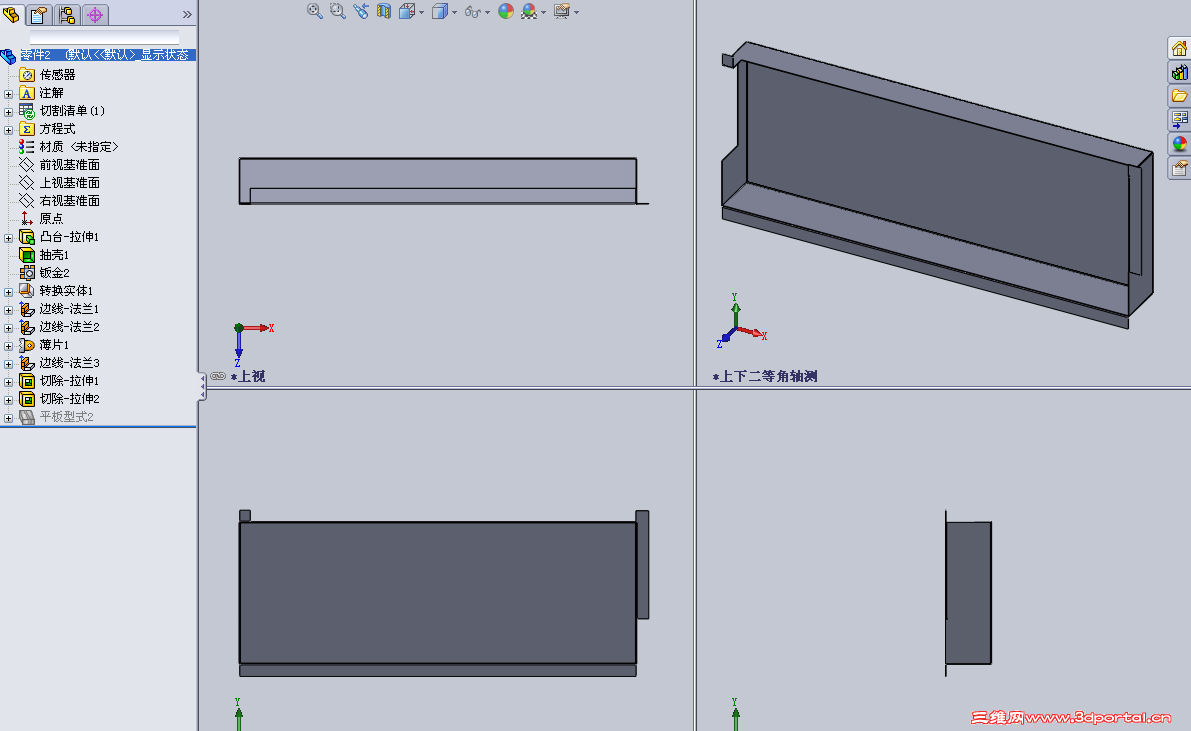

先生成板金后，再折，用我贴图的那样做法

hongwei_1987jp

' z5 c" e2 ?% F6 y; f) v% d这应该是SW的BUG

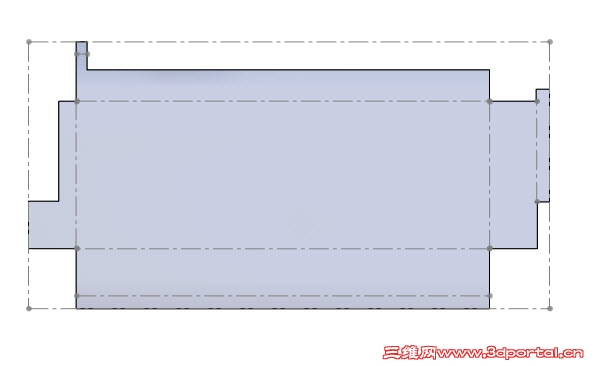

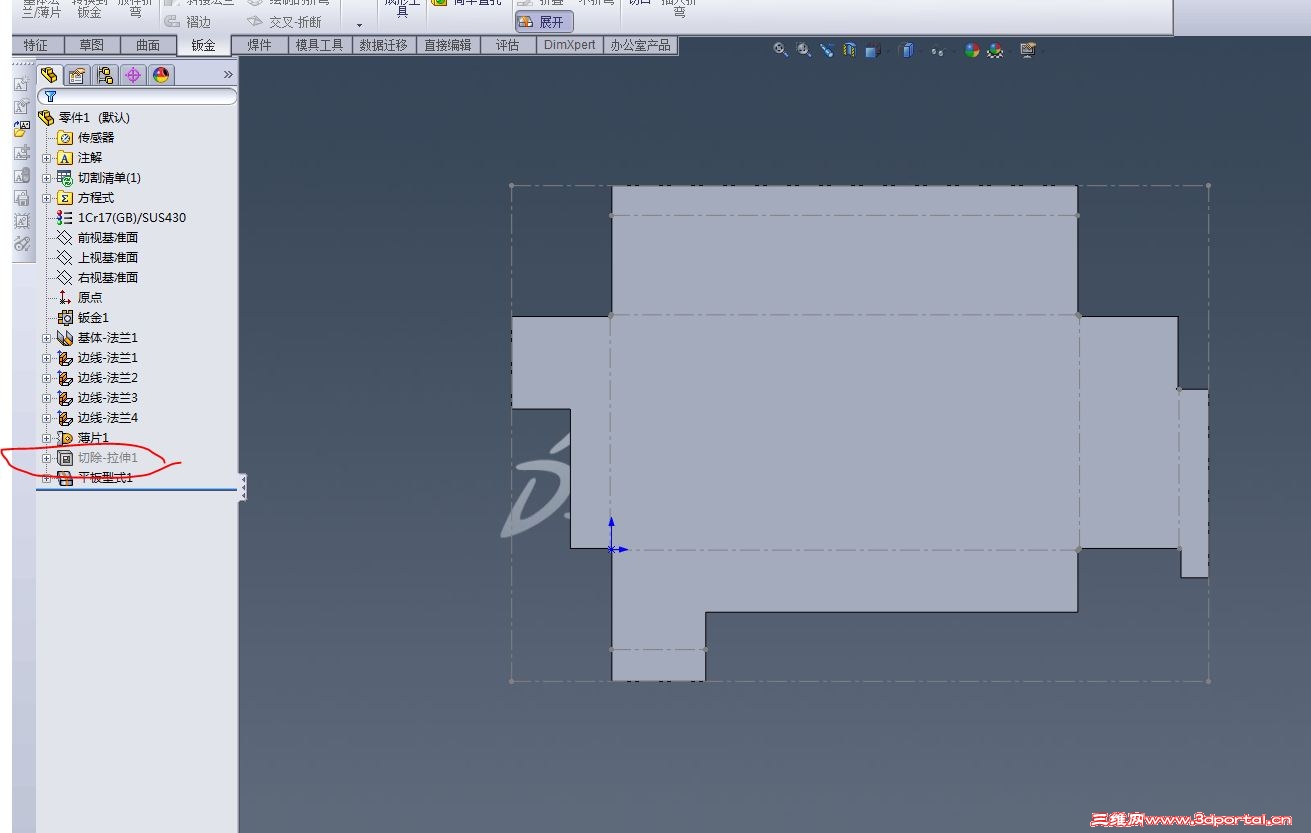

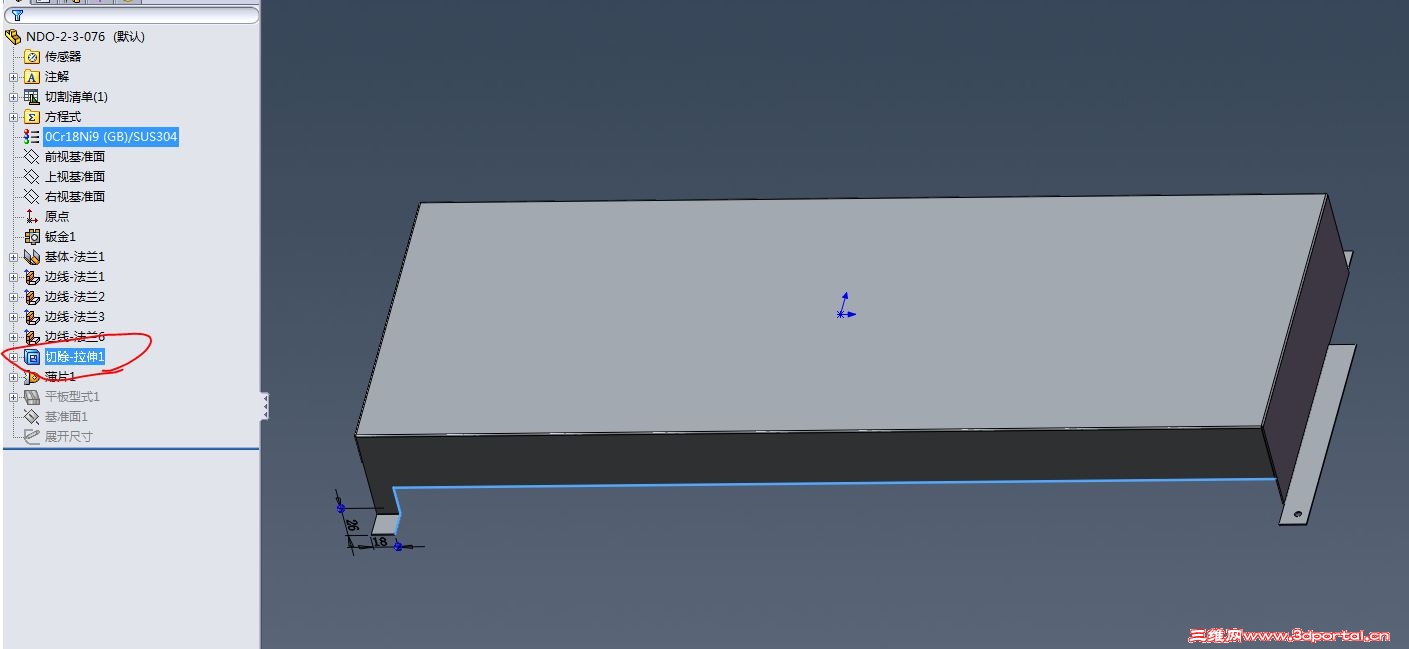

切除后
$ N/ E; C; a2 p! h3 g* R( w


6 t! G8 \* J) k' B  ^* I
. s7 A! s  S$ s8 O

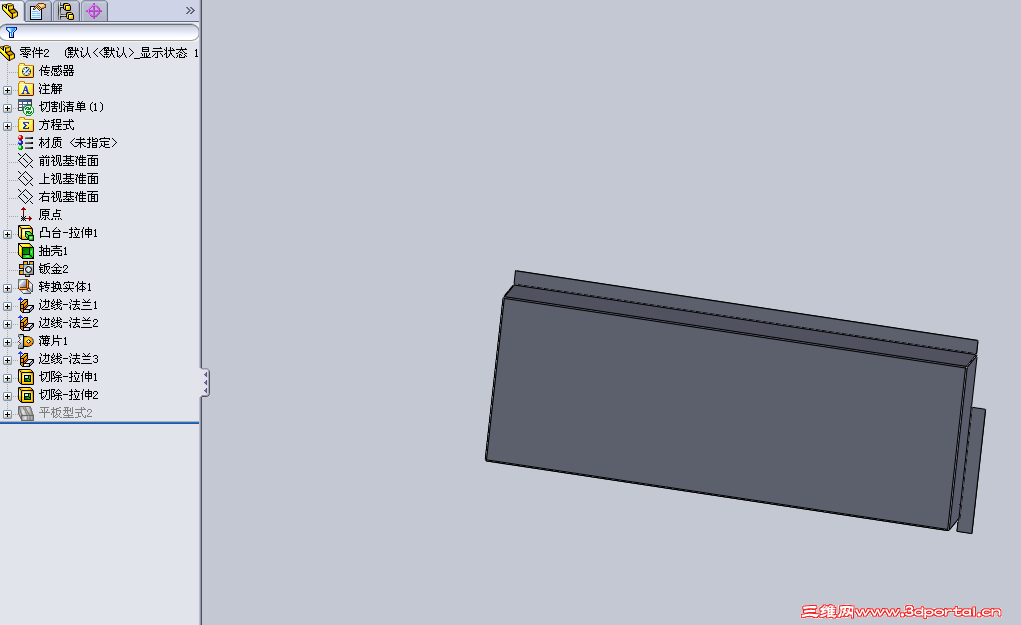

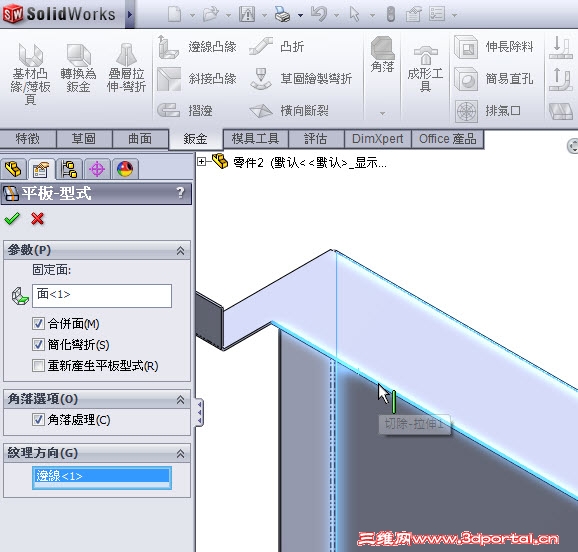

编辑折弯彼岸先后

$ C4 a5 h  ^$ \& S
' }  ?# m8 n& V+ i4 x

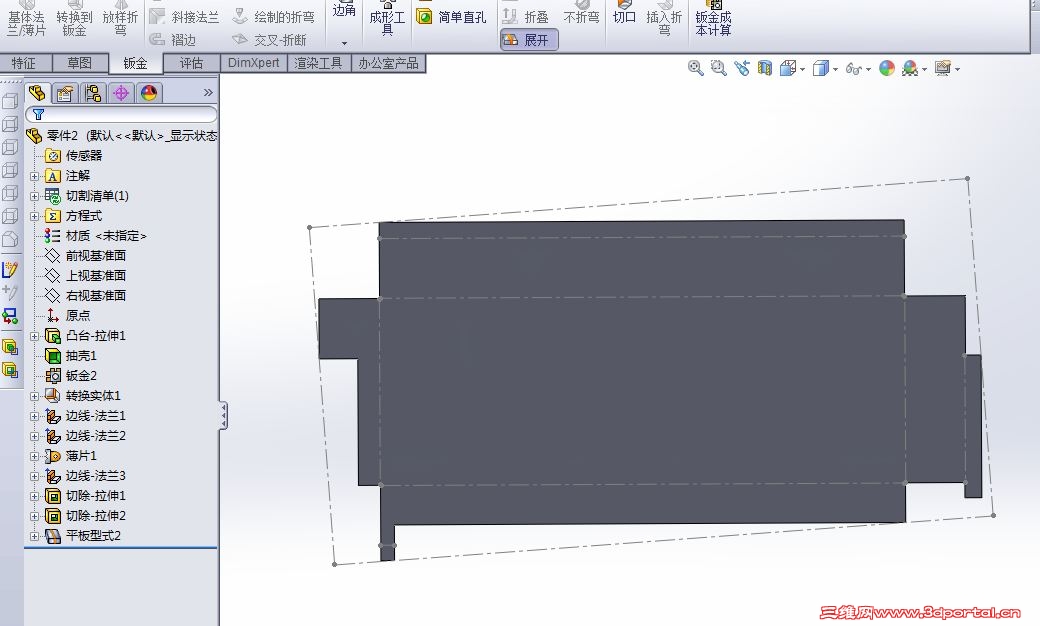

4 @" G7 q# B# K* I  J" B按照我的图纸尺寸修改后，最终结果还是斜斜的，有意思

/ v$ t- F( g: [$ ^) F感兴趣的朋友，按照我的步骤，试下看，是否跟我一样的结果，SW2012SP4.0
4 d- |1 a. c7 \' D7 C$ F8 S9 \
  ~1 z' x, d2 R( K% D! b
' r' r- p- C& H3 x
4 H1 A5 [& n- p: B0 g  s# Y

hongwei_1987jp

jie7788 发表于 2012-9-26 21:15 static/image/common/back.gif
上传文件

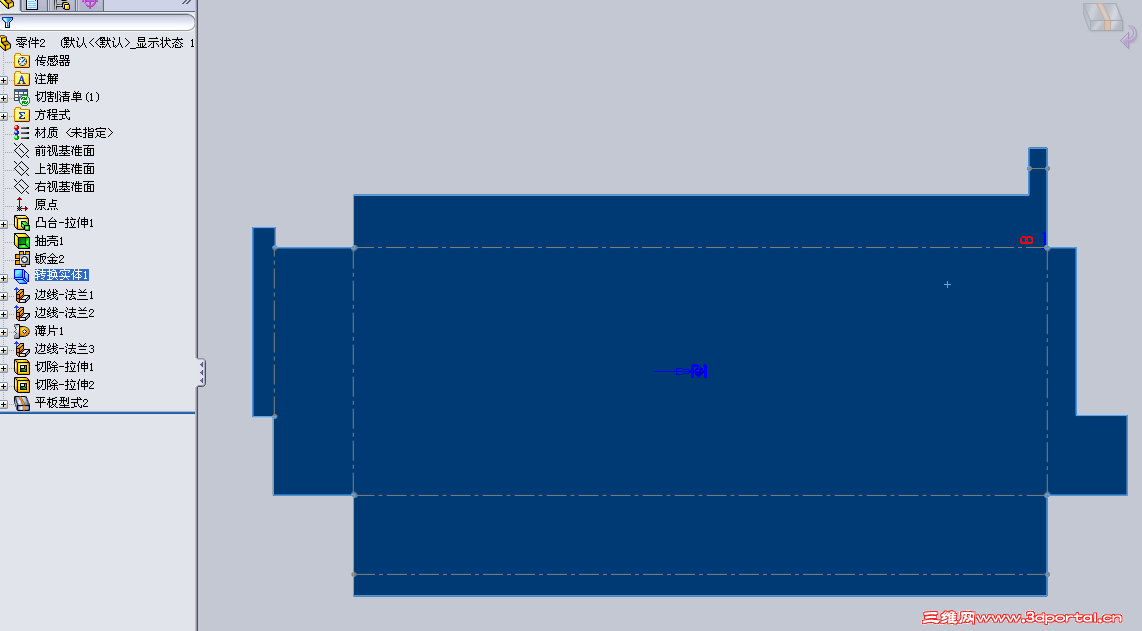

看了一下，你做的那个，展开后也是跟我的一样，是斜斜的
- q- y3 L! I& x) n* v
不知道SW，为什么这个板金尺寸会发生这种情况
, g* L: m7 R, h  H+ G
不过修改一下尺寸，就可以恢复正常
2 l8 h4 o* ?& v3 z0 M$ r3 M+ ^3 y

" q* I! F' T9 b

mk93

; }  [  z. e/ }( G, w( y

hongwei_1987jp

( E9 w; p6 g2 C! k  c' {

mk93 发表于 2012-9-27 20:08 static/image/common/back.gif

多谢老兄指点

3 F) ]: f% D* B( K# r问题是出在那个小折弯，那个小折弯尺寸是18mm，修改在30mm以上，就没有问题，也知道是失去了参考边线导致的，老兄的指点正确！
+ u- }. Z" @$ y; U! S( P

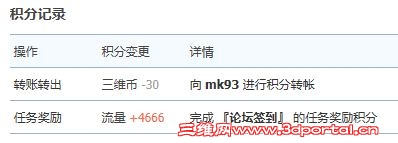

本来也是想悬赏的，一点心意，给你30SWB
) a2 v( ~8 u: U% Z. O- l- k0 u
