新潮造型的曲面畫法, v+ B7 a! E1 Q9 E: C
$ \3 a4 S+ y& J$ E: O& A

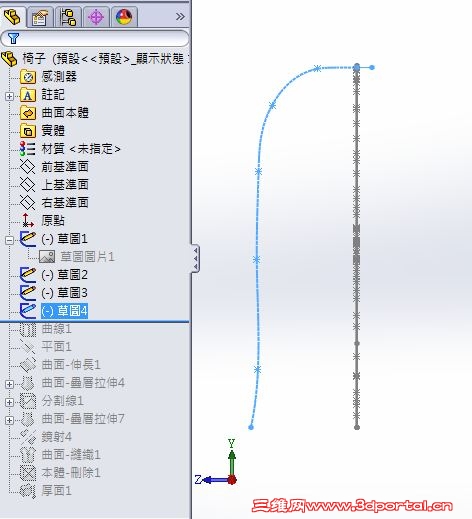

1.把原底圖在側視草圖中叫入描繪外型4 S! d( t9 o7 e; y! G$ @
4 Z o. _, x! {3 P1 y9 v9 l Y2.主要有3條線一條為中間椅面線,2為椅面邊線,3為椅邊廓 / K; V. r) f1 ^9 C
% X m9 w6 V7 K5 l ~& Q3 E3.在正視圖的方向畫出椅子的椅面邊線輪廓此為自線.9 E* h7 }% d: k; R, I, w7 v
1 g' |% L1 x' W8 e" A6 f, [' L' n" n/ z
己抓曲線尺寸因沒得參照
/ [; R. Q4 Y; n" j
( D& I, }& c, }- a; A g, P

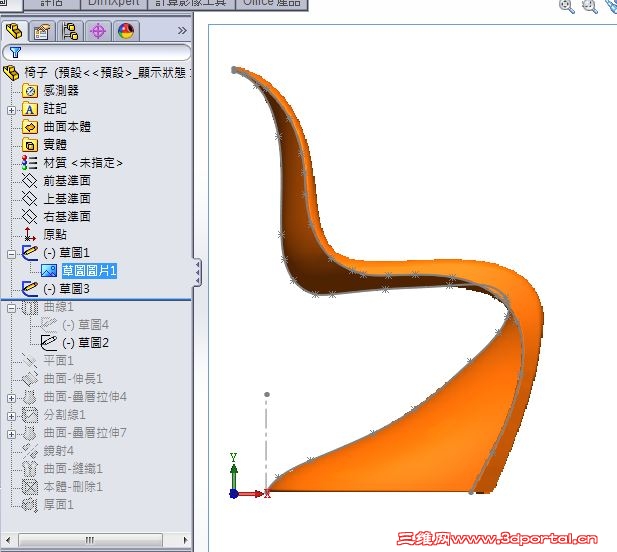

4.把側面椅邊線和正面椅邊輪廓線投引影曲線特徵作成3D曲線,再用3D草圖把線依投影曲線再畫一次便於往後易於調整. N w, H3 o6 g% B& \
9 s9 ~! ]* D6 L% V- i0 V6 L4 P
5.把中間曲面線拉伸曲面作為曲面相切基準用
6 J! j/ W9 [& o7 E7 o! s5 D {& N

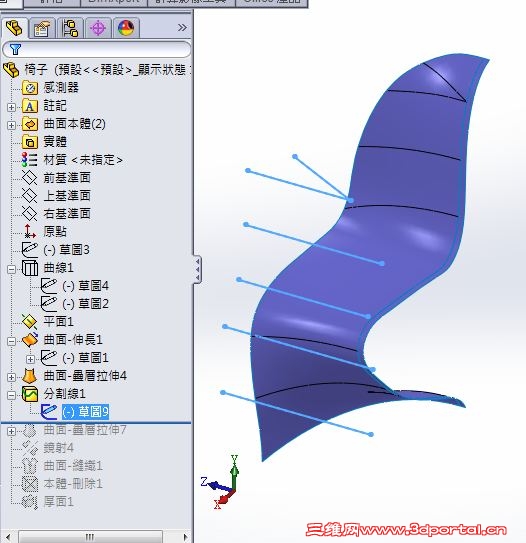

5 j2 g8 }9 a# m, t! T \! l0 W; y7 H6.層疊拉伸椅面選拉伸曲面邊線作相切另一條選投影曲線轉3D的草圖其中可補2條引導線2 q, o3 i: m: ?# q
, W& _1 k3 r' M# u7.曲面分割主要要作捲邊的引導線相切之用
+ G K4 r! k9 g& |& K2 H0 F" M
' c, O6 Z& _/ N( g8 U8.畫3D曲線多條引導線另畫一條3D曲線為椅捲邊之外輪廓線參照之前描繪的草圖5 m: Y: _! x" B" i1 N x+ s* V
: k" j Z1 H9 H) C6 _
9.層疊拉伸椅子捲邊選椅面邊線好作相切
7 W1 r: g! j" o. |# y! B! k( w
J' @' H; u# ?1 n- j
10.鏡射曲線縫織曲面刪除作相切用的拉伸曲面6 d& \$ z! b3 L# Z# ^
# {3 k3 E. [! K# L7 u11.厚面形成實體! q" V0 A( _ Z, m$ Z, J
+ d: m' I: V$ R5 e" F
