装配图制图时怎么表现一个零件2个不同位置

rjsjs · 发表于 2012-8-23 17:30:29

您需要登录才可以下载或查看，没有帐号？注册

x

装配图制图时怎么表现一个零件2个不同位置，即一个实线位置一个虚线的，哈哈ug用了几年了，还是肤浅啊哈哈

rjsjs · 发表于 2012-8-24 08:35:40

ug制图里没有这个功能吗，这个功能很实用啊

WHC44 · 发表于 2012-8-24 09:28:11

是要反映一个零件运动的不同位置吧，在二维图上直接做确实不容易实现，可以变通一下，复制一个零件到需要的位置，然后做个面挡住它，然后用试图样式修改它，方法有点笨了。

JIALINGJIANG · 发表于 2012-8-28 08:32:02

方法有2: 1、在添加装配组件前定义要移动零件某个特征为 “定义可变形部件”（工具菜单里面的），装配完成后便可以随意改变定义的变形部件尺寸以达到改变位置的目的。2、就是使用“装配布置”。具体方法可在网上收一下好久没弄这个我估计都忘差不多了.........。

rjsjs · 发表于 2012-9-5 14:38:21

谢谢楼上2位帮忙了，还是没太明白，我再找找

xuxucc04 · 发表于 2012-9-6 09:35:04

在三维里直接把包含两个位置的实体做出来，投影视图后再通过编辑显示来实现，试试看啊

zjllrbh · 发表于 2012-9-7 18:39:58

6楼说的也不错，呵呵

215520229 · 发表于 2012-9-9 13:48:45

还是没太明白，我再找找

Red_Figure · 发表于 2012-9-10 09:56:53

不知道我的图片是不是你想要的，请根据1,2,3,4,5来

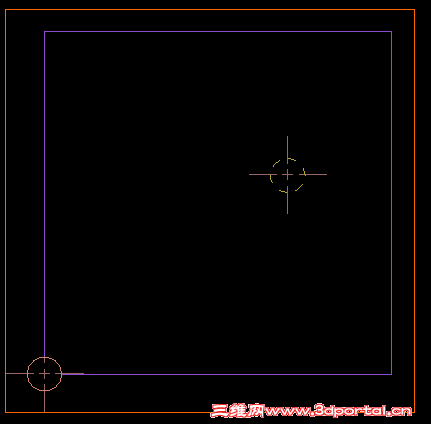

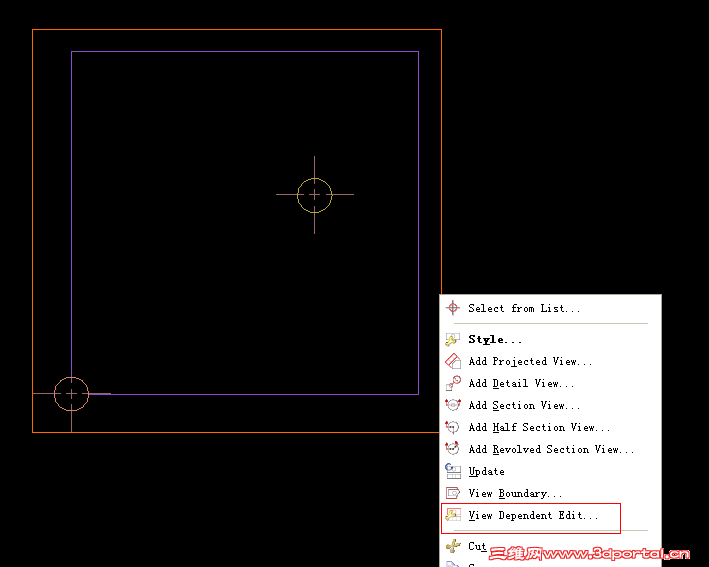

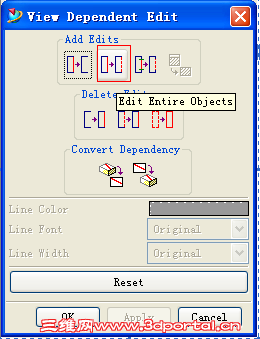

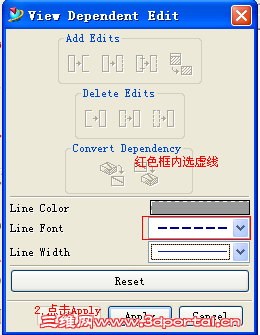

sunshengdi2005 · 发表于 2012-9-10 12:20:16

NX和 CATIA 感觉不一样方法不一样

uuiioo1233 · 发表于 2012-9-10 19:55:17

楼主说的是机械里面经常用到的。下面借用UG的CAST文件来说明：

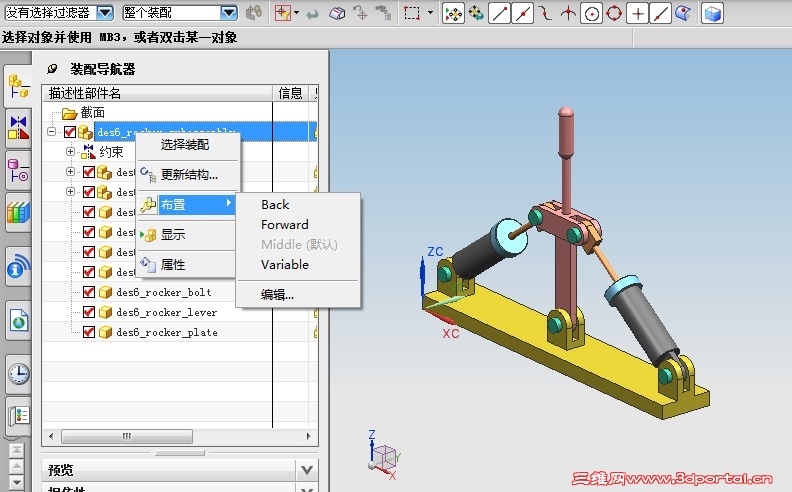

1、这个文件包含几种布置

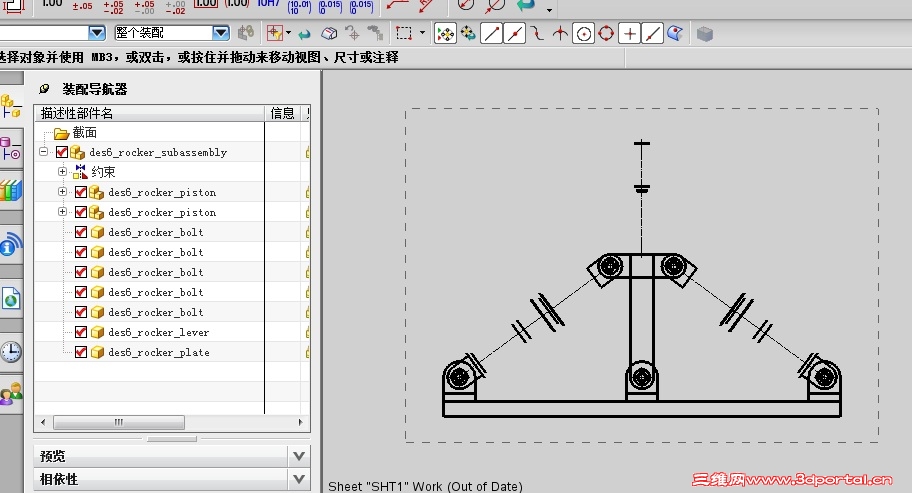

2、建一个图纸，采用MIDDLE布置投影一个视图

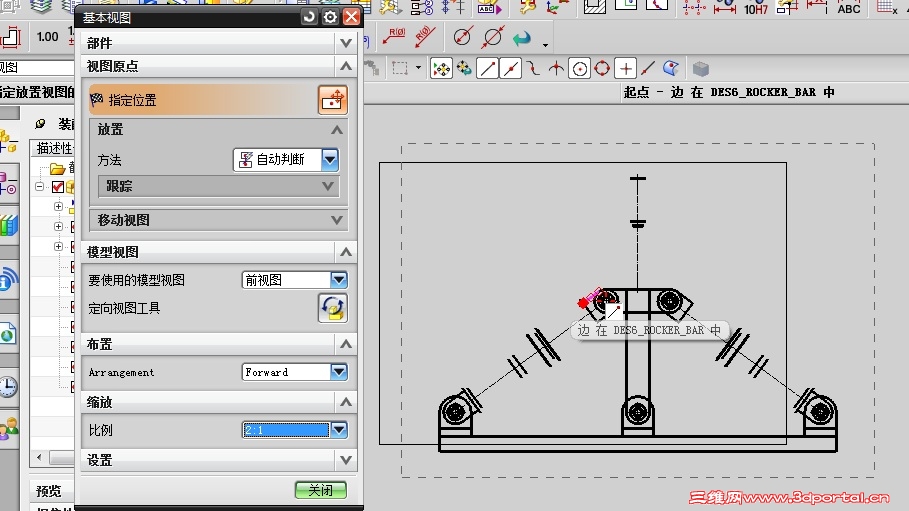

3、再次启动投影视图，布置选择其他的如forward


	关闭上传图片普通上传相册图片网络图片% v7 X7 e) x% n& w6 R+ A+ A 9 t9 C7 Z' y* I) B4 C% y7 u# x

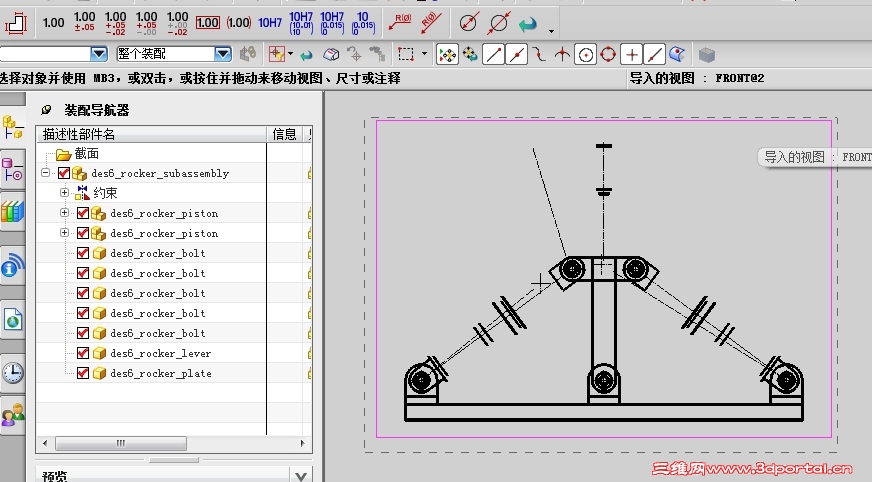

4、大家都懂的。。。让两个视图重合。。。。编辑一个视图成另外一种线性表示运动的位置。。。OK。
