caxa实体中该如何做?

tieli · 发表于 2006-6-13 07:25:20

您需要登录才可以下载或查看，没有帐号？注册

x

我是实体的新手.想作出实体后得到展开图.请高手帮忙!!!谢了!!!

tieli · 发表于 2006-6-14 20:18:45

高声请求-----高手帮忙啊
我没有说明白还是实体作不出这样的板筋?????为什么没有回答呢郁闷ing

hou_sir · 发表于 2006-8-7 20:23:08

首先要说明的是通过实体图建立出的展开图并不规范
1、建立好实体图并存档（不存档不能输出平面图）
2、下新建一个平面图文件-新文件-绘图或者直接点击文件右下方的图标
3、在平面图中点击上方第二排（箭头和问号）右边的图标
4、选择相应的视图类型点击确定

tieli · 发表于 2006-8-8 13:37:05

感谢楼上的兄弟回帖。

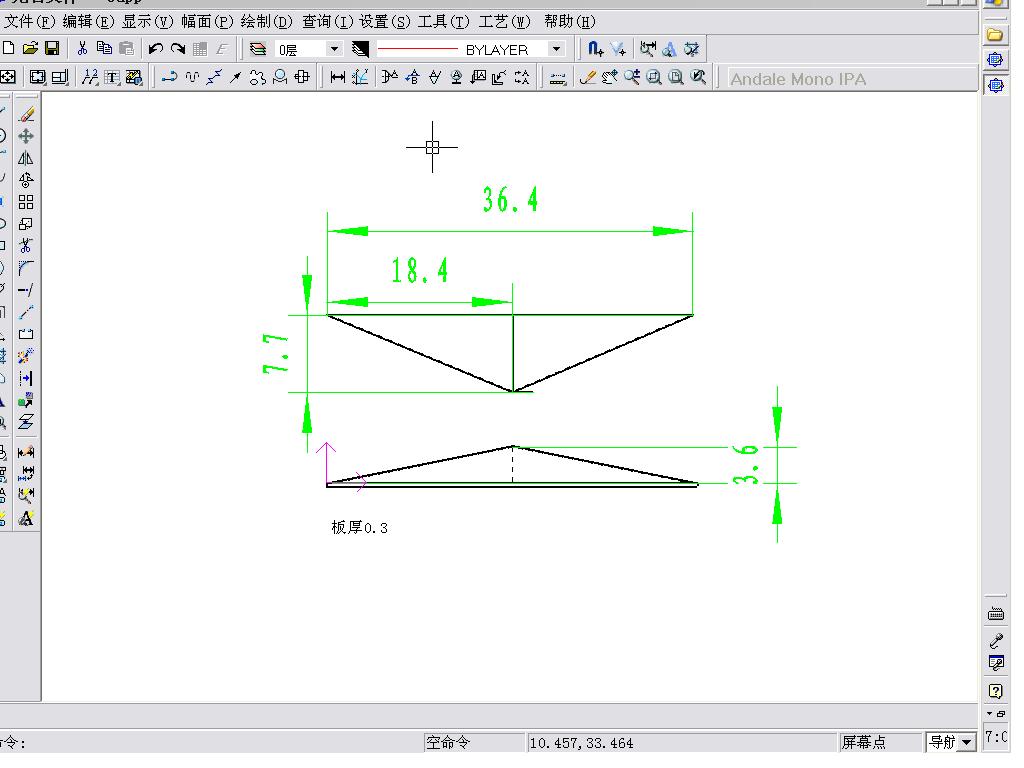

我的问题是：根据这个二维图画出实体的板金图。请高手给出步骤或提示。谢谢啊
