2010版无法画SW上机指导的锥齿轮

周娃娃 · 发表于 2012-8-5 21:12:02

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

非常感谢论坛上热心大大的帮忙，帮助小弟解决了上一个水龙头的问题，小弟在此深表感谢。

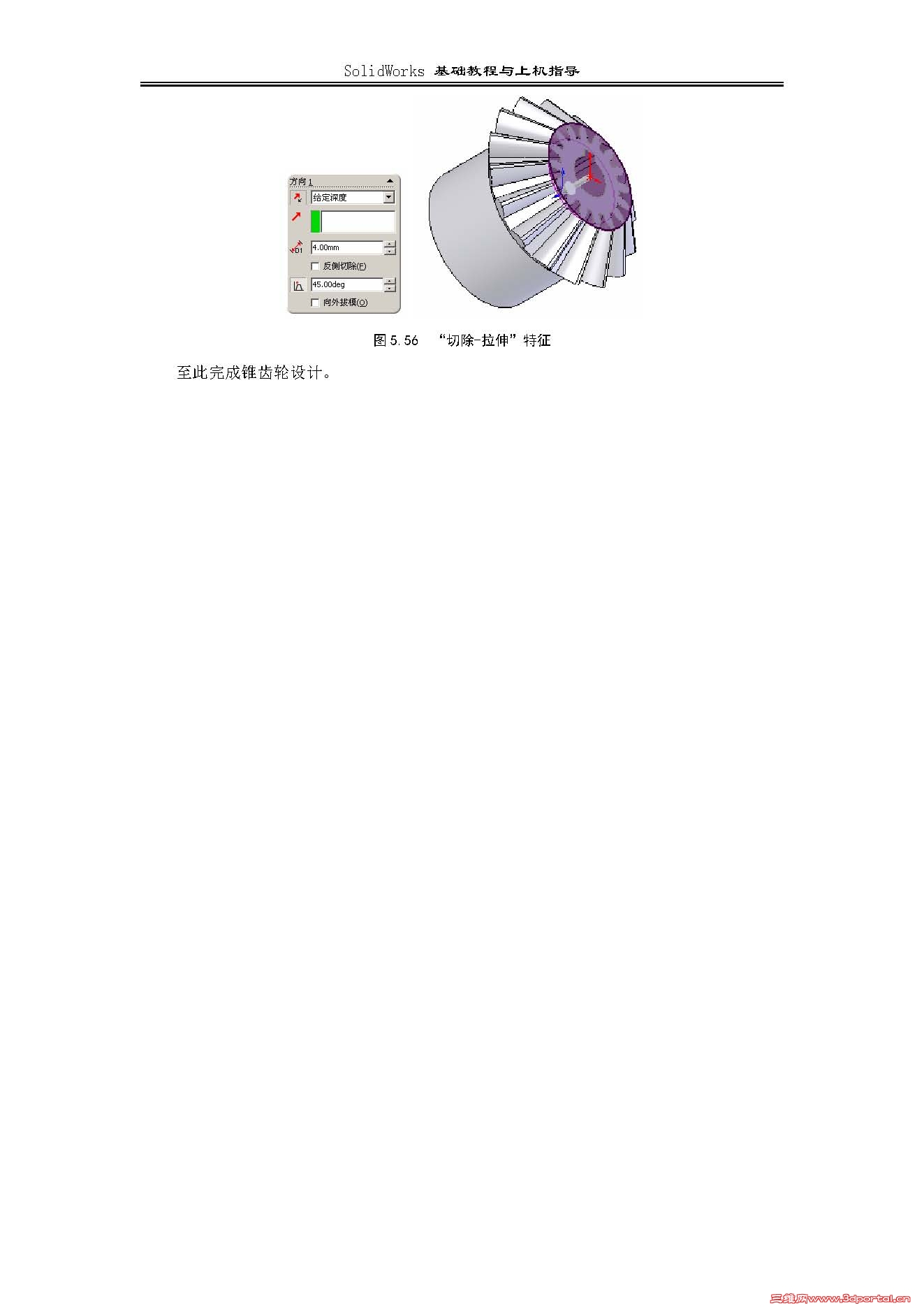

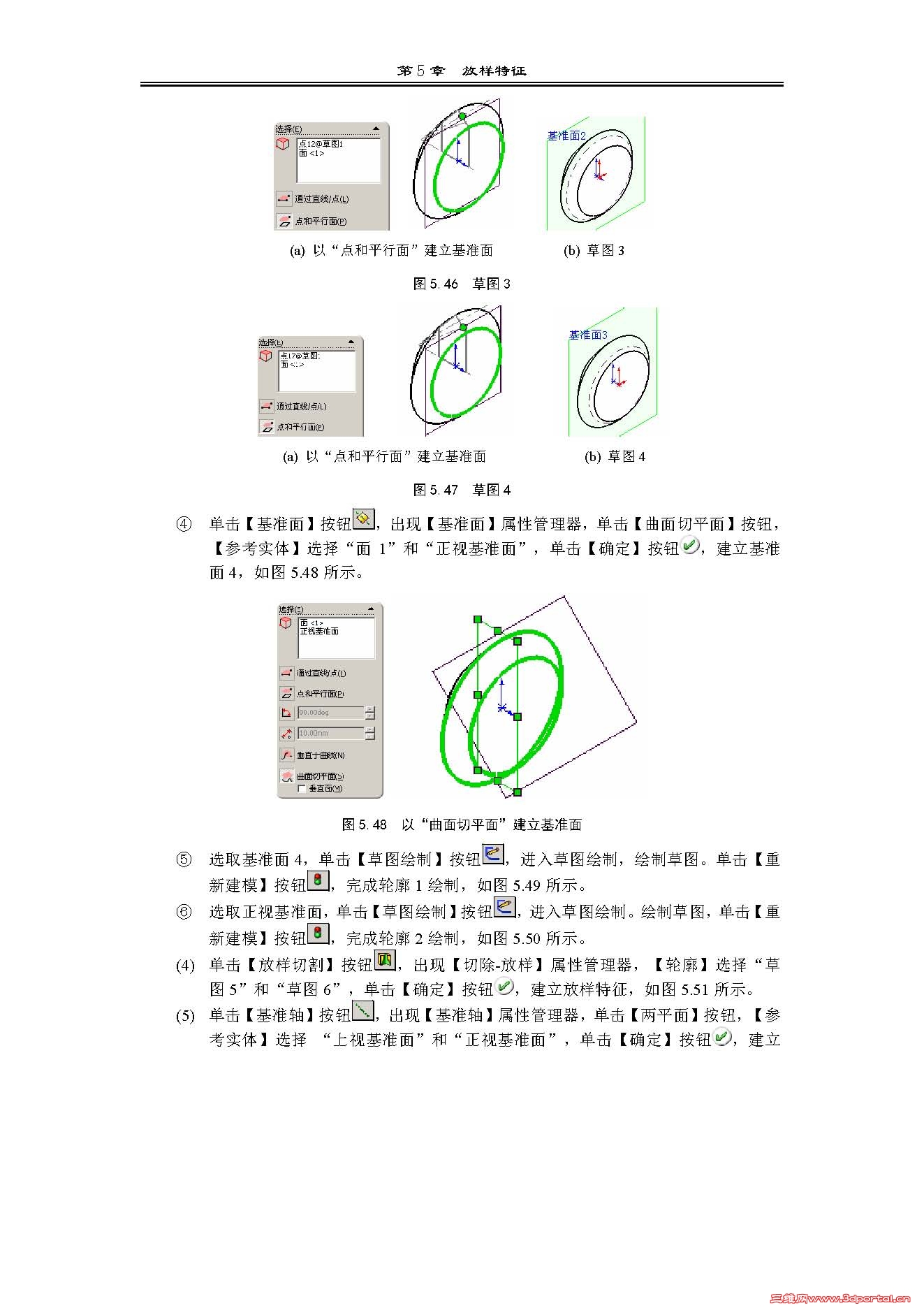

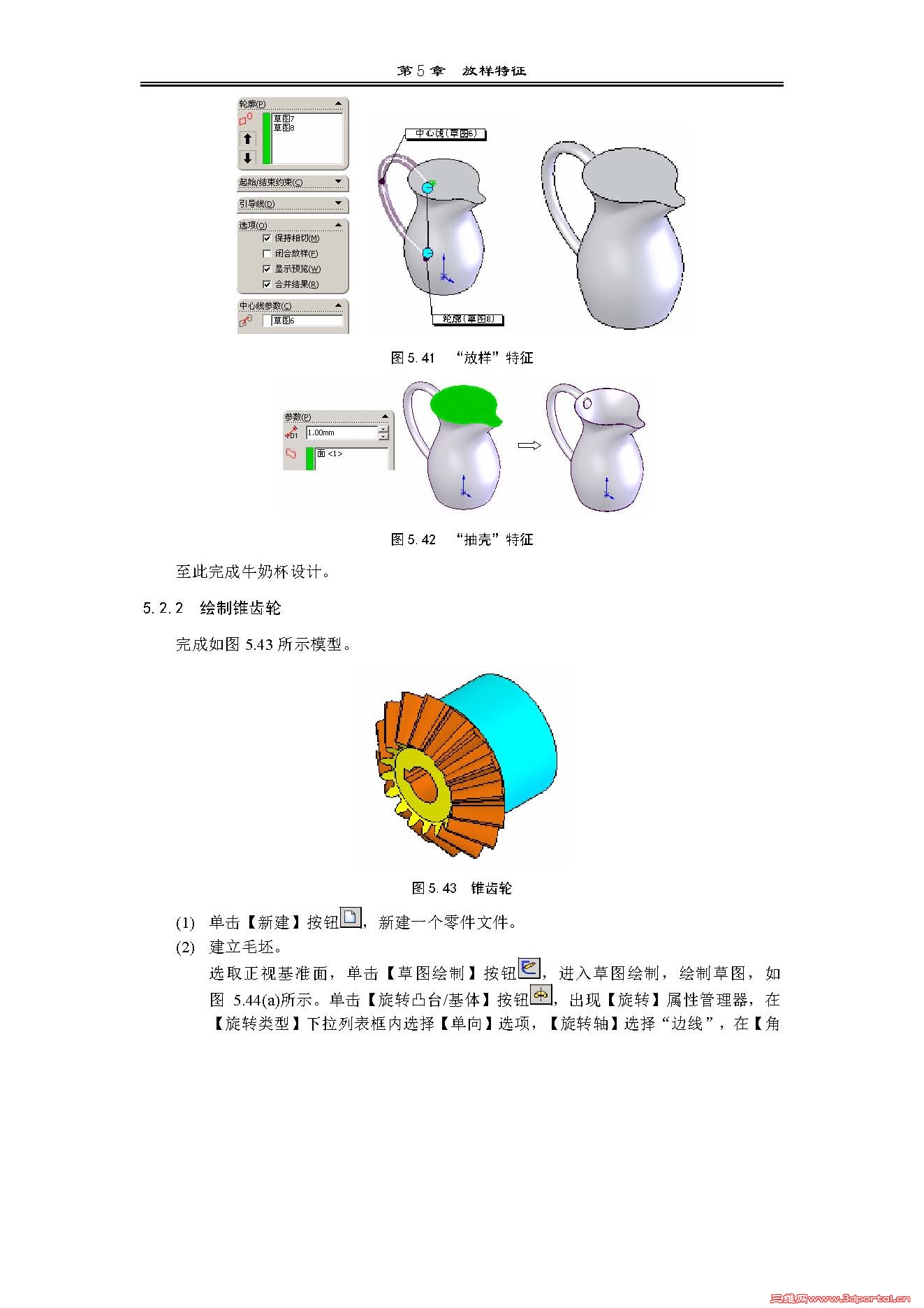

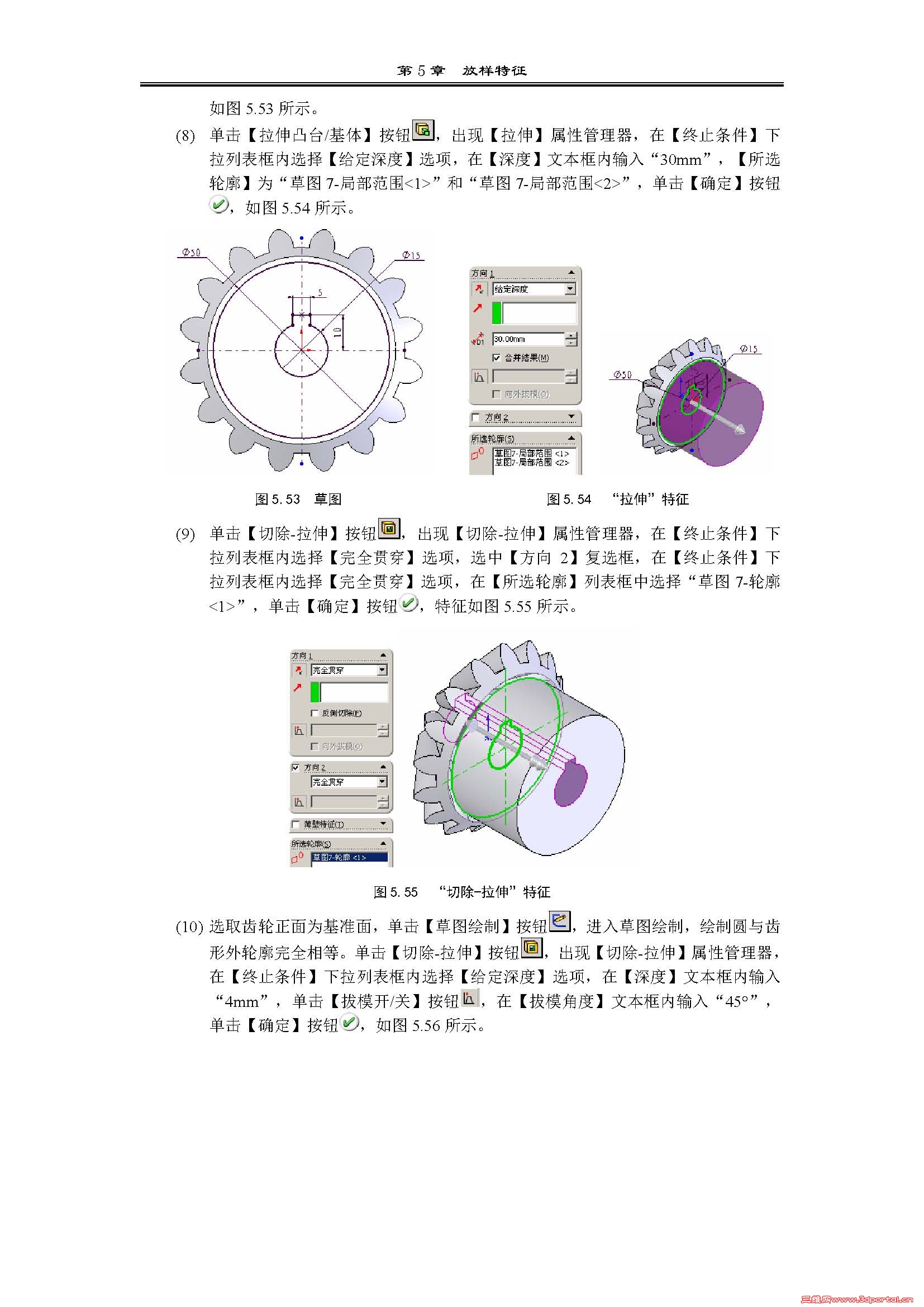

最近继续学习，又遇到了一个新的问题，无法完成SOLIDWORKS上机指导实例（技术工程学院）的5.2.2的锥齿轮的绘制。小弟用的是2010版，这个教程好像用的是2008版。小弟主要是卡在了创建轮廓线之第4步，里面有个【曲面切平面】，这个键我在2010里找遍了也没找到，请问应该如何处理？另外图5.49的轮廓1和5.50的轮廓2到底是什么样子的，我看不太懂。

附件有这个图的详细画法，谢谢各位大大了。

aj1721 · 发表于 2012-8-5 22:08:27

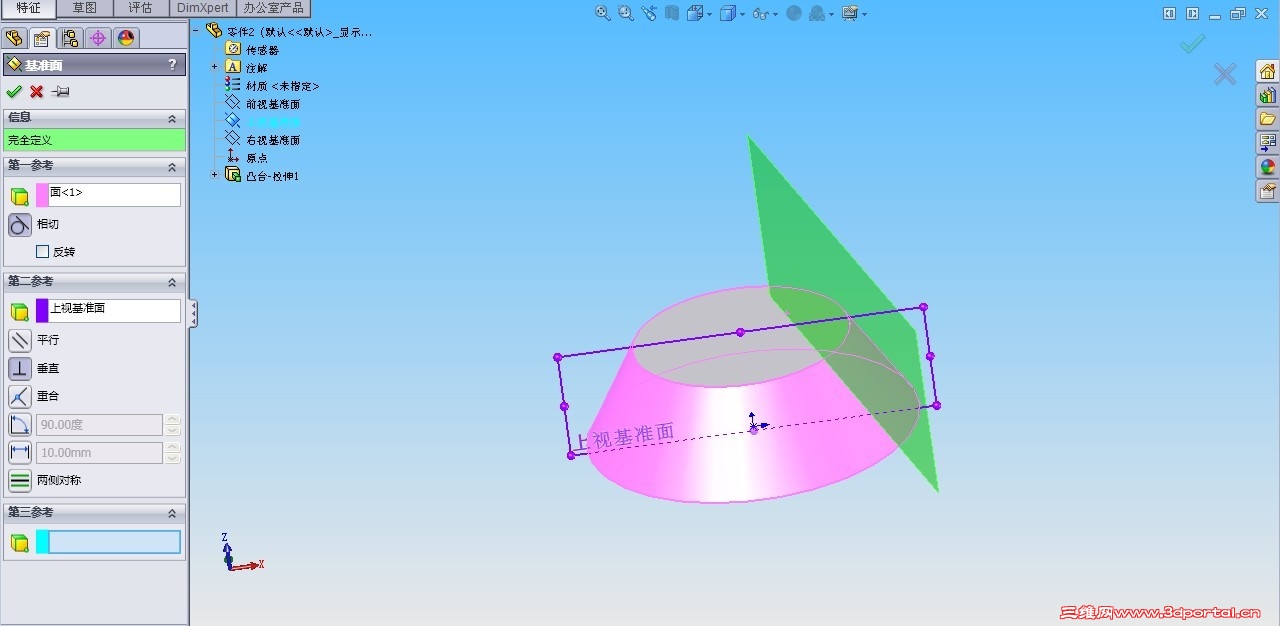

第一个问题：是要建一个基准面!只有点基准面、然后点圆弧面再加一个垂直的面。我这边12版的跟10版的不一样

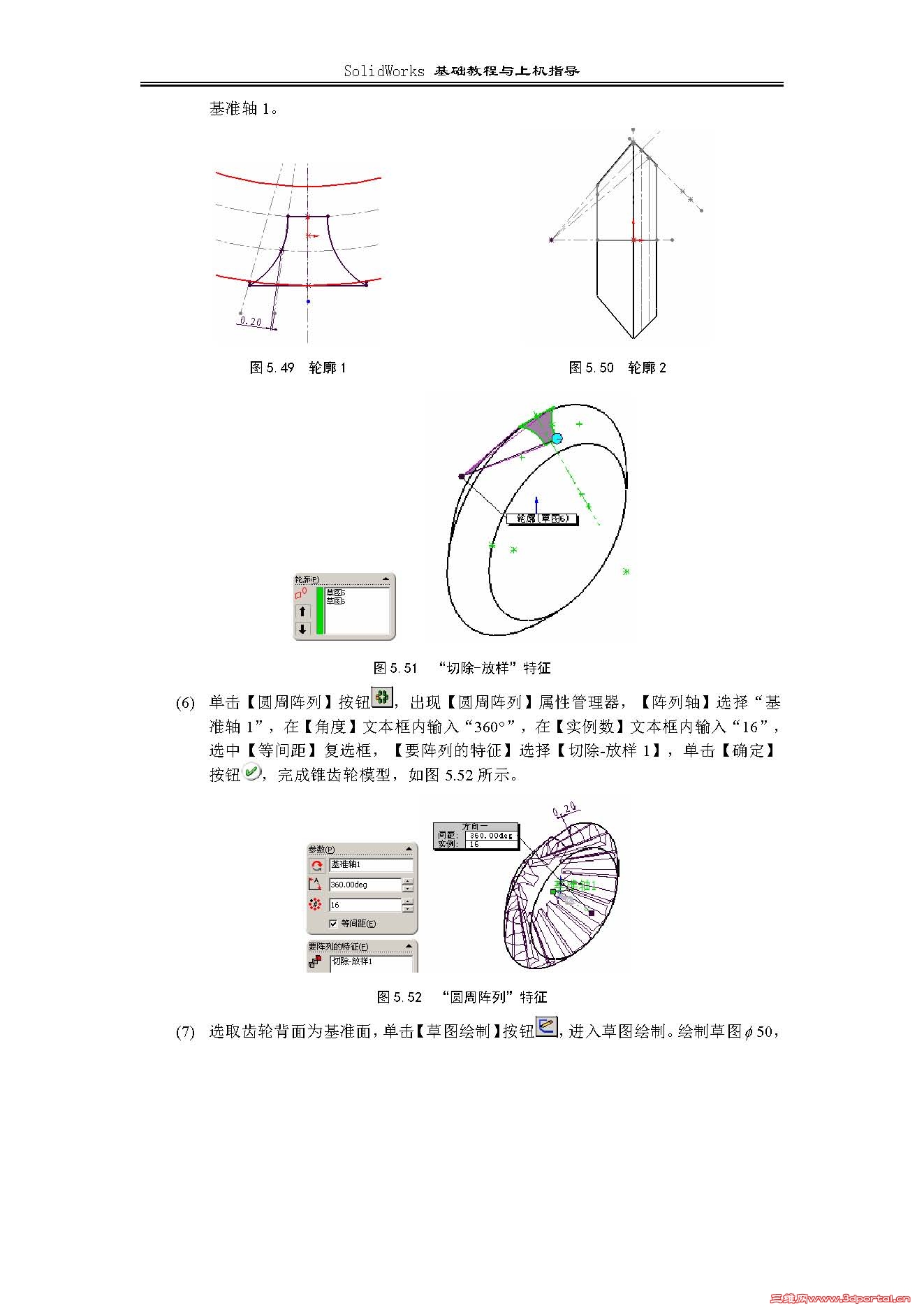

5.49跟5.50的图里面没给出尺寸。你要是想要详细的话去查下机械设计手册吧。里面应该有。两个图是形状差不多。大小不一样

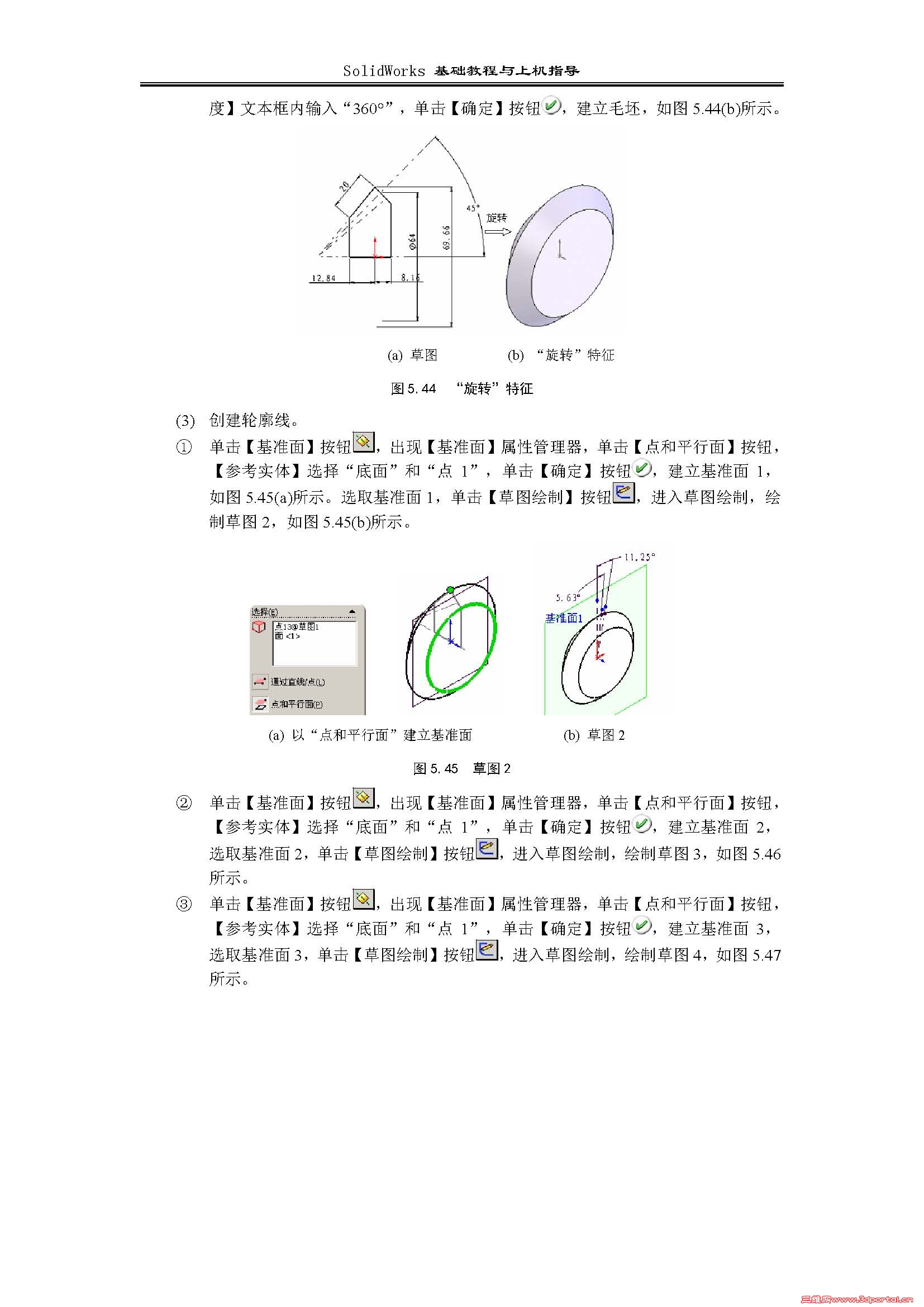

画这两个图的时候，先画5.44这三条虚线吧。后面定位比较容易定

周娃娃 · 发表于 2012-8-7 09:29:28

aj1721 发表于 2012-8-5 22:08 static/image/common/back.gif
$ [0 v& J* b+ ]; p: W+ w第一个问题：是要建一个基准面!只有点基准面、然后点圆弧面再加一个垂直的面。我这边12版的跟10版的不一样4 `& B* F' D" ?$ q+ {, s
...

谢谢老大，原来是画一个这样的面呀，我试试，应该不会有太大问题了，谢谢~~~
