SW2010外螺纹画法

weijin3141 · 发表于 2012-7-28 13:34:08

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

SW2010外螺纹怎么画？谢谢

hongwei_1987jp · 发表于 2012-7-28 14:18:11

在端面画草图圆，生成螺纹线，画一个三角轮廓，扫瞄切除

nude951 · 发表于 2012-7-28 16:58:17

谢谢楼上的提示

keilei001 · 发表于 2012-7-28 17:10:42

发现这里人气不高。
螺纹牙型是梯形而不三角形啊，具体见手册。

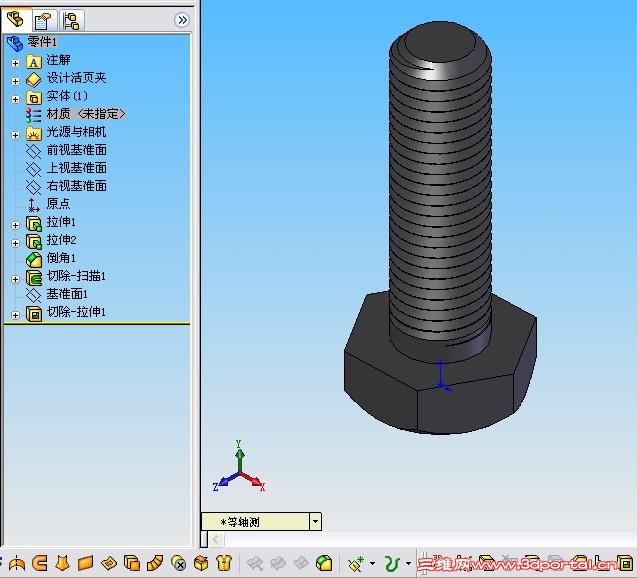

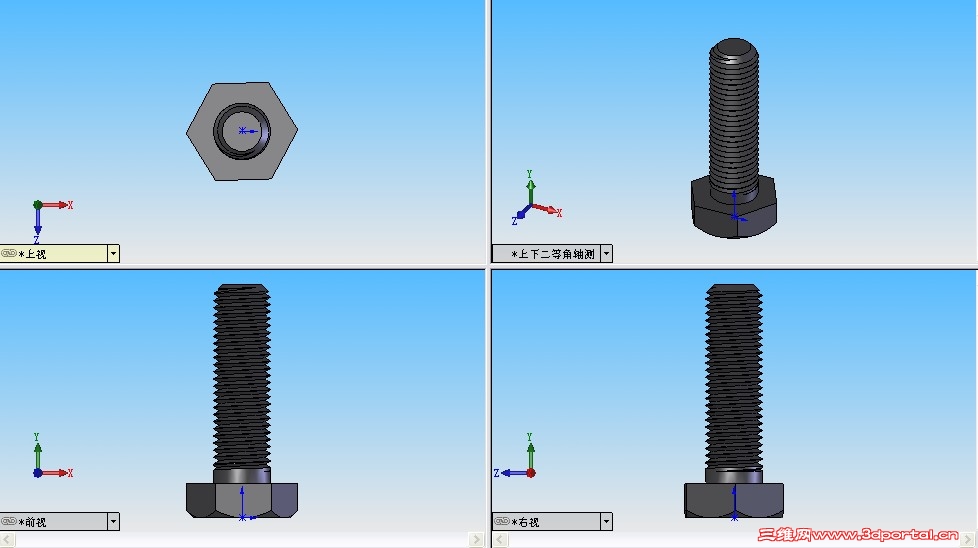

我是这样画螺纹的，供楼主参考：

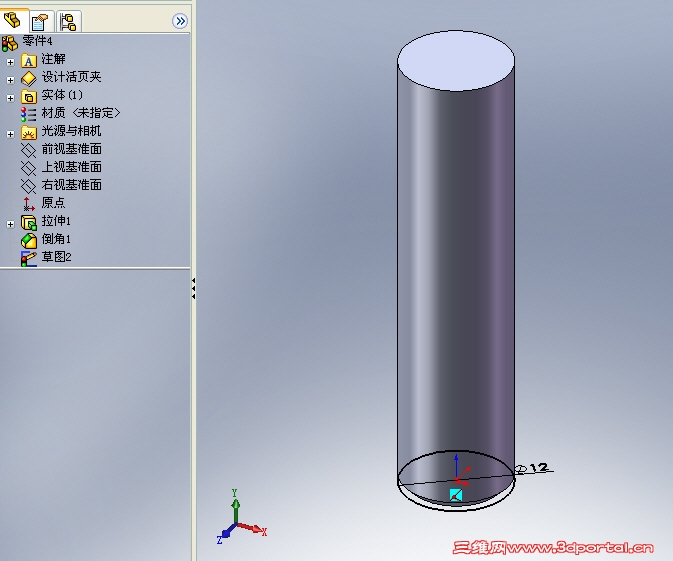

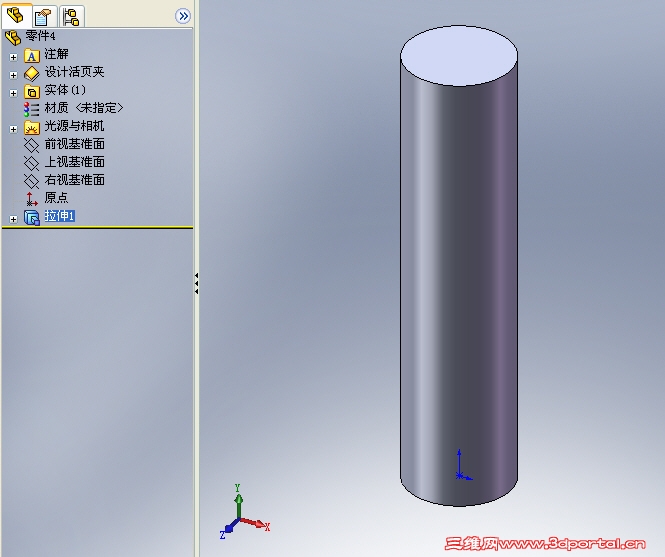

按螺纹直径拉伸圆柱

再按螺纹直径画草图圆来定义螺旋线

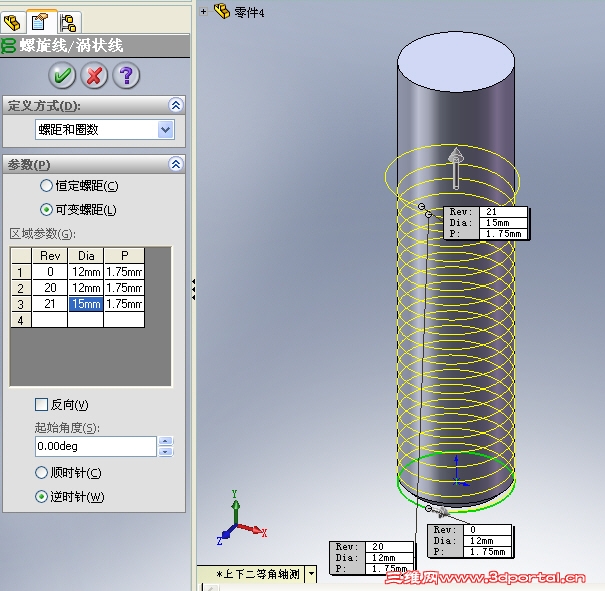

插入螺旋线，加一圈收尾

新建基准面

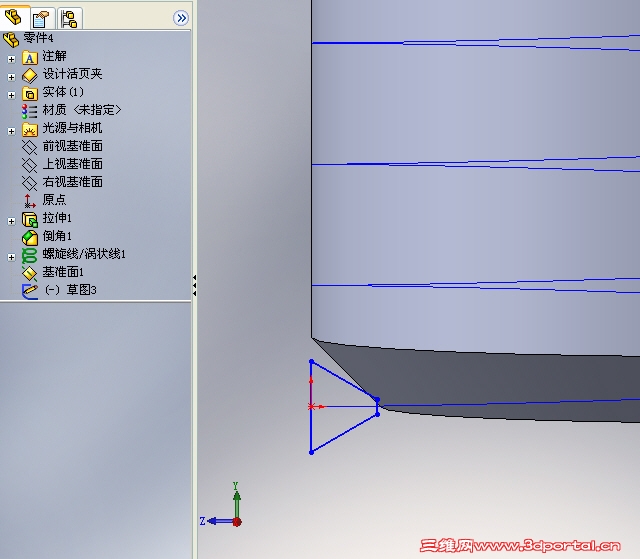

在新基准面上绘图

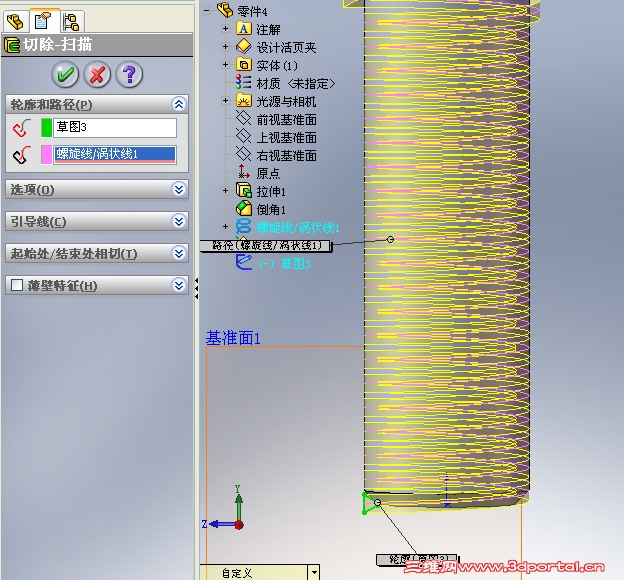

扫描切除

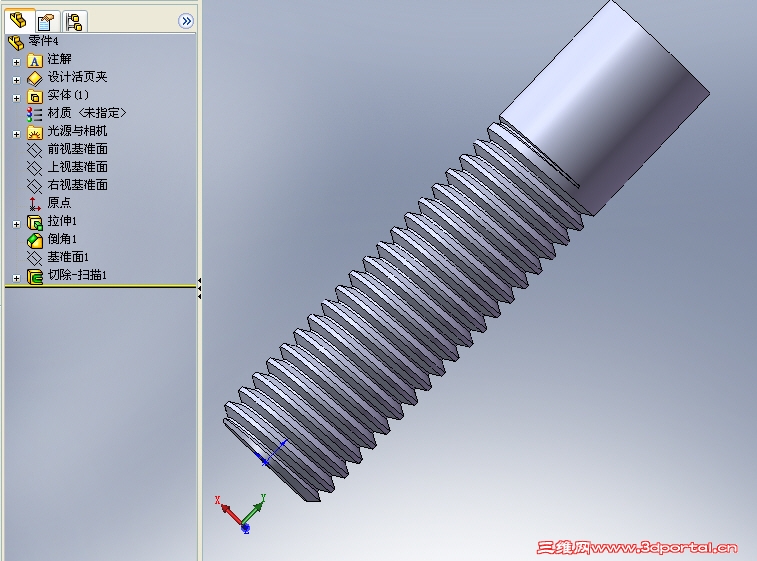

OK

wwwzzzvvv · 发表于 2012-7-28 18:49:49

keilei001 发表于 2012-7-28 17:10 static/image/common/back.gif4 W3 |' _" A, f Q0 P1 K- ^1 ~
发现这里人气不高。! \; g3 ?7 G* P3 l- u! s
螺纹牙型是梯形而不三角形啊，具体见手册。( U; ]0 d8 R6 V# ~1 z0 w! Z5 `% c
我是这样画螺纹的，供楼主参考：

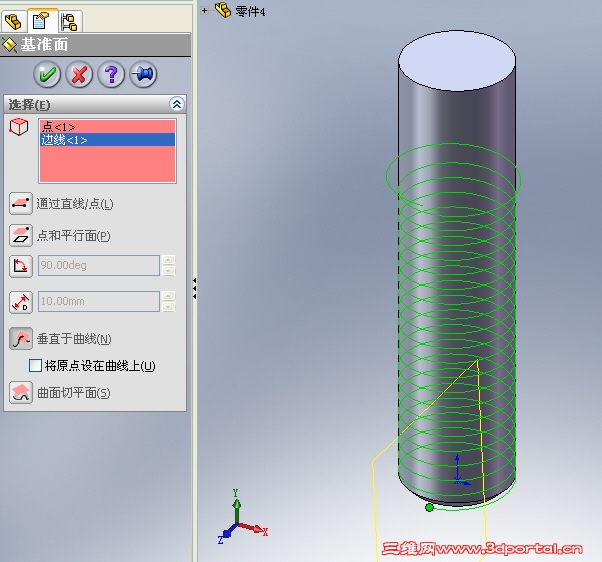

图4的基准面可以省略……

wwwzzzvvv · 发表于 2012-7-28 18:54:03

很久以前画的，还是用SW2006版的时候画的……

keilei001 · 发表于 2012-7-28 21:29:36

wwwzzzvvv 发表于 2012-7-28 18:49 static/image/common/back.gif( L' [) ?/ W6 y+ m0 {: ]$ P2 M- L# s
图4的基准面可以省略……

不用基准面是用添加几何关系是吧，这个老手才可以啊。

zw007x · 发表于 2012-7-29 20:47:04

keilei001 发表于 2012-7-28 21:29 static/image/common/back.gif
) M0 B: G- g5 Q# T3 c不用基准面是用添加几何关系是吧，这个老手才可以啊。

不是添加几何关系，是选择前，右，上三个基准面中的一个就可以实现了，具体选择哪一个基准面，要看你初始是怎么建模的了

zw007x · 发表于 2012-7-29 20:49:55

例如，你拉伸草图选择的是上视基准面，那么扫描切除草图的基准面可以选择前视或右视基准面。不需新建基准面1

keilei001 · 发表于 2012-7-29 23:29:33

zw007x 发表于 2012-7-29 20:49 static/image/common/back.gif% p& Z9 `1 u1 f+ y' l
例如，你拉伸草图选择的是上视基准面，那么扫描切除草图的基准面可以选择前视或右视基准面。不需新建基准面 ...

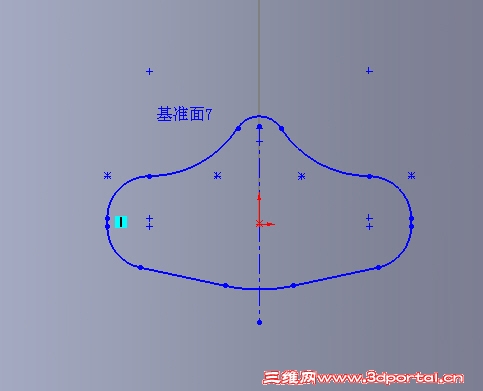

谢谢，有时间试试，但对于一些复杂的扫描截面，比如这个，我只能在新建的基准面对着原点画，除此外我不知道该怎样准确定位，还望赐教。

dx198716 · 发表于 2012-8-3 15:02:52

你们怎么牛唇不对马嘴啊，他说的是不用你新建一个面去画截面，你说的又是哪个……

居然不会游泳 · 发表于 2012-8-23 22:04:10

今天又学了一招

信游 · 发表于 2012-8-23 22:47:52

还是不会啊

tolam · 发表于 2012-8-24 08:33:22

好好.十分容易

:lol:

阿帕奇 · 发表于 2012-8-24 09:05:11

信游发表于 2012-8-23 22:47 static/image/common/back.gif _2 f4 R6 U8 N5 U: F( @- E [
还是不会啊

就是扫描切除命令的使用及螺纹尺寸规格的熟悉

wang999m · 发表于 2012-8-24 09:31:21

:)都是不錯的方法---感謝樓主們的無私分享！！

邱正發 · 发表于 2012-8-24 18:08:10

學習了感謝樓主的分享

五行居士 · 发表于 2012-8-24 20:35:52

solidworks标准件库下载,哪儿有

godpower888 · 发表于 2012-8-25 17:41:25

还可以用“装饰螺纹线”命令吧

panda211314 · 发表于 2012-8-26 19:55:13

不错，不过是装饰用，随便装饰下螺纹就可以了

hxlun · 发表于 2012-8-27 09:02:30

出工程图的话，只需要添加装饰螺纹线

江山魂 · 发表于 2012-12-9 20:42:18

wwwzzzvvv 发表于 2012-7-28 18:54 static/image/common/back.gif# w( I( O) }9 f7 ]. H$ A
很久以前画的，还是用SW2006版的时候画的……

谢谢了，不是添加几何关系，是选择前，右，上三个基准面中的一个就可以实现了，具体选择哪一个基准面，要看你初始是怎么建模的了

蛋挞丶 · 发表于 2013-8-5 08:35:05

翰林玉士 · 发表于 2013-9-3 13:33:50

收尾不会呀主要是收尾

lianghongfei · 发表于 2013-12-12 15:02:55

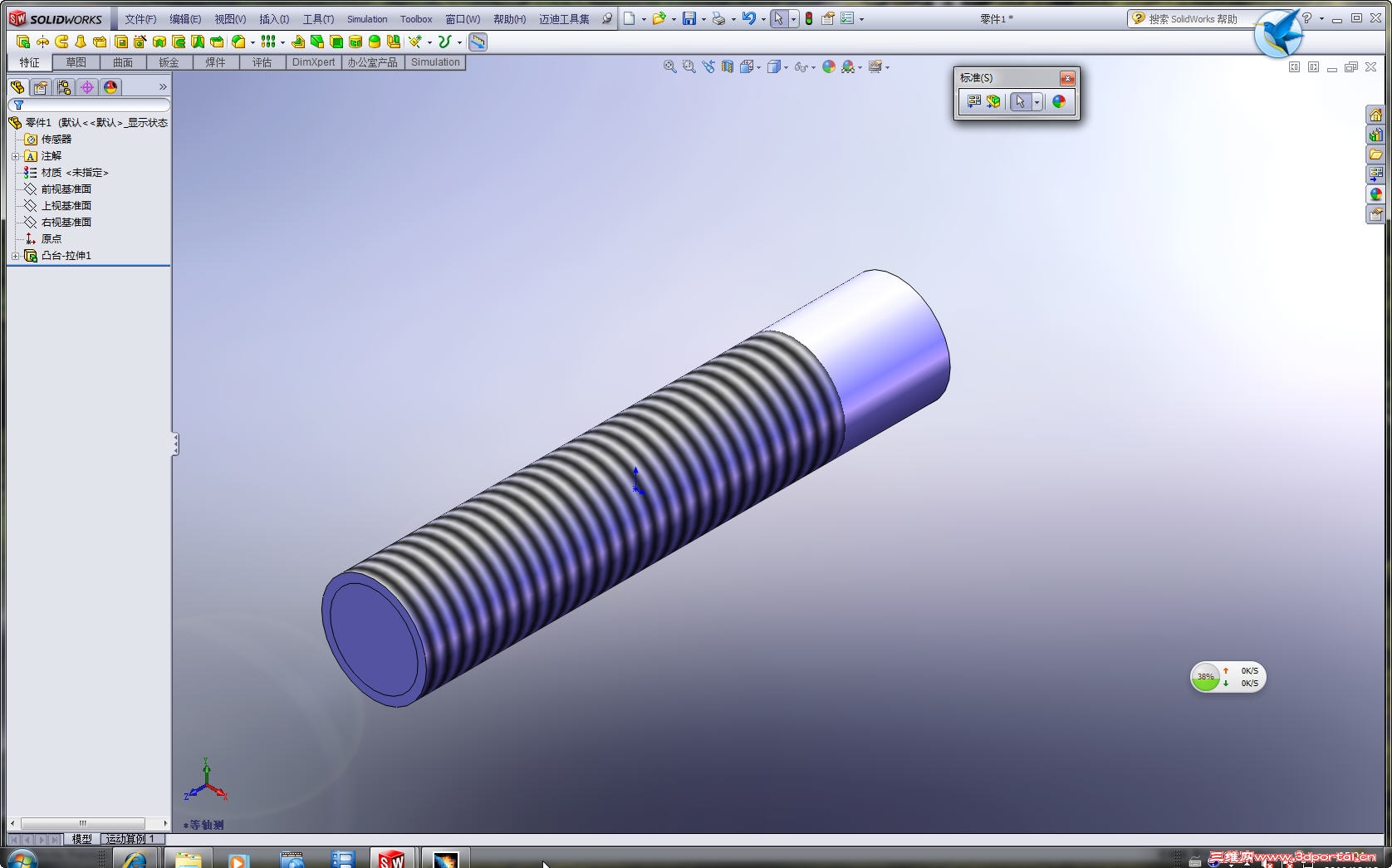

建议你最好用一下命令：插入-注解-装饰螺纹线，你出工程图的时候带着螺纹线，学习的时候画画行，工作不需要画（低效），如下图：
