这个螺旋槽怎么画？

bcss

, e" ~1 M: X$ Q7 k; X( O  r$ [

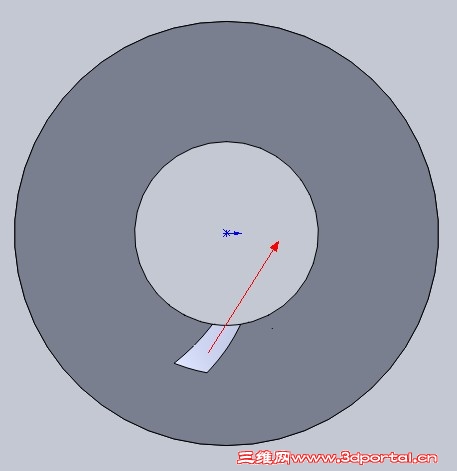

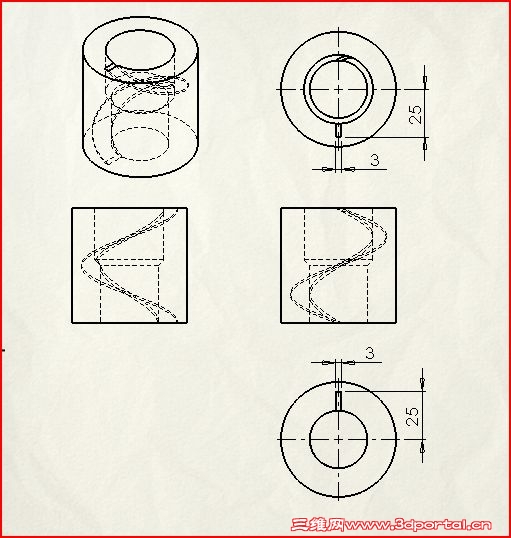

在内壁上画一个螺旋槽，如图：

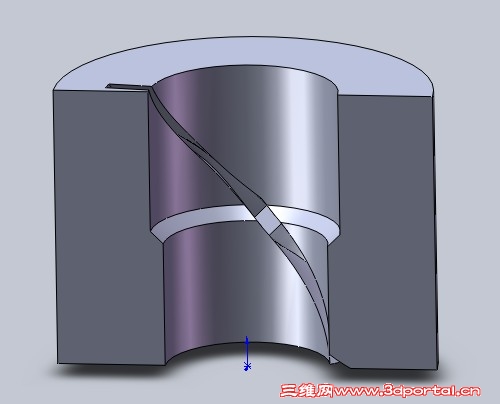

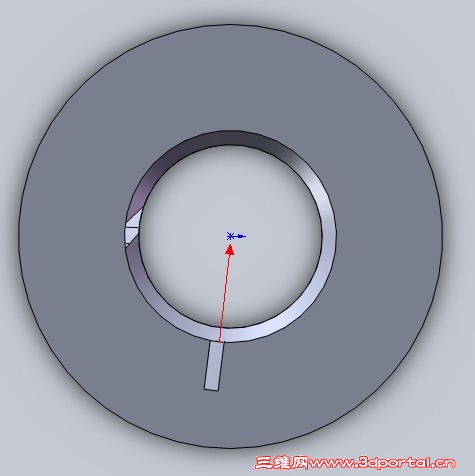

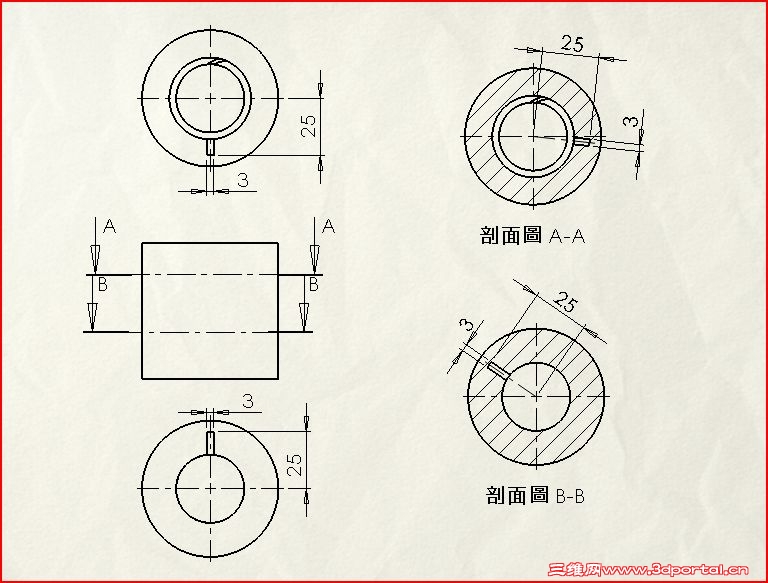

6 m: e2 I; B# c4 q" W要求任意位置槽的深度相等，槽始终正对圆柱的中心，上视图是对的，下视图就偏了。在45度斜面的地方，槽的形状也不对劲。
不知怎样才能画好，如果需要，部分位置可以用小圆弧连接。
螺旋槽问题.rar (135 KB, 下载次数: 11)

2012-7-16 19:29 上传

点击文件名下载附件 SW2010文件
% `; V# f* b& G) b0 }

shifengjian

扫描切除不行吗？

hero522

: b2 q: L. I' R# q9 x
附上限制條件圖片以及SW2008檔案

' z% ?9 C/ Z3 F/ s2 Y  ^7 x6 d, a
零件1掃出.zip (158.91 KB, 下载次数: 21)

2012-7-16 19:57 上传

点击文件名下载附件 SW2008

bcss

$ X) V. q4 ?6 d- z7 u; g4 Y4 r
) }7 p' H# r% a6 K9 P+ I3楼，你的螺旋线是圆柱状的，我需要的是螺旋槽是跟随内孔直径变化的，也就是任意位置螺旋槽的深度都相等的效果。

hero522

bcss 发表于 2012-7-16 20:05 static/image/common/back.gif
3楼，你的螺旋线是圆柱状的，我需要的是螺旋槽是跟随内孔直径变化的，也就是任意位置螺旋槽的深度都相等的效 ...

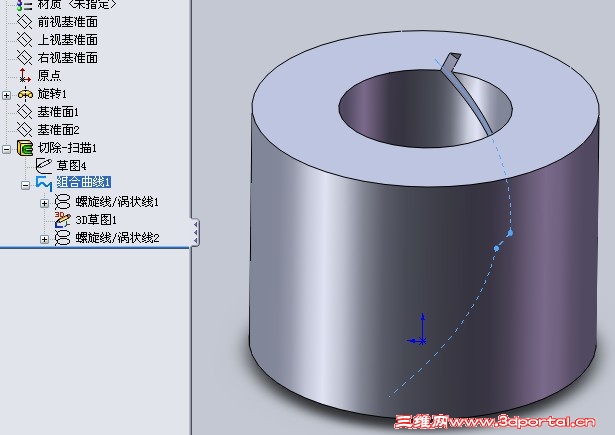

sw2008 零件1掃出.zip (119.06 KB, 下载次数: 18)

2012-7-16 20:48 上传

点击文件名下载附件

bcss

谢谢，就是这种效果，只是还没看懂怎么画的。

hero522

- k+ S0 ~( R; D  c8 o& b

bcss 发表于 2012-7-16 21:59 http://www.3dportal.cn/discuz/static/image/common/back.gif
谢谢，就是这种效果，只是还没看懂怎么画的。

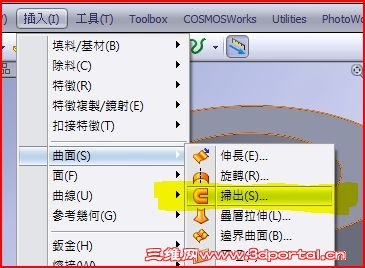

5 g% v9 |5 ]% h: ]這個方法是利用曲面除料，建立幾個曲面將要除料部分包圍起來。這樣就可以用曲面除料功能了

所要建立的這個槽每個面單獨來看都很單純

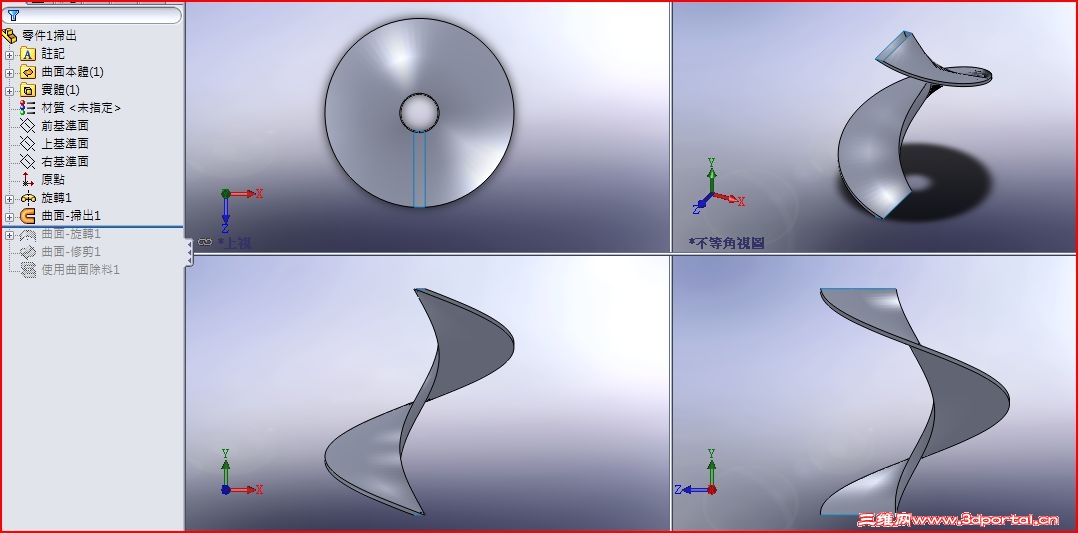

( N% c' U, J/ n5 y8 @( C2個螺旋曲面--使用掃出
) r; |% s" B) _) [+ Y
/ g  f  x5 f; ]7 w0 X

" }& A! z& R2 k* c6 j/ T

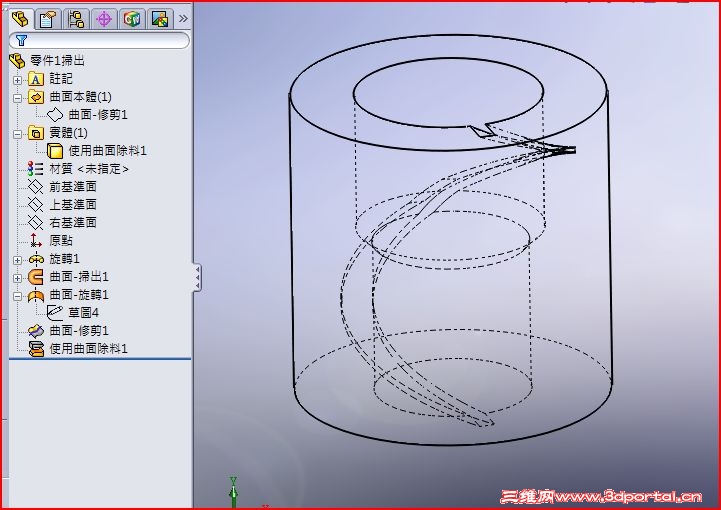

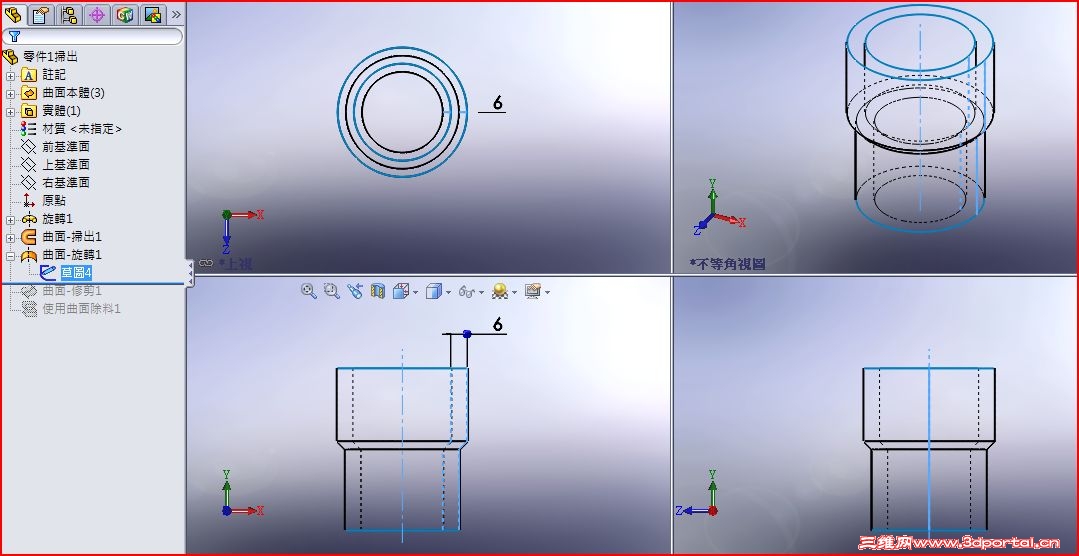

兩個等距曲面使用旋轉填料
- g* {5 X8 o. S2 ^) x

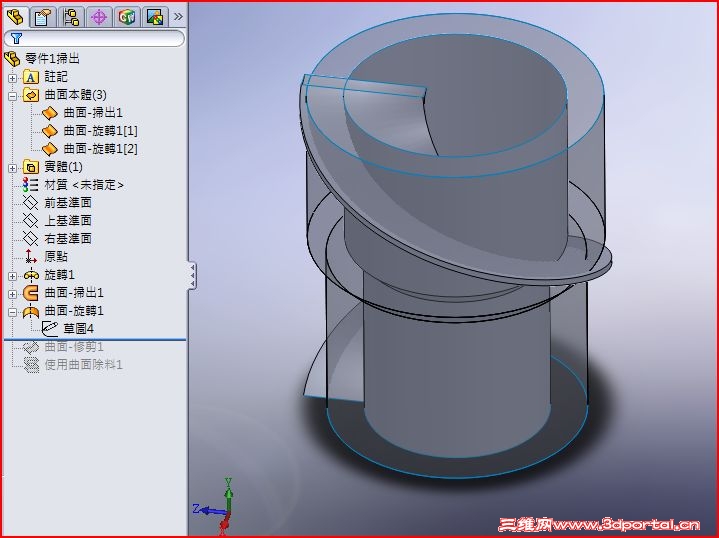

, C- ~, Q9 p% I0 l/ g! X+ L7 ]9 \兩組曲面
3 @3 L1 L+ }0 P# C& T/ a2 p


使用曲面修剪，減除不要的部分

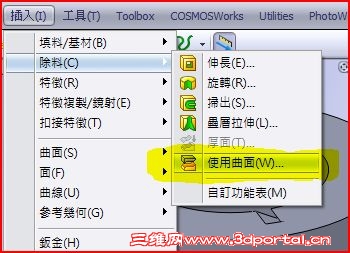

' c  [5 }0 o) _; q; z/ |& @如第一張圖使用曲面除料
除料前

除料後
( Y4 b, a. ?* ^& q' `8 m
- F" A. V! n2 Z7 g4 k! W
/ O! j5 D# U. j3 v. o% q
