SW的画图问题

shilychang · 发表于 2012-7-11 21:33:46

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如何仅通过复杂装配体，画出其三维图?有没有什么技巧？

hongwei_1987jp · 发表于 2012-7-11 22:52:04

不知道你的装配体，复杂程度

把装配体，制作工程图（三视图）导入到CAD里去，用CAD的三视图草图来做做看

wwl970 · 发表于 2012-7-12 08:02:48

我一般的习惯是画零件模型再装配

geyintao168 · 发表于 2012-7-12 08:07:38

如果是很复杂的装配体最好先画零件装配

sdsh · 发表于 2012-7-12 08:10:30

我习惯于从上而下进行建模，可以直接用上面的基准

sdsh · 发表于 2012-7-12 08:13:06

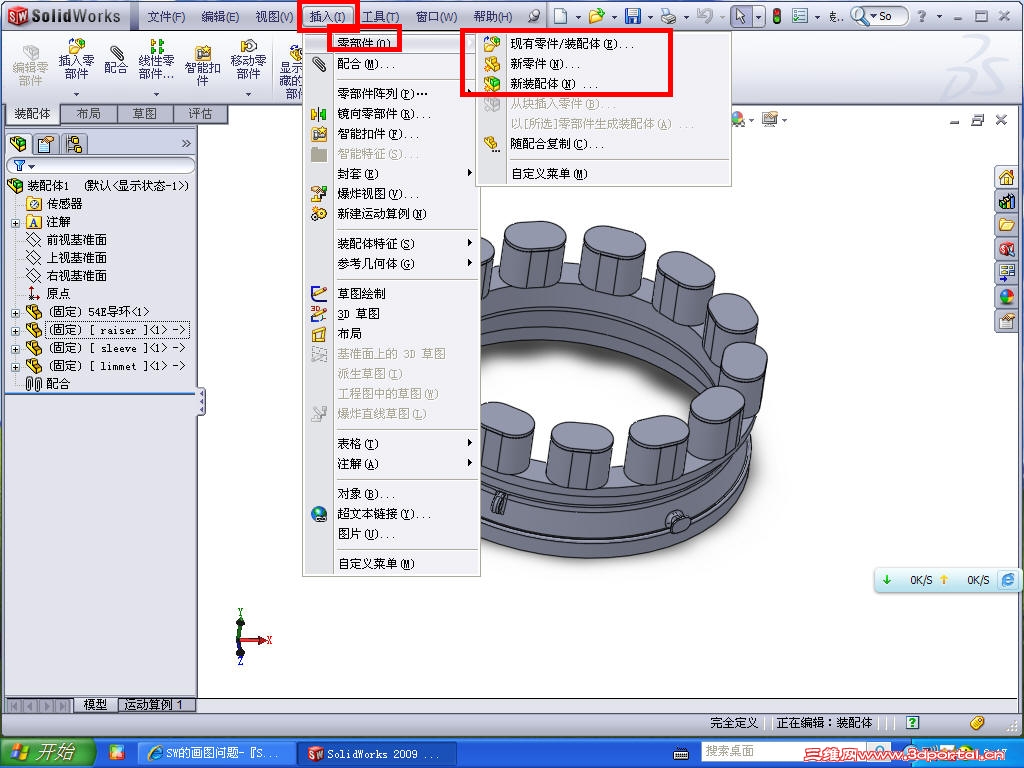

先画主零件新建装配体插入现有零件（先画好的主零件）插入新零件这样就可以一个个建出新零件了

sdsh · 发表于 2012-7-12 08:19:06

shilychang · 发表于 2012-7-12 08:28:24

hongwei_1987jp 发表于 2012-7-11 22:52 static/image/common/back.gif) z2 d9 @# [; ^' h" A1 I
不知道你的装配体，复杂程度3 F/ a R% G' ?7 m0 K' ^8 e9 [

N: k5 E$ ^9 J$ ~ y) |1 W把装配体，制作工程图（三视图）导入到CAD里去，用CAD的三视图草图来做做看 ...

谢谢！这个办法不错，但是尺寸米有，装配时会出现很多问题。我用这中方法画出的有点丑。。

shilychang · 发表于 2012-7-12 08:29:18

sdsh 发表于 2012-7-12 08:13 static/image/common/back.gif. S' B9 p( @5 V4 N! E
先画主零件新建装配体插入现有零件（先画好的主零件）插入新零件这样就可以一个个建出新零件了

主要是米有尺寸，只有基本长宽高

hongwei_1987jp · 发表于 2012-7-12 16:34:17

shilychang 发表于 2012-7-12 08:28 static/image/common/back.gif
8 q# i9 P4 {& d7 g- {% H4 [谢谢！这个办法不错，但是尺寸米有，装配时会出现很多问题。我用这中方法画出的有点丑。。

把CAD草图复制到SW里，你标注尺寸就可以

道中道 · 发表于 2012-7-20 10:43:04

可以先画出装配体（也就是一个零件），然后将这个复杂的零件，分解成各个零件。sw有这个功能的。
