[分享] 深沟球轴承的三维画法

[复制链接]
发表于 2012-7-6 17:28:07 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 lvdeping 于 2012-7-6 17:30 编辑 0 h9 ?/ D* A0 Z1 C7 q
7 `! [+ L/ q' D- @4 _6 z1 W; W8 ?
    经常看到一些教科书及视频教程中的建模都是用坐标来定位基点,俺接触的有许多新手在三维空间对世界坐标,相对座标的使用一时无法理解,建模甚是费劲。所以做了一个不用坐标建模的教程,供新手参考。
   这个方法不需用到坐标,只要注意画些基准线,同样能很方便地建模。这也许不是理想及规范的建模方法,但对一些不是复杂形状的物体建模还是比较方便的。在这里提一下,在建模前应根据所要画的物体设置好相应的图层,以便在建模中隐藏或锁定,这样可以关闭隐掉线条及防止在建模中无意移动位置。
   俺这是在2012版中做的,但这个方法在2004版以上的版本中均可应用。
   教程中难免存在错误,望看出来的同仁给予指正,以免误人子弟。7 l! A' C" h) A$ h& G
5 u! N9 o+ g5 }

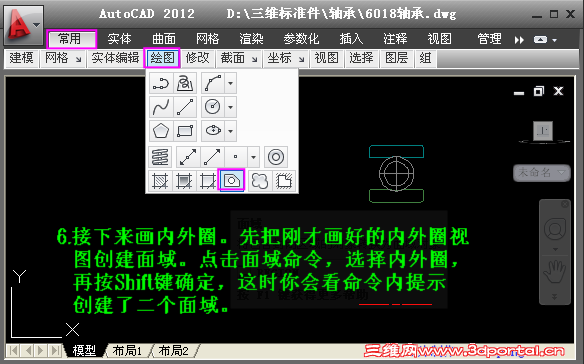

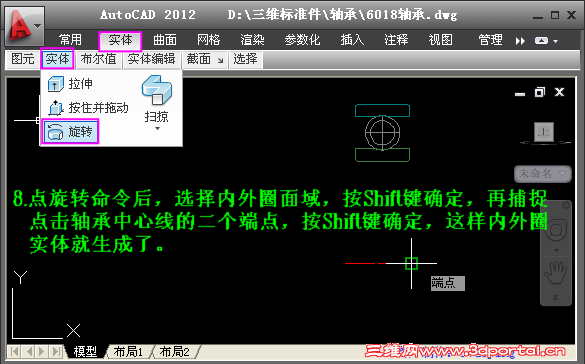

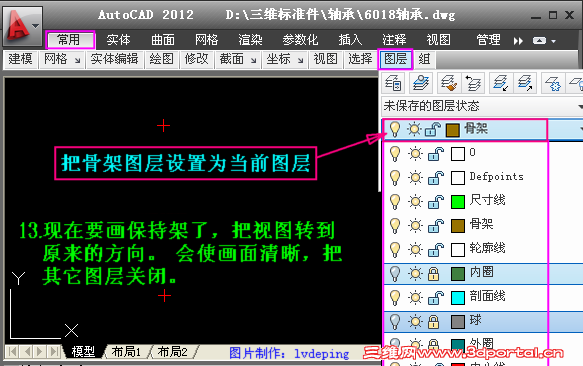

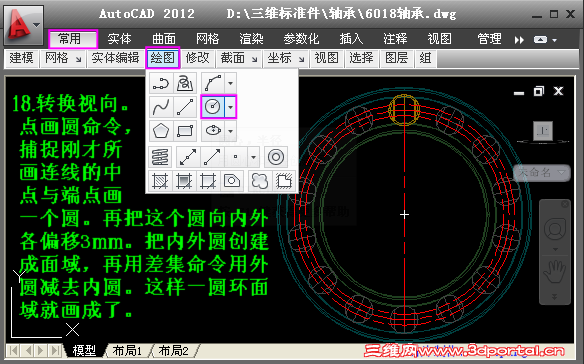

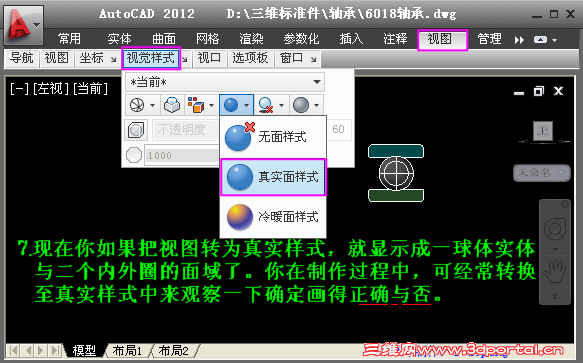

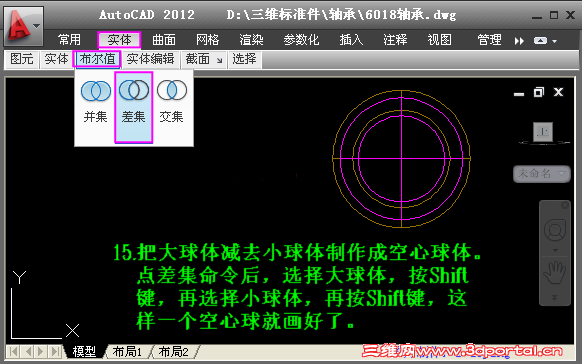

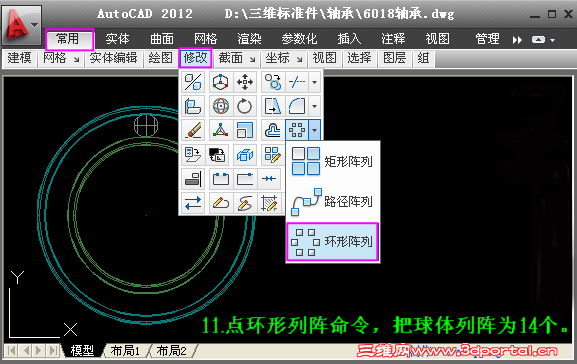

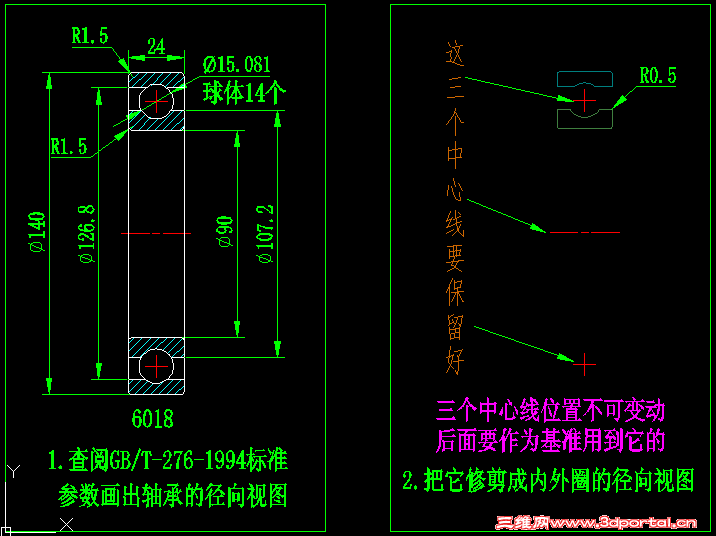

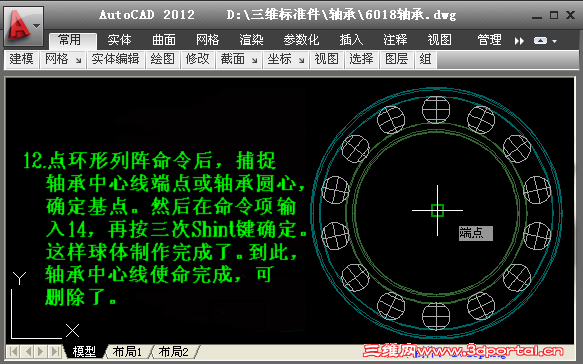

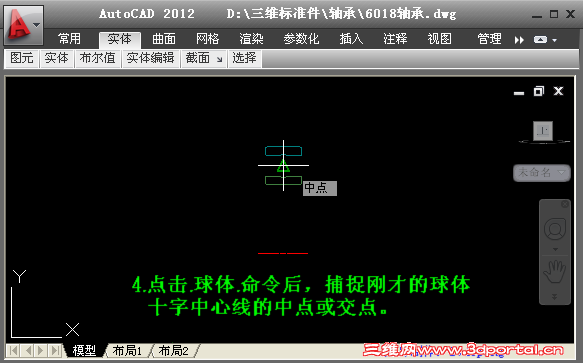

轴承1.PNG 4 B; M: L  J, l" @* \

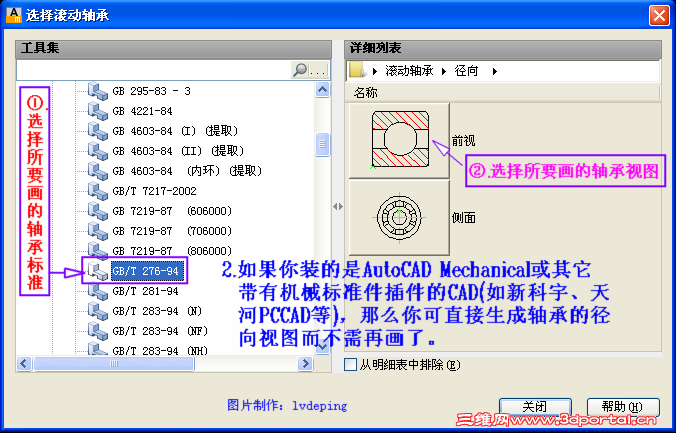

- ]9 Z  V0 G7 H' `) O3 z
$ k" V; K9 L  J1 c4 {; ]' C5 |! }! @6 v- e  q, J# n) ?

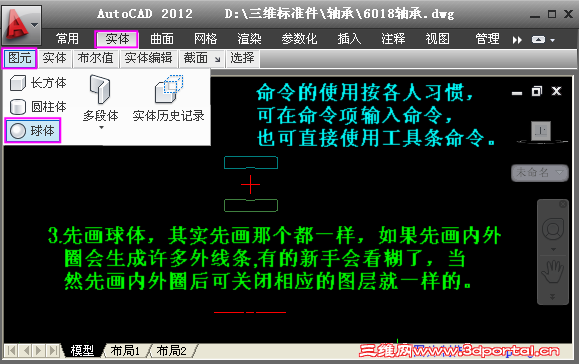

轴承3.PNG   I& h# M" z4 }- f

  h* k- ^" d$ \1 r1 l/ D3 q 轴承4.PNG
! N/ x! K% t: m' r4 S. y+ g0 ^

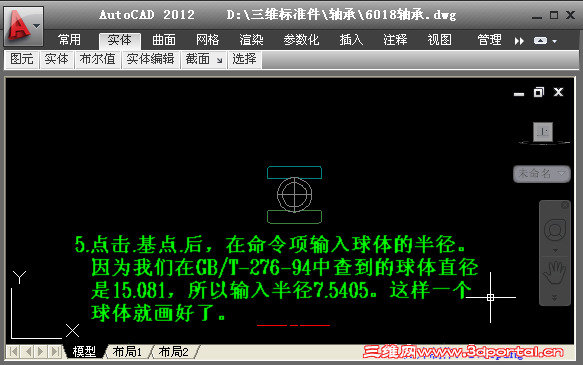

轴承5.PNG ) L* {& _2 k0 u1 G  [9 n3 k

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 原创内容

查看全部评分

 楼主| 发表于 2012-7-6 17:32:35 | 显示全部楼层 来自: 中国江苏无锡
' o: E" e% g% K6 h$ v" d

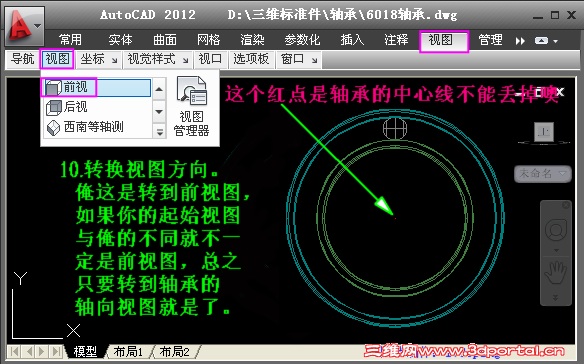

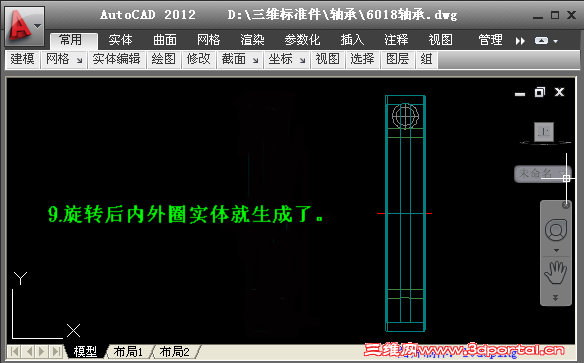

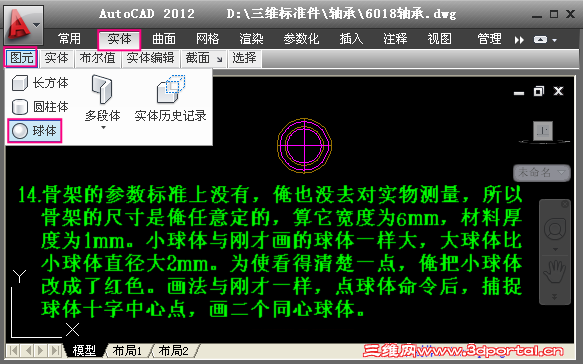

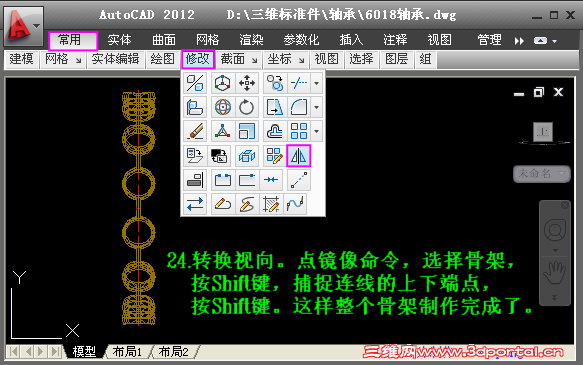

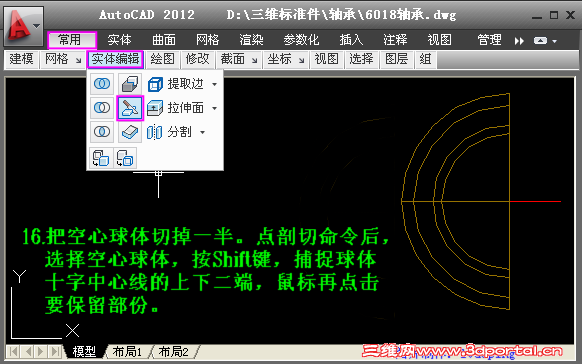

" I: B4 f$ I. J0 ?  l& C5 j2 n* Q: w 轴承16.PNG
+ K6 X! S% l  j5 X

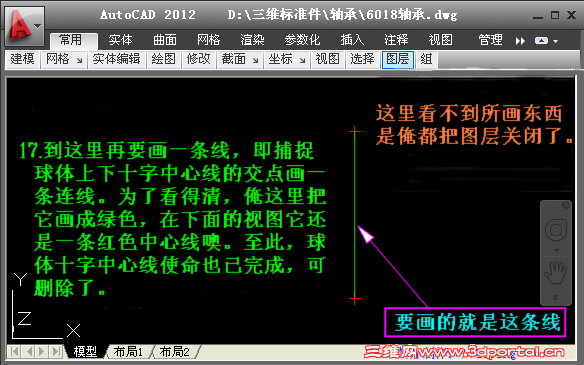

$ P! _& y- C& g- K: Q5 Q3 O 轴承17.PNG 4 l% D3 x+ y# A
9 @0 s3 l2 k4 Q* T9 m
轴承18.PNG 3 i6 U) h5 R; o" ]9 Y  u

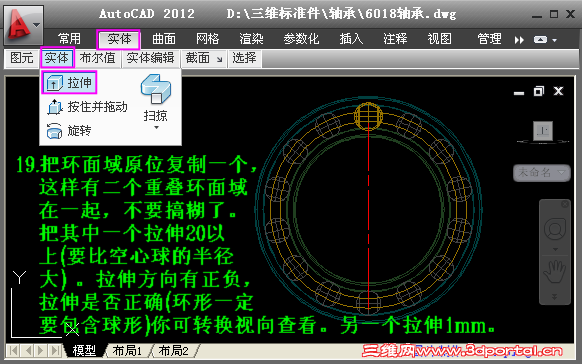

, j* w4 V1 \4 }4 o$ u8 x  B
: `  Q4 _! w# P; l

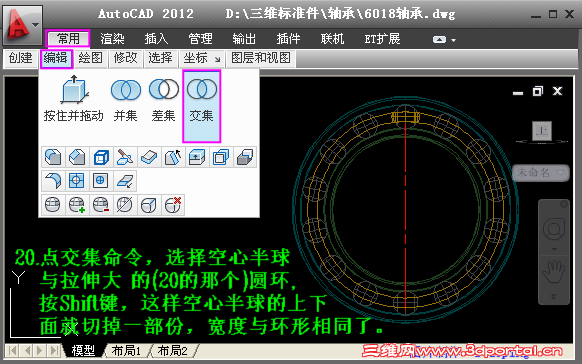

( t9 |; p  Y. G 轴承20.PNG 0 F. O/ Q- t. V; G" N! G
 楼主| 发表于 2012-7-6 17:34:07 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 lvdeping 于 2012-7-6 18:28 编辑
$ h+ }, E9 \9 w, }: f; g4 [

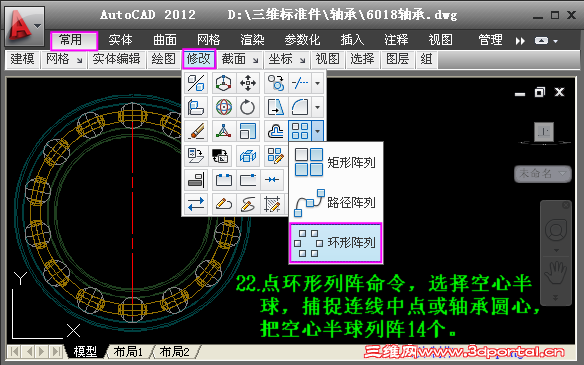

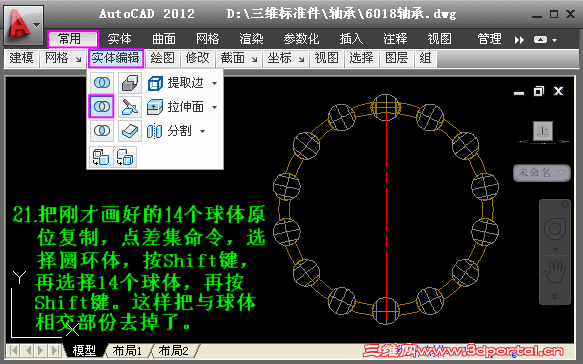

, w9 R1 g5 V  ?, Y+ D 轴承21.PNG 2 `& K% {8 e9 y' p* J# u& z2 X8 W9 r

6 ]# K+ l) C+ N, z) L6 j4 N! J 轴承22.PNG
3 Y0 L6 K6 q" |9 T& S5 U! g" Y; A# Y; [

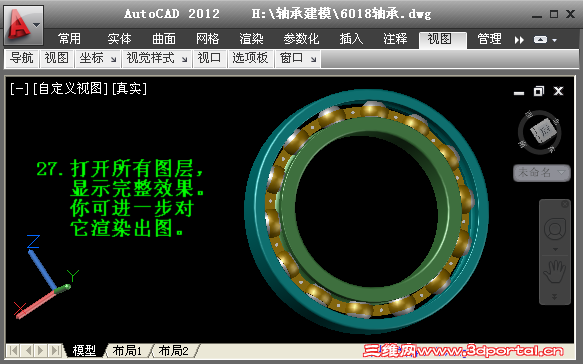

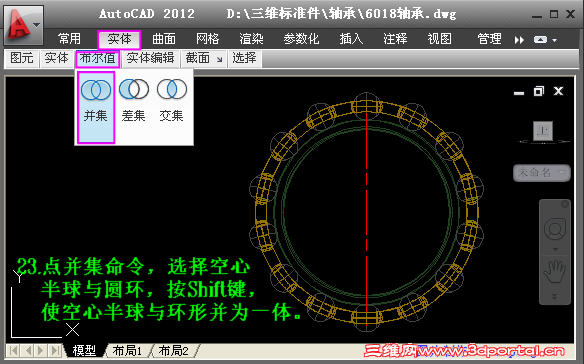

轴承23.PNG 3 F8 e0 G; C2 r. k5 P

1 ~  {9 O( z3 k$ V3 Z( E 轴承24.PNG
- t  H* c) k6 A, s3 i( E$ w) N

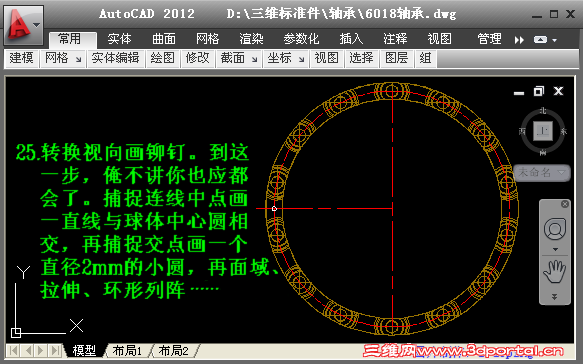

; W4 N7 i2 |3 Q& C: U7 o( m 轴承25.PNG ) H9 \& _& O! B  y8 L

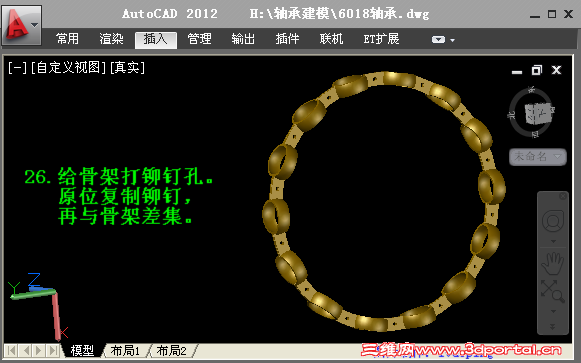

2 `# F( q/ [3 h- Y+ u% `
1 K4 f% J# X. A0 Z# M' {$ r5 C$ Q  w( T1 }
+ W# O6 L7 Q6 ^$ @6 a" P! ?# j9 n" L) @
轴承源文件:
# C& z" e1 w% j
6018轴承.rar (166.09 KB, 下载次数: 38)

评分

参与人数 1三维币 +20 收起 理由
woaishuijia + 20 原创内容

查看全部评分

发表于 2012-7-6 18:10:15 | 显示全部楼层 来自: 中国广东东莞
本人用pro/e,不用AutoCAD。对楼主这种奉献精神感到敬佩。{:strong:}
发表于 2012-7-7 20:14:43 | 显示全部楼层 来自: 中国广东江门
辛苦了,AUTODESK 用INVENTORL了
发表于 2012-7-8 18:05:44 | 显示全部楼层 来自: 中国重庆
{:strong:}厉害,我也用2012不过我都不用CAD画三维,都用CATIA,CAD三维也没去认真学过,内容挺详细的{}
发表于 2012-7-11 14:27:45 | 显示全部楼层 来自: 中国北京
啊,仔细看来一下,发现自己三维好弱,好多没看懂
发表于 2012-7-12 15:34:10 | 显示全部楼层 来自: 中国江苏南京
能用CAD画出这图是值得敬佩的,呵呵,很难很复杂{:strong:}
发表于 2012-7-13 09:22:33 | 显示全部楼层 来自: 中国北京
谢谢分享!!
发表于 2012-7-13 13:32:20 | 显示全部楼层 来自: 中国浙江台州
CAD的三维不怎么习惯,还是喜欢solidworks
发表于 2012-7-14 17:26:02 | 显示全部楼层 来自: 中国浙江温州
麻烦,标准件用简化的,或二次开发的图库就可以解决
发表于 2012-7-14 22:01:32 | 显示全部楼层 来自: 中国贵州贵阳
二维的用AUTOCAD,三维的用PRO/E.
发表于 2012-7-15 14:49:39 | 显示全部楼层 来自: 中国湖南长沙
这种贴要多看几次啊
发表于 2012-7-16 10:29:36 | 显示全部楼层 来自: 中国北京
顶一个 感觉楼主的很麻烦

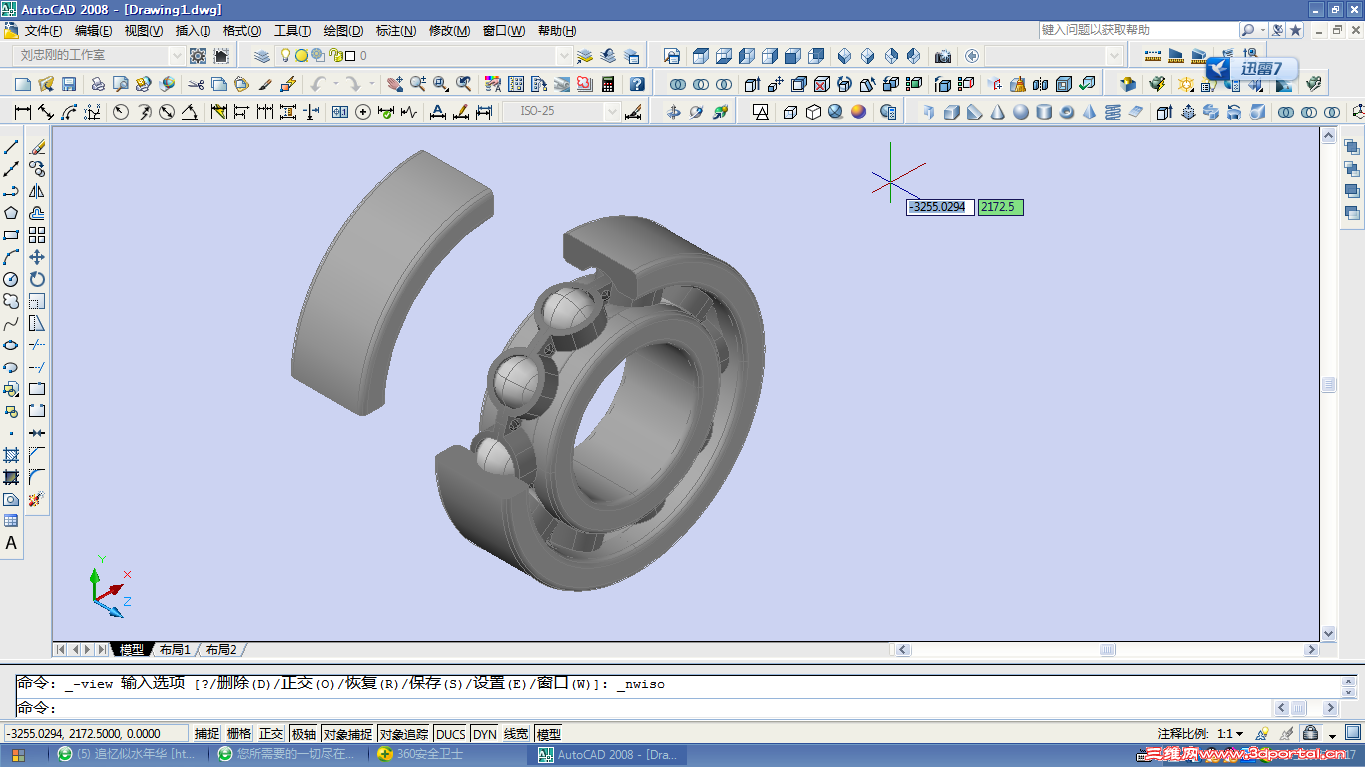

3 @* h! k+ ^) c3 i 轴承。.png + u% r# ~9 f  ~# z- D7 b
发表于 2012-7-17 10:42:31 | 显示全部楼层 来自: 中国广东江门
在AUTOCAD中画三维其实主要是方法问题,有些人觉得AUTOCAD画三维难,其实我个人认为是因为AUTOCAD主要用于机械等平面图时间太长,一些思维定式决定了方法不多造成。当然另个原因是AUTOCAD画三维图生成的文件会很大。。。
 楼主| 发表于 2012-7-18 11:27:19 | 显示全部楼层 来自: 中国江苏无锡
刘忠刚 发表于 2012-7-16 10:29 static/image/common/back.gif
( o8 O/ f1 M5 v2 n" R顶一个 感觉楼主的很麻烦
' ~4 W" G$ n9 ^; C1 }
    有简捷的方法最好能传上来与大家分享。. B7 F" r2 t# h5 e, I* A) a

( q8 E. i. ^. E% u2 Y

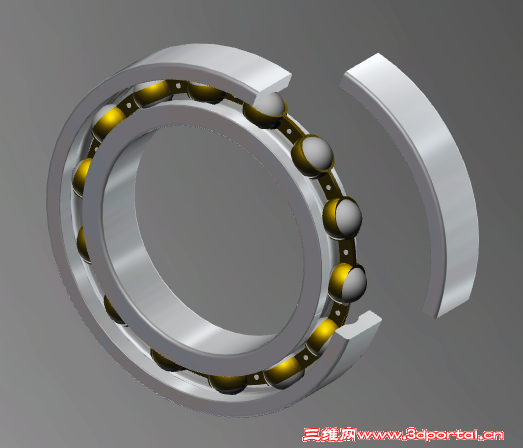

# h; X$ f3 q1 S8 O! C' K# b          6018.PNG
