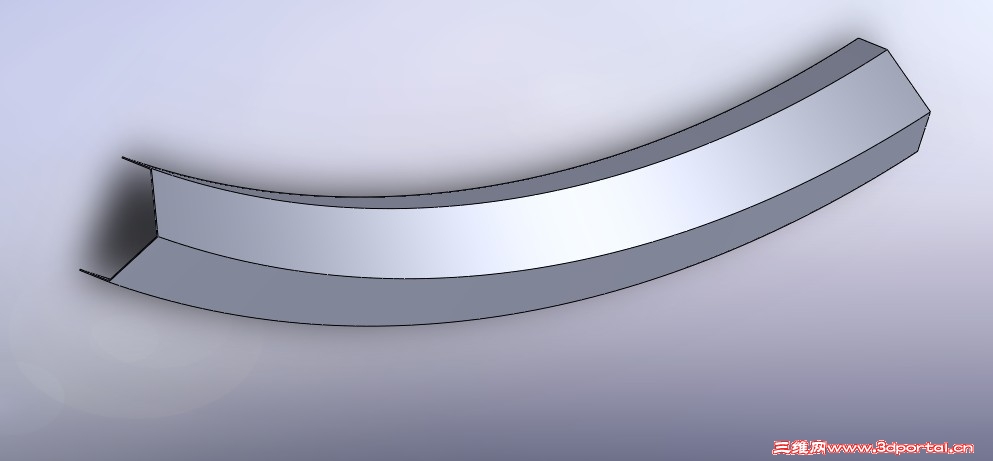

此零件能用solidworks钣金功能画出么

clcx001 · 发表于 2012-6-20 14:11:59

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题，求大神指点

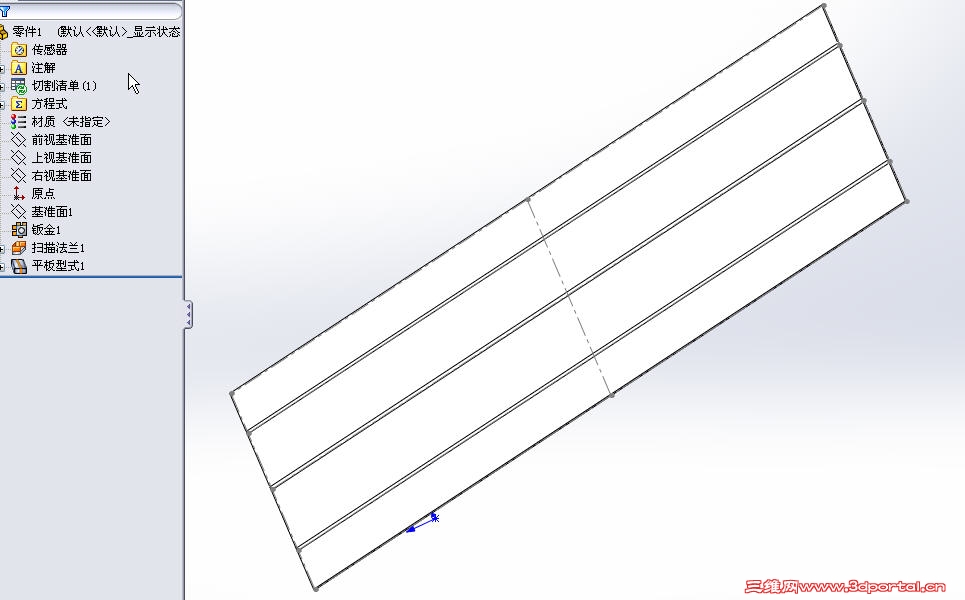

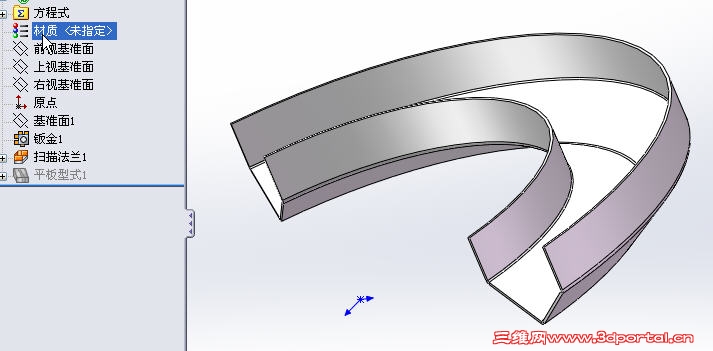

gld123 · 发表于 2012-6-20 14:31:27

本帖最后由 gld123 于 2012-6-20 14:34 编辑

可以，一步作出

NC@jiang@nan · 发表于 2012-6-20 14:39:59

最简单的，钣金-放样

benz9020123456 · 发表于 2012-6-20 14:56:51

能展开吗

clcx001 · 发表于 2012-6-20 15:43:10

可以，一步作出
# M7 D4 @( l+ s" Y, Q: t' t2 r! l' G; E' G/ S' a0 w
205819720581989 h9 ?. I* j) a3 h8 m+ A
gld123 发表于 2012-6-20 14:31 http://www.3dportal.cn/discuz/images/common/back.gif

thankyou very much

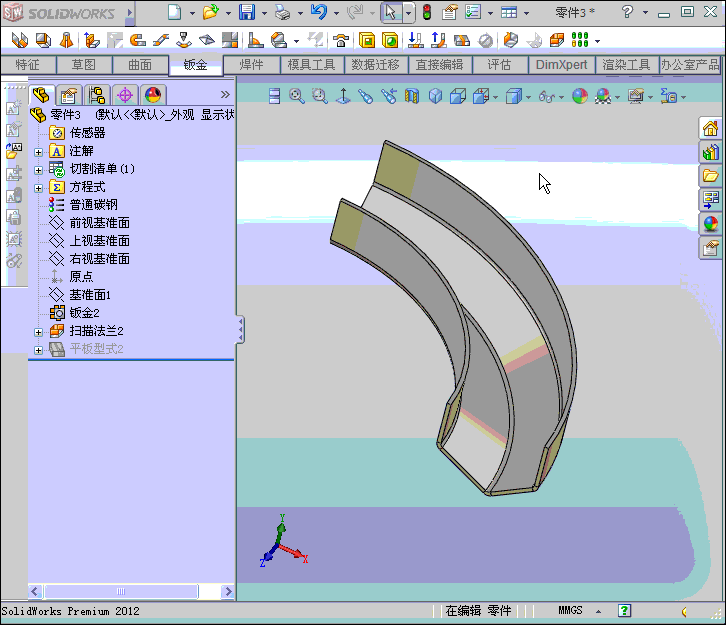

KCKK · 发表于 2012-6-20 15:49:21

本帖最后由 KCKK 于 2012-6-20 21:23 编辑

gld123高手，学习了。
该模型可以展开，但是从展开的形状来看不一定可以利用。


hongwei_1987jp · 发表于 2012-6-20 16:23:57

2012可以，低版本的做不到

403108952 · 发表于 2012-6-20 16:31:49

钣金扫描后，我怎么展不开啊？

403108952 · 发表于 2012-6-20 16:33:22

展开了

clcx001 · 发表于 2012-6-20 16:33:42

我的2011的，难怪扫描出来老是错误

403108952 · 发表于 2012-6-20 16:43:39

10# clcx001 2011有钣金扫描？

oypopen · 发表于 2012-6-20 17:37:21

哎，我的才2008，找了下，是没有钣金扫描。

clcx001 · 发表于 2012-6-21 08:47:15

10# clcx001 2011有钣金扫描？6 e5 q; d; l8 ~8 ]9 n8 q
403108952 发表于 2012-6-20 16:43 http://www.3dportal.cn/discuz/images/common/back.gif

哈我看错了，我用的是放样

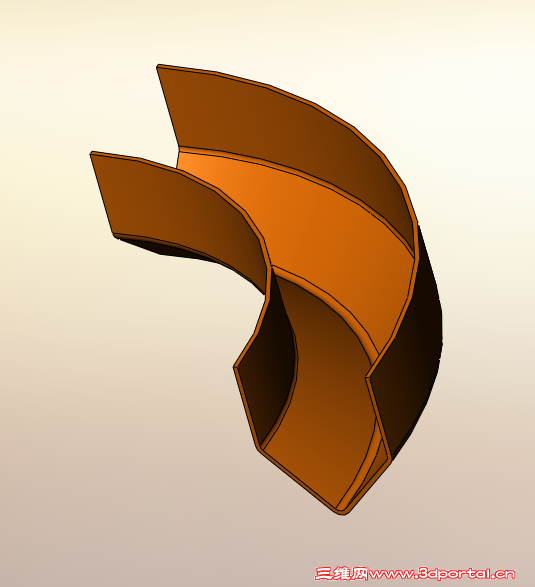

白辞 · 发表于 2012-6-21 09:36:10

本帖最后由白辞于 2012-6-21 10:26 编辑


ylh3527 · 发表于 2012-6-21 09:47:17

6# KCKK
為什麽我畫出來都提示錯誤“輪廓不與法蘭邊線相交叉”？求教？要不給個源文件也行

白辞 · 发表于 2012-6-21 10:27:56

加6331107技术群探讨！

315186034 · 发表于 2012-6-21 13:42:46

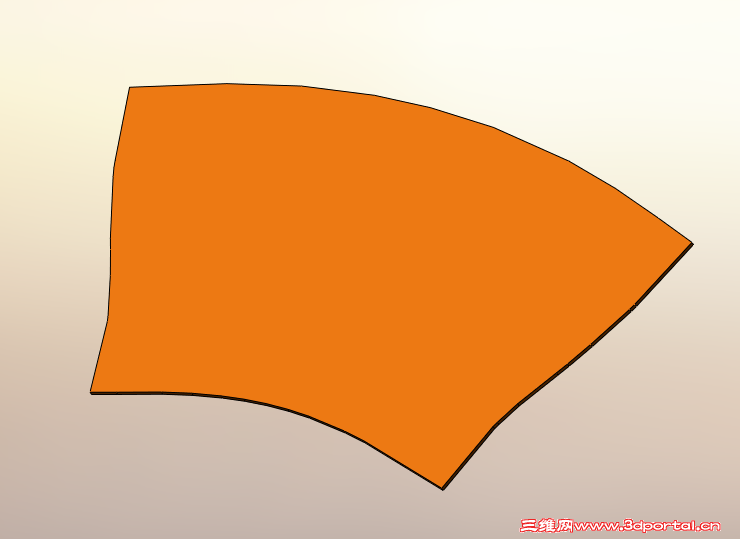

14# 白辞
展开为扇型是对的，SW那个展开是错误的

ylh3527 · 发表于 2012-6-21 16:37:37

2# gld123
爲什麽我掃面出來提示輪廓不與生成的法蘭相交叉

wensn · 发表于 2012-6-26 22:52:13

实际上能展开吗?请教钣金高手

wwwzzzvvv · 发表于 2012-6-26 22:57:58

最简单的，钣金-放样
: b9 _; t8 N1 q" V. s) O6 g1 G2 cNC@jiang@nan 发表于 2012-6-20 14:39 http://www.3dportal.cn/discuz/images/common/back.gif

感觉最简单的是扫描钣金……

Sangwhitso · 发表于 2012-6-28 16:24:36

我的2O11没这功能，郁闷呀
