SW如何滚花

hong785880701 · 发表于 2012-6-20 09:23:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

RT,比如旋钮的外圆面。如何在表面滚花？谁会简便点的方法？

大隐于市 · 发表于 2012-6-20 09:56:18

是要这种效果吗？

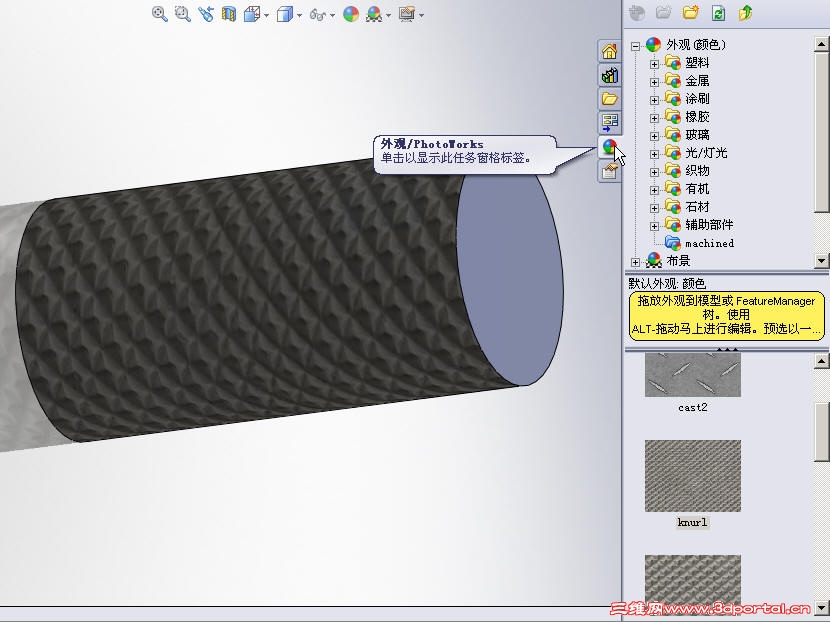

点开右侧的“外观”标签，选中“外观”，点击最上面的”添加文件位置“，找到路径：C:\Program Files\SolidWorks Corp\SolidWorks\data\Images\textures\metal\machined，确定后在外观下出现”machined“文件夹图标，双击打开，将knurl拖到你要生成滚花的表面即可。

403108952 · 发表于 2012-6-20 10:49:10

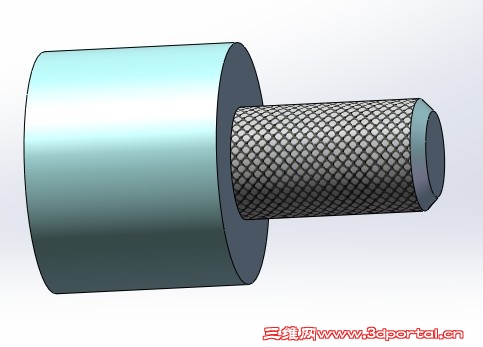

方法同上滚花效果

tz66 · 发表于 2012-6-20 10:52:56

不错。好看。好办法！

hong785880701 · 发表于 2012-6-20 10:53:58

这个生成工程图也没有滚花呀？

smartlz · 发表于 2012-6-20 11:03:55

5# hong785880701

模型中最好不要画特征，否则很占资源，用贴图的方式，比较好。在工程图中可以打剖面线表示就好了

smartlz · 发表于 2012-6-20 11:09:41

本帖最后由 smartlz 于 2012-6-20 11:10 编辑

真要看教程吗？
请点击：
http://www.3dportal.cn/discuz/viewthread.php?tid=617527=%B9%F6%BB%A8

403108952 · 发表于 2012-6-20 11:16:56

5# hong785880701 工程图上你示意画出滚花的图案，表达一小块就可以啦

hong785880701 · 发表于 2012-6-20 11:42:14

好建议，谢谢 8# 403108952

hong785880701 · 发表于 2012-6-20 11:43:02

恩，很详细。谢谢 2# 大隐于市

NC@jiang@nan · 发表于 2012-6-20 15:00:34

SW06和07版的时候，要做这个滚花效果简单多了，现在版本高了，要做这效果反而这么麻烦这么那个疼了

wwl970 · 发表于 2012-7-24 10:40:36

不错学习了

zengke_smc · 发表于 2012-7-24 12:16:57

很好，学习了
