[原创] 叠加阀叠装顺序示意图

[复制链接]
发表于 2012-6-20 09:08:00 | 显示全部楼层 |阅读模式 来自: 中国江苏无锡

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 9619 于 2012-6-29 16:13 编辑 8 V6 l9 m8 o/ {+ y1 ]4 k: l
+ {" F" M$ J' J# ]: J
多个叠加阀叠装顺序示意图
8 g& Q& \0 `/ c8 a- l
& X4 w6 B; x& D# {2 Z 叠加阀叠装顺序示意图 1.pdf (141.56 KB, 下载次数: 46)

评分

参与人数 1三维币 +5 收起 理由
9619 + 5 谢谢分享

查看全部评分

 楼主| 发表于 2012-6-20 09:26:26 | 显示全部楼层 来自: 中国江苏无锡
本帖最后由 9619 于 2012-6-24 23:02 编辑 * x* F% ~' H4 ]# y0 r8 V0 _; V: `
) z! N. \9 _* E5 Z

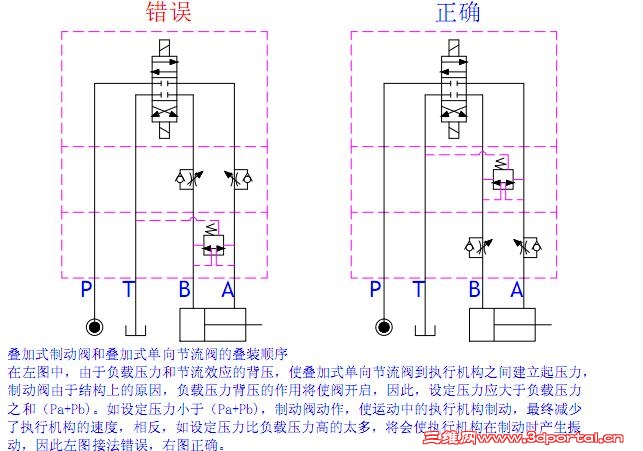

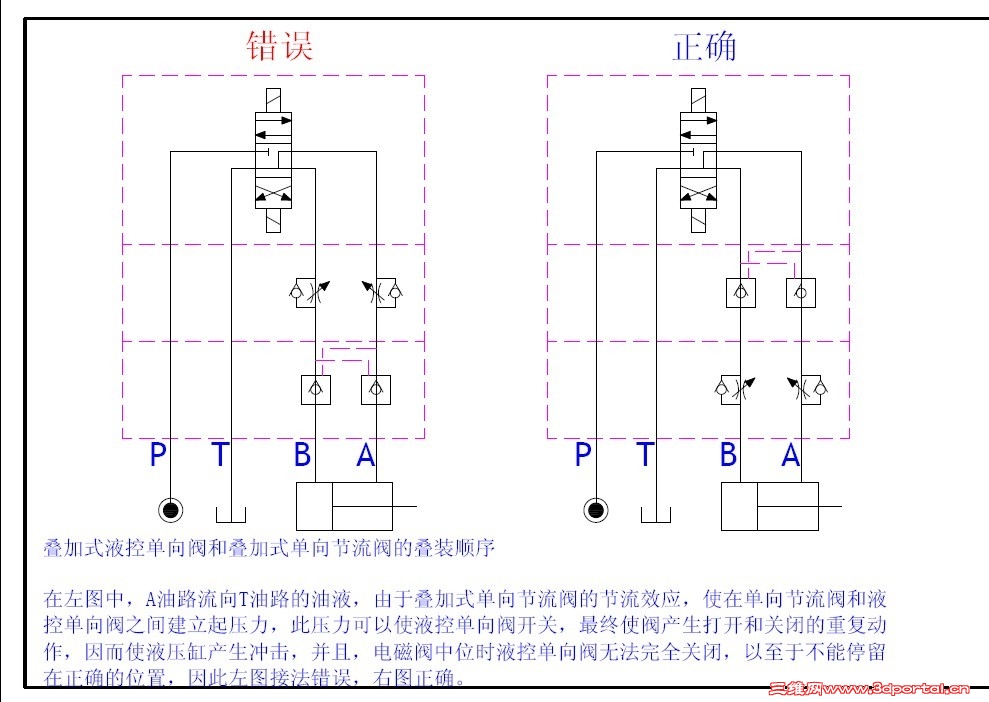

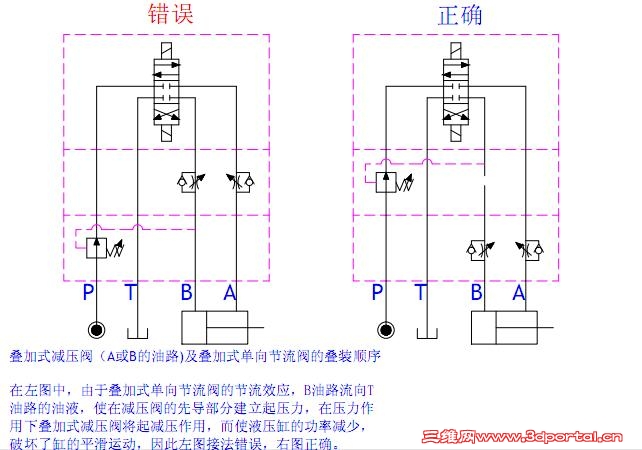

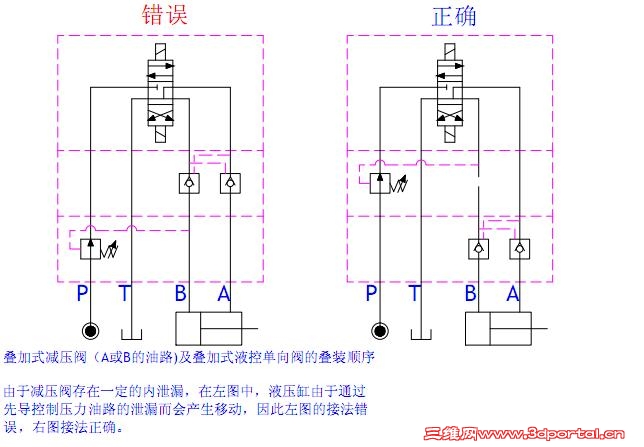

再来贴个图吧
3 T: a" t* a+ d% j; A/ K0 W, [/ W4 ~5 G* ~* ~
图1.JPG 8 r8 L0 W2 P+ X3 n2 z; z" j
- I8 h3 j5 Y) _% D0 _* }$ x4 G8 r3 v- `- \
[localimg=180,128]1[/localimg]1 r; l' K9 P, B! T1 i( S3 j% s: h8 }
发表于 2012-6-20 09:40:58 | 显示全部楼层 来自: 中国河南安阳
再来贴个图吧# `/ V% J3 J% q6 |  b& A$ q- b2 B
1 t8 E5 i8 y; ?4 i5 d
2058023
; }5 S6 O2 P$ L2058024% P% C0 v; N' o
2058025  v. Q% k8 U0 y) A( n5 T; J
2058026# W: Q0 L+ k8 t
zjc1386188 发表于 2012-6-20 09:26 http://www.3dportal.cn/discuz/images/common/back.gif
  k3 p$ M  ?7 f& j  r2 j1 \

4 V4 O+ \2 Z: f$ [" G4 N1 p第三个图楼主弄错了吧。
发表于 2012-6-20 10:16:43 | 显示全部楼层 来自: 中国陕西西安
好东西 值得分享
 楼主| 发表于 2012-6-20 12:44:22 | 显示全部楼层 来自: 中国江苏无锡
第三个图楼主弄错了吧。/ T4 F( p3 t, v. T  }
9619 发表于 2012-6-20 09:40 http://www.3dportal.cn/discuz/images/common/back.gif
& o. r0 _0 D$ U+ r. y% u/ X
0 Z/ {$ ~6 M4 ^/ q5 r3 j
谢谢指出错误,已改正。8 ^" |1 c7 G1 S4 D; U9 n0 @
为什么那个错误的我已经删除了,却还在呢。
发表于 2012-6-20 14:27:38 | 显示全部楼层 来自: 新加坡
楼主赶快吧图片重新编辑一下吧
* i* @' [8 G# z" {2 m, }液压锁和节流阀那块% c9 A2 p, {0 M; P
看迷糊了
发表于 2012-6-24 18:08:52 | 显示全部楼层 来自: 中国江苏南京
好东西,谢谢
发表于 2012-6-24 20:55:10 | 显示全部楼层 来自: 中国河南安阳
谢谢指出错误,已改正。& W5 S/ E- ~$ E0 y
为什么那个错误的我已经删除了,却还在呢。; c3 g9 W$ C# i2 `' g1 E, N
zjc1386188 发表于 2012-6-20 12:44 http://www.3dportal.cn/discuz/images/common/back.gif

2 R0 r7 m' }+ w8 K
9 _; C0 T% K/ B* r+ M8 n9 x. C已帮你重新编辑。
发表于 2012-6-25 08:29:35 | 显示全部楼层 来自: 中国江苏南通
不错哈
发表于 2012-6-26 10:25:32 | 显示全部楼层 来自: 中国河北秦皇岛
高人很多啊
发表于 2012-6-29 12:46:45 | 显示全部楼层 来自: 中国辽宁沈阳
两个文件名不一样,但内容相同
发表于 2012-6-29 12:53:13 | 显示全部楼层 来自: 中国辽宁沈阳
原来“叠加阀叠装顺序示意图 1.pdf ”是正确的文件,下面的同学下载这个呀

评分

参与人数 1三维币 +2 收起 理由
9619 + 2 谢谢给大家的提醒

查看全部评分

发表于 2012-6-29 16:15:45 | 显示全部楼层 来自: 中国河南安阳
原来“叠加阀叠装顺序示意图 1.pdf ”是正确的文件,下面的同学下载这个呀) d; _# p. B; y$ _: y4 U/ Z3 H
liangquan 发表于 2012-6-29 12:53 http://www.3dportal.cn/discuz/images/common/back.gif
/ |+ P% @! k% H5 v' O  ?
( S) W" `7 N' K0 d
楼主粗心
1 K7 Z+ ~2 S) P: j) J4 e8 r+ U( [
' ^5 R1 j2 b) D8 b" G$ w已重新编辑改正。
发表于 2012-7-2 07:19:27 | 显示全部楼层 来自: 中国江苏扬州
好东东,帮我理解清了,多谢!!!
发表于 2012-7-2 07:58:30 | 显示全部楼层 来自: 中国浙江杭州
挺好的,不过移动液压产品上用的少,固定液压常见{:smile:}
发表于 2012-7-2 10:34:06 | 显示全部楼层 来自: 中国广东珠海
不是只有一个文件吗?怎么上面有人说是两个文件名字不一样,内容一样?
发表于 2012-7-2 10:35:09 | 显示全部楼层 来自: 中国广东珠海
大家都说不错,下载来学习下,谢谢楼主。
