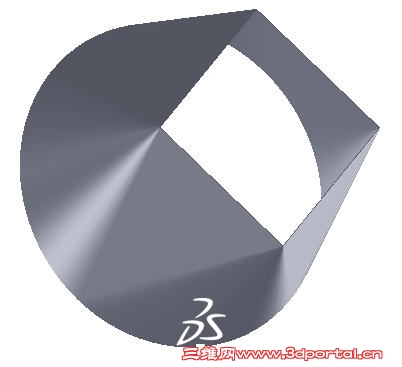

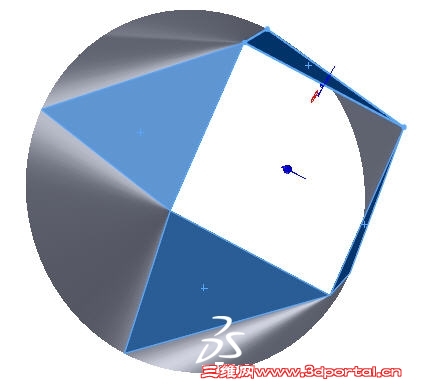

老题了。要求天圆地方，钣金画此图，能展开的，而且过度面有4个三角平板，圆角过度，如图，能否画出啊？

wangbaozhang · 发表于 2012-6-9 10:40:18

我想是放样做出，不过既然是钣金，那么两个草图（圆、正方形）必须开口，不能封闭。

403108952 · 发表于 2012-6-9 11:44:33

回答的有道理

gld123 · 发表于 2012-6-11 08:05:37

本帖最后由 gld123 于 2012-6-11 08:07 编辑

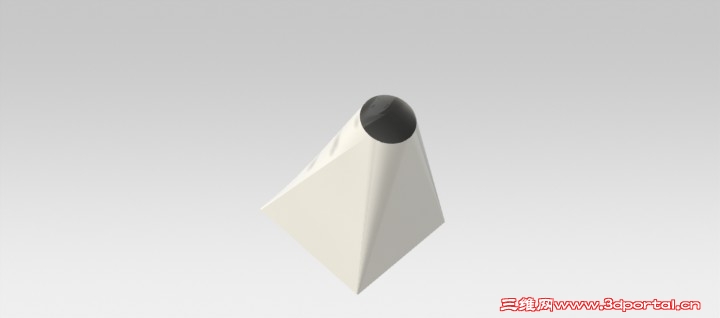

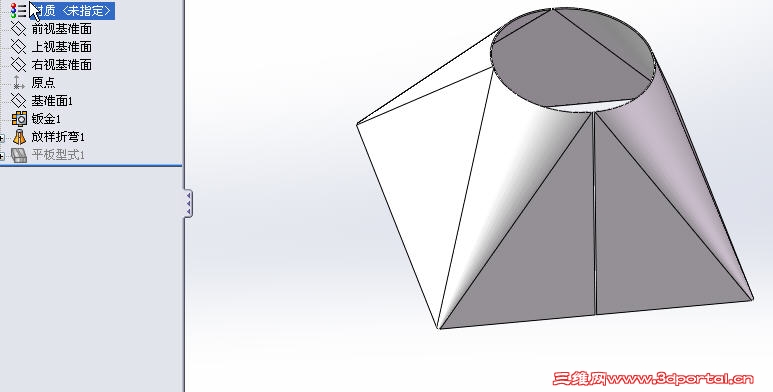

这个东东没有难度，关键在园草图。附上源文件

天圆地方 1.rar (271.64 KB, 下载次数: 41)

gld123 · 发表于 2012-6-11 08:08:25

忘了说了2012版

ffda · 发表于 2012-6-11 10:42:27

这个东东没有难度，关键在园草图。附上源文件( H# {. H! U+ t, _0 f. N

4 |, Z. U8 A) S# v205426720542682054269! z+ u& s4 U5 B: M5 m
gld123 发表于 2012-6-11 08:05 http://www.3dportal.cn/discuz/images/common/back.gif

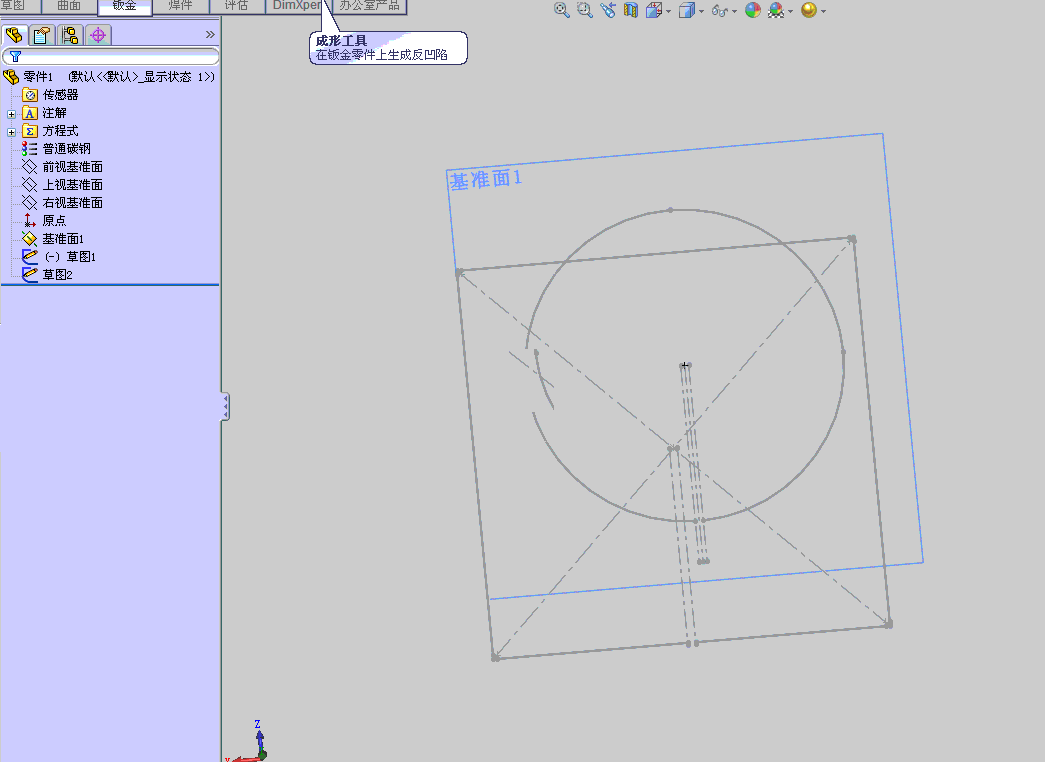

请问为什么不把圆做成真正的“圆”而要用4段直线和4段不同心的圆弧代替？难道真正的圆无法成型？

gld123 · 发表于 2012-6-11 12:41:32

请问为什么不把圆做成真正的“圆”而要用4段直线和4段不同心的圆弧代替？难道真正的圆无法成型？2 _8 S9 s: d n+ s5 x. o1 R8 M, W
ffda 发表于 2012-6-11 10:42 http://www.3dportal.cn/discuz/images/common/back.gif

可以的，但不是楼主要求的那样。如果要形成四个三角平面，这是必须的

NC@jiang@nan · 发表于 2012-6-11 12:45:31

请问为什么不把圆做成真正的“圆”而要用4段直线和4段不同心的圆弧代替？难道真正的圆无法成型？1 @0 J7 B$ S% F& m' w |4 J5 M5 R) w
ffda 发表于 2012-6-11 10:42 http://www.3dportal.cn/discuz/images/common/back.gif

立体里的圆，展开后怎么可能还是圆？

zxchenjian163 · 发表于 2012-6-11 16:39:28

为什么我把圆分割成4段后，放样钣金得不到那种效果呢？

zxchenjian163 · 发表于 2012-6-11 16:50:00

这个东东没有难度，关键在园草图。附上源文件
; d& K4 m3 J5 q! ]0 O
( g2 G' C) a* v$ }+ B6 {205426720542682054269. ?( k: P+ h* Y
gld123 发表于 2012-6-11 08:05 http://www.3dportal.cn/discuz/images/common/back.gif

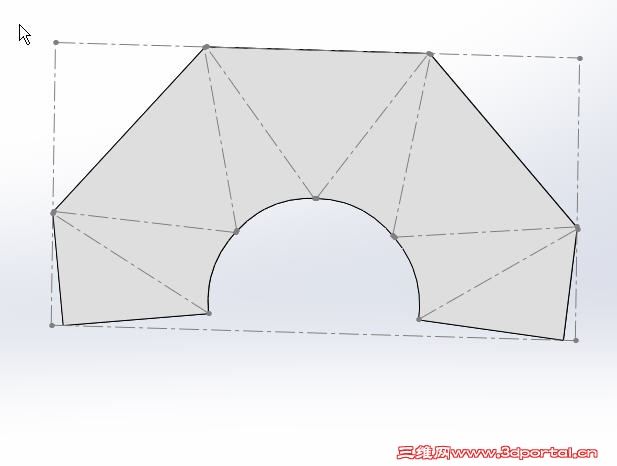

为什么我把圆分割为4段却得不到你那样第效果？问题出在哪了？还有你那展开图第外框是自己画上去的，还是自动加的？

boy-shl · 发表于 2012-6-11 17:05:29

4# gld123 能发下制作过程吗？

254929951 · 发表于 2012-6-11 17:36:21

4# 版本太高了，打不开。

zxchenjian163 · 发表于 2012-6-11 18:47:30

给需要的童鞋吧，

零件1.rar (193.4 KB, 下载次数: 39)

403108952 · 发表于 2012-6-12 09:36:08

学习了

oupc · 发表于 2012-6-12 09:50:52

学习了！！

smartlz · 发表于 2012-6-12 09:51:53

相比较而言，过度面有4个三角平板，圆角过度
这样的操作手法更加符合生产实践的需要，

guizhou365 · 发表于 2012-6-12 10:45:16

同十二楼所言，版本高了。
但我奇怪的是，现在点击下载实现不了，不知是何原因？

patent · 发表于 2012-6-12 11:02:29

看的有点糊涂，开口吗？

火红 · 发表于 2012-6-12 15:38:14

学习了，很实用

西楼一径 · 发表于 2012-6-12 17:36:39

最重要的是那个草图的圆啊，学习了，第一次用钣金放样啊

光辉 · 发表于 2012-6-12 18:33:37

学习了。。

gld123 · 发表于 2012-7-7 12:36:35

patent 发表于 2012-6-12 11:02 static/image/common/back.gif7 G. p* q9 j. U5 P% L! b5 Z
看的有点糊涂，开口吗？

开口时必须的
