SW2011【圆弧命令】无法形成一个闭合的草图！

fergus1987 · 发表于 2012-6-6 21:14:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

举一个例子
现在作一草图

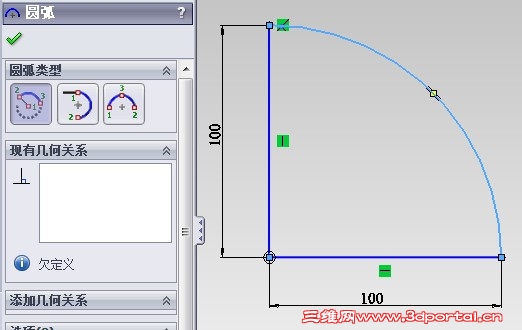

包含了一个圆弧命令

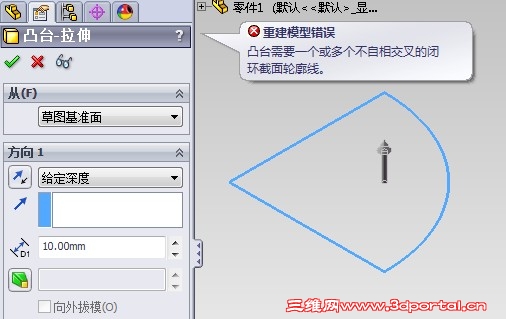

然后将其拉伸形成一个凸台
操作如下：

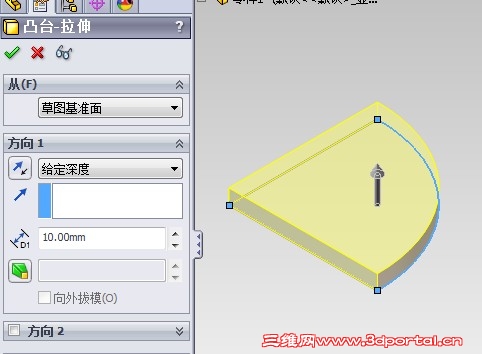

此时出现问题！如果换种画法

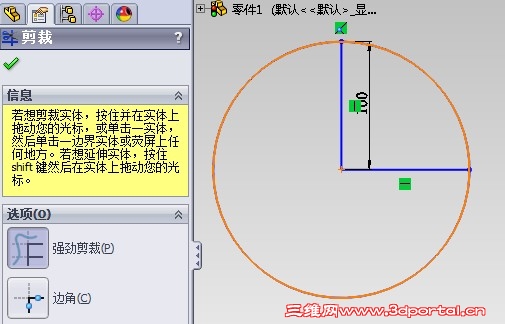

即整圆再裁剪则没有问题操作如下：

请问这是什么原因？
【圆弧命令】不能与直线段形成闭合草图么？

ss988 · 发表于 2012-6-6 22:15:29

可以使用草图检查工具检查一下草图执行拉伸的合法性，估计是草图不封闭。

hongwei_1987jp · 发表于 2012-6-6 23:50:22

本帖最后由 hongwei_1987jp 于 2012-6-7 00:09 编辑

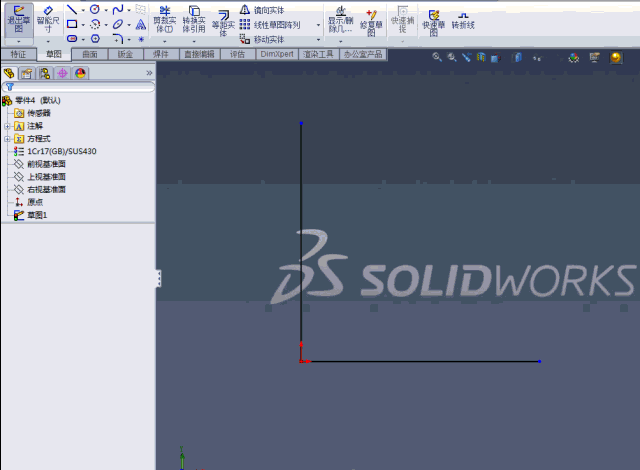

这个没问题，是你标注约束的先后问题，改换一下标注看看，不要先标线长，画完轮廓后，最后标注。


NC@jiang@nan · 发表于 2012-6-7 03:10:01

应该是草图直线端点和圆弧端点没有完全重合成一点

ffda · 发表于 2012-6-7 08:19:46

5 M' a0 g  _7 n$ q/ u2 L  ~3 }; J) O' L& r: Y. r3 Z% F
举一个例子  ) I5 k- P+ U! Q& W2 G
现在作一草图 0 W0 \2 g" X: n+ V1 `& E
包含了一个圆弧命令
6 m5 |: n3 h; N/ }' L: K然后将其拉伸形成一个凸台 . \+ C7 m4 C1 z/ V9 ~
操作如下：
  D- b+ y* H* d! a9 M5 U; M
: T2 u0 j7 J: C% f3 ~0 P, f! t% D4 ?/ C8 D& Q2 O8 D
2052452
8 K6 ]2 S2 u/ f8 Z
+ p" @4 O& g6 _, z& V; E/ g$ U2052453
% t: k5 x7 T) ^5 e, P
4 p. H% G4 T  q& @# {$ Y, i# a# i4 ^* q( ]2 m
此时出现问题！如果换种画法' a5 H1 f; `4 I* R" {+ Z) [5 z* [
即整圆再裁剪  则没有问题  操作如下：
5 N  q9 c& s0 n1 u
  d' k- N8 M' K  o5 I( O) M205 ...
2 n% S" J& q8 W5 u9 j7 Q* Wfergus1987 发表于 2012-6-6 21:14 http://www.3dportal.cn/discuz/images/common/back.gif

同一段圆弧你约束了两个半径，那么有一点必是无法重合的！只要约束一个半径，再约束另两点重合，是不会有问题的。

hongwei_1987jp · 发表于 2012-6-7 09:00:59

5# ffda

你试试先标半径后，再画圆弧，会是什么情况？

fergus1987 · 发表于 2012-6-7 10:07:34

谢谢楼上各位大神的解答！
已经找到解决办法问题的原因是草图存在缝隙
1 使用【修复草图】工具
2 使用 hongwei_1987jp 所说的方法

不过还存在一个疑问

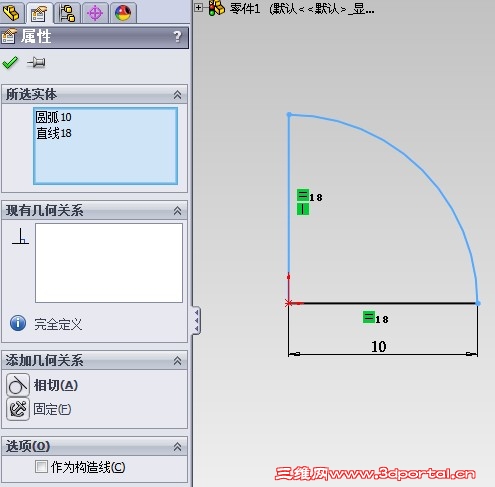

如图所示圆弧和直线间没有【重合】这种约束？！

ffda · 发表于 2012-6-7 10:53:27

5# ffda ; Q h5 P( ^1 l5 V) ~
4 _9 y* _5 A' z% R2 N1 Q, U) k, z9 Q- K

& E$ l4 J# D! ^$ C你试试先标半径后，再画圆弧，会是什么情况？
9 V* ?7 c4 u0 @: I0 _2 L* t4 }hongwei_1987jp 发表于 2012-6-7 09:00 http://www.3dportal.cn/discuz/images/common/back.gif

应大师要求，试了一下，是这样的情况：

hongwei_1987jp · 发表于 2012-6-7 11:11:34

本帖最后由 hongwei_1987jp 于 2012-6-7 11:15 编辑

弧线终止点，不要半途停止，不用你那个合并约束，直接拖到Y轴线上面。这种情况下，就会出现楼主所说的问题

但是，最后标注半径，就不会有问题

ffda · 发表于 2012-6-7 11:13:43

本帖最后由 ffda 于 2012-6-7 11:15 编辑

弧线终止点，不要半途停止，直接拖到Y轴线上面。
/ x: r m3 u9 w7 S- ihongwei_1987jp 发表于 2012-6-7 11:11 http://www.3dportal.cn/discuz/images/common/back.gif

拖到Y轴线上两点也不可能一次重合的，所以说会出现楼主所说的问题，加一次重合约束即可解决，或是拖一下竖线的上端点也行。

ffda · 发表于 2012-6-7 11:17:06

弧线终止点，不要半途停止，不用你那个合并约束，直接拖到Y轴线上面。这种情况下，就会出现楼主所说的问题' p/ M2 ]- C9 \* q

- |6 m* Z4 G+ Y) H" Z2 T8 G) W: m但是，最后标注半径，就不会有问题
+ [3 V# v, F' `/ Q% G" {hongwei_1987jp 发表于 2012-6-7 11:11 http://www.3dportal.cn/discuz/images/common/back.gif

最后标半径，是不还要先加一个两线相等的约束？否则两线不等长，有一个点也不可能重合。

hongwei_1987jp · 发表于 2012-6-7 11:21:28

拖到Y轴线上两点也不可能一次重合的，所以说会出现楼主所说的问题，加一次重合约束即可解决，或是拖一下竖线的上端点也行。! t) E. j' U: K% i' E7 O4 t' b
ffda 发表于 2012-6-7 11:13 http://www.3dportal.cn/discuz/images/common/back.gif

你说的没错，主要是楼主只约束了X/Y的半径，没有去约束圆弧，所以导致不能拉伸，不过可以选择轮廓，一样可以拉伸。

我说的最后标注，是一次性约束圆弧半径，不存在没有约束的问题。所以没有问题。

hongwei_1987jp · 发表于 2012-6-7 11:23:11

11# ffda

是的，加上了相等的约束

ffda · 发表于 2012-6-7 11:28:43

各人作图方法不同，只要掌握了基本原理，条条大路通罗马。

hongwei_1987jp · 发表于 2012-6-7 11:30:24

14# ffda

你做的图，很讲究的，值得学习。

KCKK · 发表于 2012-6-7 12:08:33

5 [$ |. L, e9 D3 z
* K( d3 {: J* X; f
举一个例子  ( y$ {! |' K9 i5 \8 {2 B
现在作一草图 9 I1 M% C* N- h
包含了一个圆弧命令 ; T" A8 o. |: I2 \. _. S. E
然后将其拉伸形成一个凸台
  d2 h  q( J9 I6 w; y  x操作如下：) N2 x7 y5 Q# v* _3 c

( L# u& x% o9 d, y $ J4 A) E# e' E( H
2052452
/ k8 F+ r% B$ F3 M8 m6 n1 o % A+ V- f' C/ {: l7 M- i
2052453
2 l- `* @' G$ F. n( W0 U
" M/ x# ?; J4 z$ a, F' M5 P+ f, F ; ]5 h  E( \7 \0 U8 Y- E+ J

/ m, `; }0 ^* Y3 s- ~" L此时出现问题！如果换种画法5 ]5 c. B2 Y( n$ m* B' n4 _; Y8 {
即整圆再裁剪  则没有问题  操作如下：* g9 a$ i- F# U7 N8 A

( i* |* W% }( g& c205 ...
0 v& Y0 _! `, h7 W2 v2 o$ a/ Gfergus1987 发表于 2012-6-6 21:14 http://www.3dportal.cn/discuz/images/common/back.gif

楼主的作法好象有点复杂，这样做是否可以。


fergus1987 · 发表于 2012-6-7 16:36:56

谢谢楼上各位精彩的分析！
