如何在proe中实现下图拔模

dwsxsl · 发表于 2012-5-29 22:55:42

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 dwsxsl 于 2012-5-31 23:10 编辑

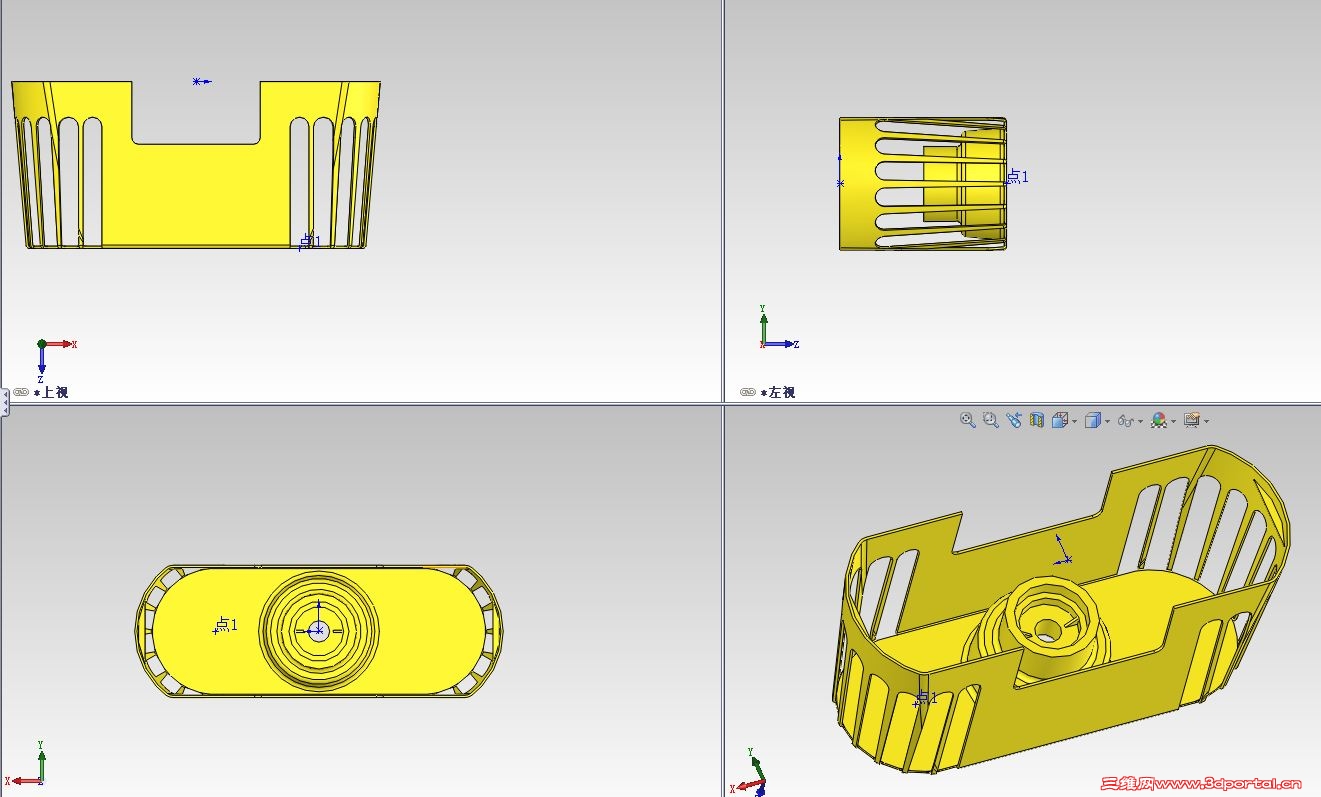

如何在proe中实现下图拔模

拉伸的长条实体两边半圆面拔模，侧面不拔模。
在solidworks中直接选俩半圆面就可以了。请问如何在proe中进行拔模。

tangcarlos3d · 发表于 2012-5-29 23:17:02

本帖最后由 tangcarlos3d 于 2012-5-29 23:33 编辑

这样拔模交界处能光滑过度吗？除非限制拔模方向沿直线方向，而不是径向。同样是只选择两个半圆面拔模，其他不选试试看。

tangcarlos3d · 发表于 2012-5-29 23:35:32

这应该是用blend做出来的吧。

dwsxsl · 发表于 2012-5-29 23:43:35

使用solidworks2011做的。可以在拔模后倒圆角。
按你的方法做不出来。在proe中就连侧面一起就拔模了。
