UG的stp档或者X_t档用proe打开后都没有基准面,需要从新创建stp档还好,但是X_t档打开后大概是PROE对X_T的支持不是很好,
# q0 G& m H8 p6 w/ N所以在定义圆弧时有差别可以看到PROE的圆都是分成两半的,还不是实体,全是曲面还有一大堆破面。4 F& x. ?# x6 J
, ?/ ~: k+ X+ g( M0 U
我想问的是对于转换过来的图档以上,就stp格式而言; d, r) D- J n8 S* ~, K' s- a" p
proe打开后如果需要修改尺寸怎样修改最好。
3 q" ~, V ?2 P: x+ S9 B4 P' o
7 R8 y0 t; ~ u# g0 X2 P! R# w, z
/ D7 ?) n6 i9 i. s- K' \

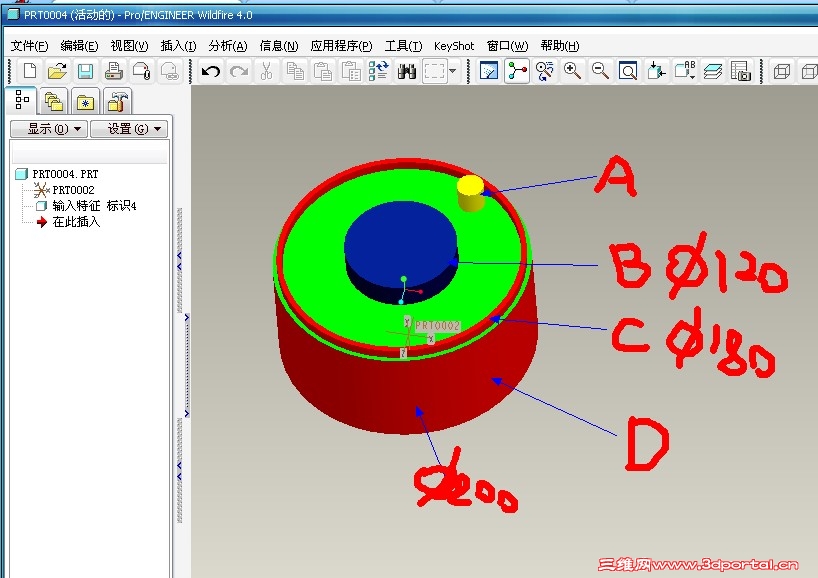

" E4 f$ H- l) P, q7 D一,A特征要往里面移动。缩小80%
7 S' ~5 @ N, H& L# D二,B特征随便往哪里,只要移动20mm,# W# U1 X* m' e: G# |
三,C特征缩小到直径160mm+ P2 _/ Q" T) D0 i4 S8 n
0 y5 g2 X; m! E* _9 w/ _请教高手你们会怎么做呢??, y6 Q' _% G! \: X
是从新用proe建模还是直接在上面改呢?/ {. \# f8 q1 s& S
改的话proe能够挪动没有带参数的特征吗?: p& I b! J, q# L4 _$ V
从新建模的话,当然我只是稍微画一个图,如果这个零件非常复杂呢?里面带有很多现有的参数特征,你会一边测量一边建模吗??
9 V$ B' {" K! V% z" _菜鸟在这里请教高手怎么解决??
' y+ c. T( [* P K+ b% ]- ^: ?) n& b
或者给我个建议,听给别人说UG在这类问题上很好改?是真的吗??难道不是proe带参数化,更好改动吗? |
|
