锥度面之间如何配合

sxf.517 · 发表于 2012-5-27 11:18:44

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

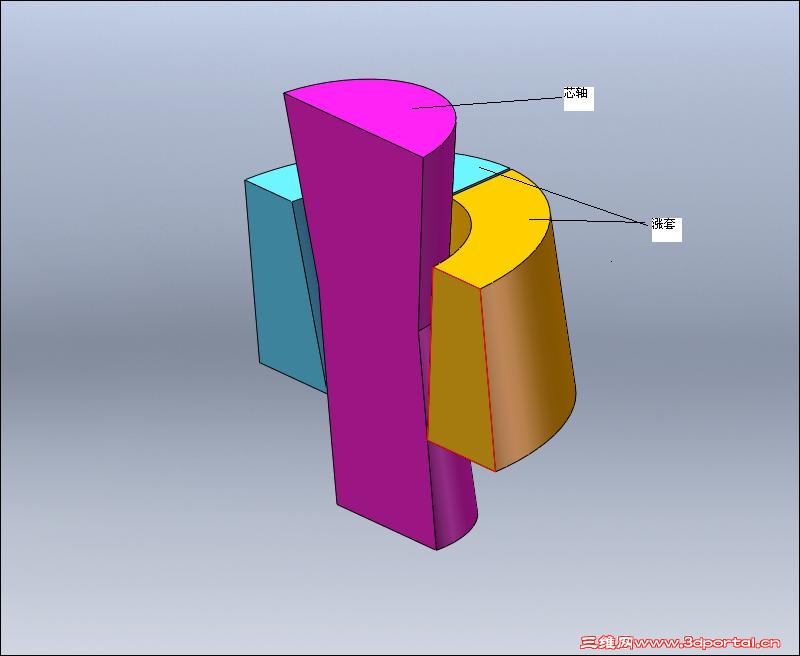

在锥度芯轴的拉动下如何配合才能使两瓣锥度套向外移动和缩回。

403108952 · 发表于 2012-5-27 14:56:51

路过此地这个有点难度等高手解答

ffda · 发表于 2012-5-27 16:50:48

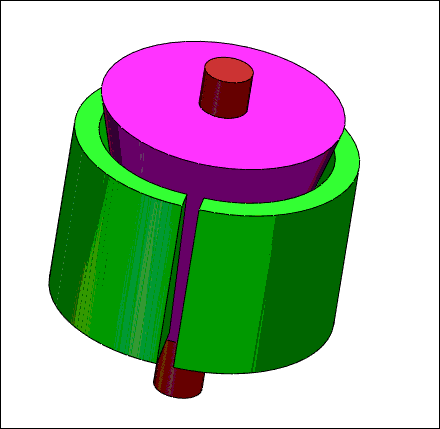

简单做了个，是不是这样？

wwl970 · 发表于 2012-5-28 08:58:17

路过此地学习了

NC@jiang@nan · 发表于 2012-5-28 09:22:02

3楼的是高人。可惜，人家求教不是求的图片。

我刚画了两个零件试了下，还真不知道应该怎么添加这配合。同求教。

ffda · 发表于 2012-5-28 09:42:29

3楼的是高人。可惜，人家求教不是求的图片。* O6 O: c4 ]. }$ ]! ]: `

& B% t' t+ `0 Y6 O1 z$ K& B我刚画了两个零件试了下，还真不知道应该怎么添加这配合。同求教。$ e. W1 p1 ` @: F9 u) }/ f5 i
NC@jiang@nan 发表于 2012-5-28 09:22 http://www.3dportal.cn/discuz/images/common/back.gif

阁下谬赞，学徒而已。看来得上传模型了，只是胡乱做的，有污尊目

SW2012

涨套.rar (234.57 KB, 下载次数: 60)

hongwei_1987jp · 发表于 2012-5-28 11:53:58

学了下，不太理想，老兄再弄弄

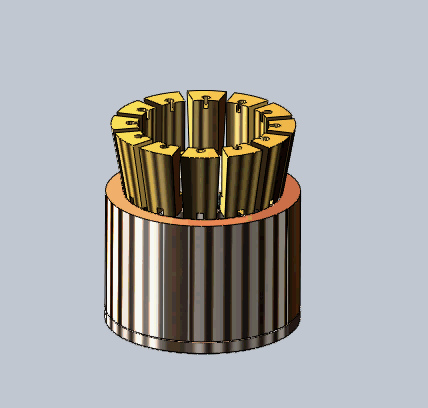

fsjt · 发表于 2012-5-28 12:33:43

403108952 · 发表于 2012-5-28 12:40:49

好牛X啊

LTFSHY · 发表于 2012-5-28 12:58:38

8# fsjt
大哥发个文件撒大家学习下。。。。

阿帕奇 · 发表于 2012-5-28 13:15:53

棱线与斜面相切吧

swidge · 发表于 2012-5-28 13:45:55

我也试了一下，没搞定，要用到哪几种配合？

hongwei_1987jp · 发表于 2012-5-29 00:11:22

sxf.517 · 发表于 2012-6-23 15:02:01

前些日子没时间上网不好意思，感谢各位的帮助，3楼做的很受启发，用锥度套的剖面顶点与锥度心轴面重合来完成配，非常好，谢谢！

sxf.517 · 发表于 2012-6-23 15:49:39

如果能将两锥度面配合在一起进行相对移动就好了。
