[分享] 古典建筑-斗拱模型

[复制链接]
发表于 2012-5-14 21:24:16 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

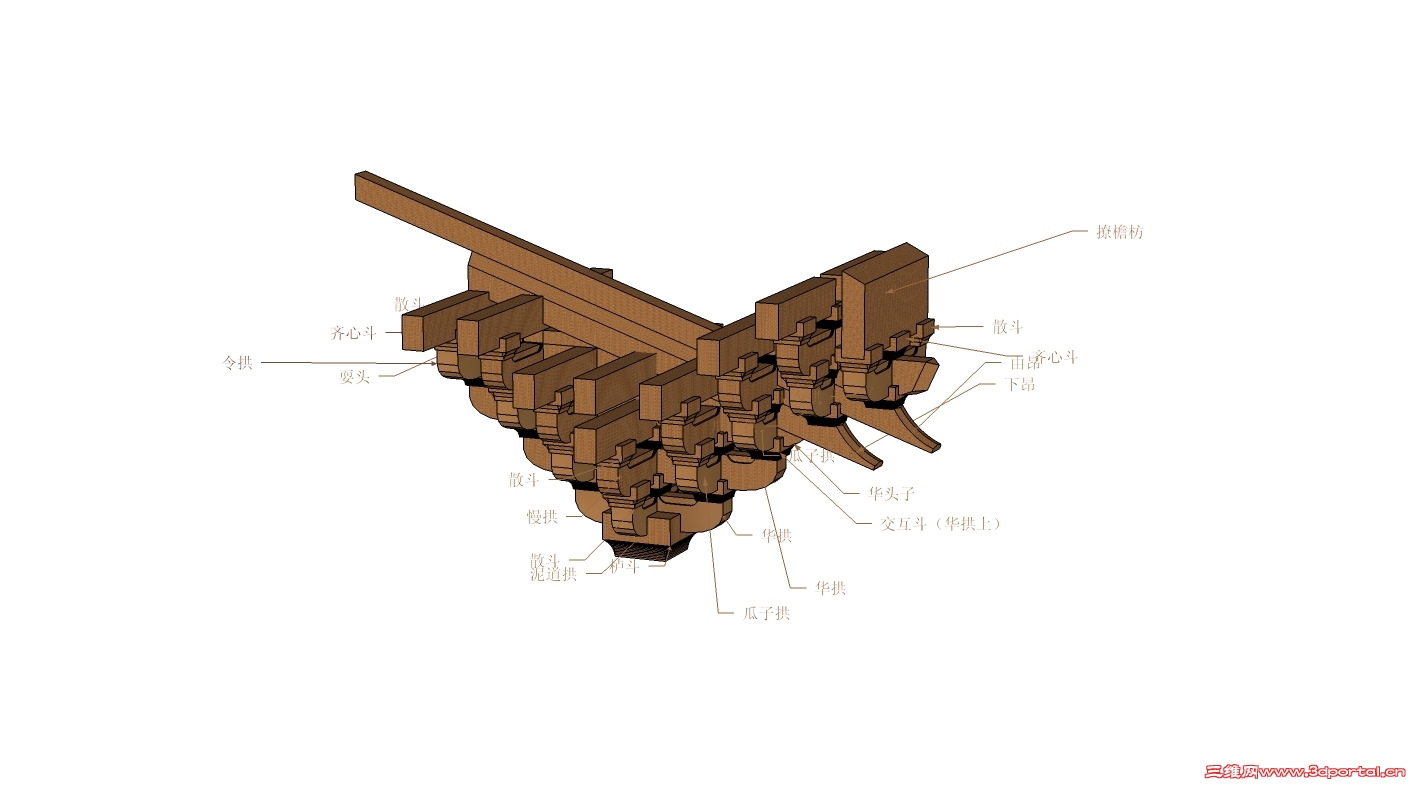

概念  我国建筑特有的一种结构。在立柱顶、额枋和檐檩间或构架间,从枋上加的一层层探出成弓形的承重结构叫拱,拱与拱之间垫的方形木块叫斗。合称斗拱。也作枓拱、枓栱。由斗、栱、翘、昂、升组成。斗拱的产生和发展有着非常悠久的历史。从两千多年前战国时代采桑猎壶上的建筑花纹图案,以及汉代保存下来的墓阙、壁画上,都可以看到早期斗拱的形象。中国古典建筑最富有装饰性的特征往往被皇帝攫为己有,斗拱在唐代发展成熟后便规定民间不得使用。 斗拱,是中国古代建筑上特有的构件,是由方形的斗、升、拱、翘、昂组成。 斗拱是中华古代建筑中特有的形制,是较大建筑物的柱与屋顶间之过渡部份。其功用在於承受上都支出的屋檐,将其重量或直接集中到柱上,或间接的先纳至额枋上再转到柱上。一般上,凡是非常重要或带纪念性的建筑物,才有斗拱的安置。抖拱使人产生一种神秘莫测的奇妙感觉。在美学和结构上它也拥有一种独特的风格。无论从艺术或技术的角度来看,斗拱都足以象徵和代表中华古典的建筑精神和气质。斗拱中间伸出部仍叫做耍头。雕著一个立双式的青色龙头。其两旁的垫拱板雕半立体火焰珠一粒,象徵吉祥如意。 $ Z$ R( n9 s- x# x

# N. y' G5 g( |  N# p5 P' N- O8 Q; ~$ V, g4 K4 c1 E4 Y
http://imgsrc.baidu.com/baike/abpic/item/d7c9ca3f2d6bb5a47c1e71c2.jpg- N  N2 W/ C/ U( d) w) F' |- e  X

. [! W$ D+ P+ ?* o4 ?& v0 T0 b7 Q斗拱(15张)
/ H3 B; n: E# y! ?1 k9 y% U" k& _
编辑本段起源和演变  目前对斗拱的起源有三种说法。一种认为由井干结构的交叉出头处变化而成;一种认为由穿出柱外的挑梁变化而成;一种认为由擎檐柱演化为托挑梁的斜撑,再演化成斗拱。 ' _" }3 c+ s2 J# x
  z7 g8 t! h) D& ]2 W$ {
  斗拱在中国木构架建筑的发展过程中起过重要作用,它的演变可以看作是中国传统木构架建筑形制演变的重要标志,也是鉴别中国古代木构架建筑年代的一个重要依据。斗拱的演变大体可分三个阶段。第一阶段为西周至南北朝。西周铜器拱令簋上已有大斗的形象,战国中山国墓出土的铜方案上有斗和45°斜置拱的形象。汉代的石阙、明器、画像石和画像砖上也有大量斗拱的形象。从汉高颐阙和四川牧马山、山东高唐出土的汉明器陶楼上可以看出,柱顶有斗拱承托檩、梁或楼层地面枋,挑梁外端的斗拱承托檐檩,各个斗拱间互不相连。汉代以后开始在柱间用斗拱,最初是一种在现代称为人字拱的斗拱,即在额枋上立一个叉手,上置一斗,承托檐檩。
; [: _$ r. j% Y2 U9 o- w5 X# n2 l0 S" w: {2 ~
  至初唐,从西安慈恩寺塔门楣石刻《说法图》上还可看到佛殿柱间仍用人字拱。第二阶段为唐代至元代。这个时期斗拱的主要特点在于柱头斗拱所承托的梁多插入斗拱中,使斗拱和梁架拉结在一起,顺屋身左右横出的拱也和井干状的柱头方(即枋)交搭在一起。建筑的一圈柱头枋和同它成直角的正、侧两面的梁交织成一个分为若干井字格的水平框架,斗拱成为各交叉处的加强节点。这时斗拱已不再是孤立的支承架或挑檐的构件,而是水平框架不可分的一部分。这个水平框架现在称为“铺作层”,用于殿堂型构架柱网之上,对保持木构架的整体性起关键作用。现存唐代五台山佛光寺大殿的斗拱,就是这种做法的典型实例。
5 C2 _) Y- z% w# u. u' Z0 l, \/ \5 @2 H; r) V+ u/ n
  宋《营造法式》中所载各种殿堂构架的斗拱与梁架结合,已不如唐代紧密,但仍类似。第三阶段为明代至清代。自明代开始,柱头间使用大、小额枋和随梁枋,斗拱的尺度不断缩小,间距加密。清式建筑的梁不再像宋式那样穿插在斗拱中,而是压在斗拱最上一跳之上,直接承挑檐桁。因此,斗拱发展到明清以后便不再起维持构架整体性和增加出檐的作用。它的用料和尺度比宋式大为缩小。" c. Q# v4 Y/ D& d" r! w" r, `; G
5 n' u. o, k  u- o( T+ F; m
 斗拱在中国古建筑中起着十分重要的作用,主要有三个方面:
* t1 a4 P. G  d4 X# U
2 N( w- t. E# `  L- v8 ]: w  一、它位于柱与梁之间,由屋面和上层构架传下来的荷载,要通过斗拱传给柱子,再由柱传到基础,因此,它起着承上启下,传递荷载的作用。
$ t7 B! U( I' C/ c  c: H6 N
0 |# A% @3 v& I! ~( z  二、它向外出挑,可把最外层的桁檀挑出一定距离,使建筑物出檐更加深远,造形更加优美、壮观。
1 ?: Z2 T( n/ h" Z! t
# ~* {) w7 f+ g* S  在它成型之后很长一段时间内,被作为构件大小的基本尺度(“模数”制)
  u2 c  ~% d: x% ^) n
, @8 t3 V# ]9 W) c  后来的斗拱逐渐变为装饰(后来采用砖墙,出檐变近许多,作用减少),也是区别建筑等级的标志。越高贵的建筑斗拱越复杂、繁华。 / M, v! ~: Z8 z2 V" W5 t) |

4 ~* s4 p  A; ^& W2 s7 s0 M( x  三、它构造精巧,造形美观,如盆景,似花篮,又是很好的装饰性构件。 / y/ A. M5 Q  y7 J; X
) V3 t% ~$ x6 x9 R0 G* B& G8 q4 D
  四、榫卯结合是抗震的关键。这种结构和现代梁柱框架结构极为类似。构架的节点不是刚接,这就保证了建筑物的刚度协调。遇有强烈地震时,采用榫卯结合的空间结构虽会“松动”却不致“散架”,消耗地震传来的能量,使整个房屋的地震荷载大为降低,起了抗震的作用。中国古建筑屋顶挑檐采用斗拱形式的较之没有斗拱的,在同样的地震烈度下抗震能力要强得多。斗拱是榫卯结合的一种标准构件,是力传递的中介。过去人们一直认为斗拱是建筑装饰物,而研究证明,斗拱把屋檐重量均匀地托住,起到了平衡稳定作用。

斗拱模型.rar

227.15 KB, 下载次数: 13

 楼主| 发表于 2012-5-14 21:26:54 | 显示全部楼层 来自: 中国北京
模型应当使用Google的Sketchup6.0打开3 U3 T/ R: }, Z
我也是刚刚看到的。要有人能转化为机械行业的SolidWorks或者UG一类的软件格式,请一定共享一下。
发表于 2012-5-22 07:59:57 | 显示全部楼层 来自: 中国河北邢台
哇 有图片 有说明 太给力了!!!!
发表于 2012-9-1 16:46:58 | 显示全部楼层 来自: 中国江苏南京
$ E' H1 y9 X  W! r) A- |9 M
斗拱结构,古人确实有才!9 }9 l" x0 }' N
我们也设计个什么自嵌套连接啊……
发表于 2012-9-12 21:08:48 | 显示全部楼层 来自: 中国江苏南通
谢谢分享啊。
发表于 2012-9-15 09:55:20 | 显示全部楼层 来自: 中国台湾新竹市
受教了~!!  古人真的很有學問阿  ~!!!  謝謝坂大分享 : ))
