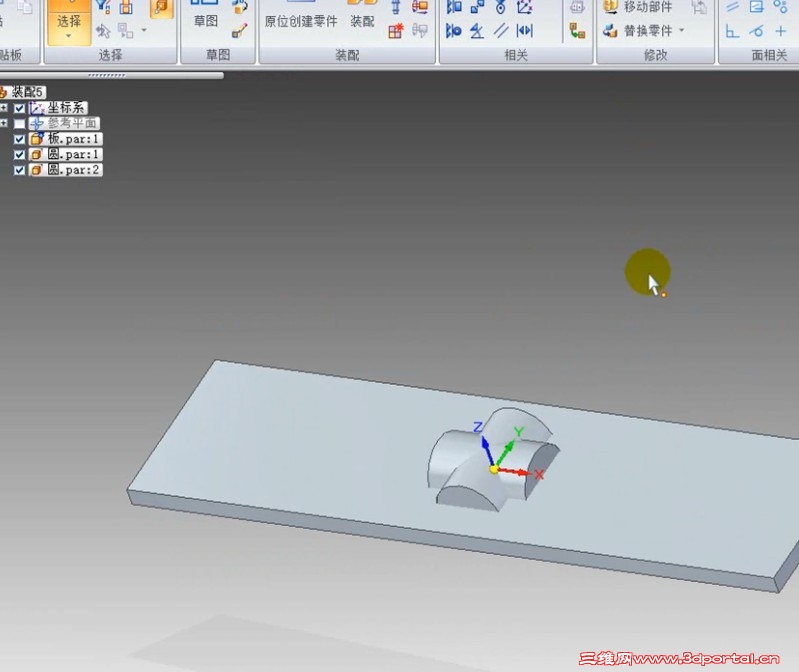

Solid EdgeST4新增装配关系－中心平面

在命令条的“关系类型”列表上，单击“中心平面”按钮。
在命令条上，指定“单一”或“双”。“双”选项将在要定位的零件上找到所选几何体之间的中心。
选择要确定中心的几何体。
选择定义中心平面的几何体。
单击“确定”。
提示:
关系会将所选关键点、平的面、平面、边、圆柱轴、边或平面/面对作为在两个平的面、参考平面或两个关键点之间定义的对称平面的中心。
命令还可将不平行的面和平面之间的对象作为中心。
此关系可应用的范围为 2 - 4 个部件。

单一适用于像圆柱、圆孤之类的特征与平面居中对称，而双面适用于一物体的两个面和另一物体的两个面居中对称

大有茗堂 · 发表于 2012-5-11 09:31:32

上传视频附件1-2

大有茗堂 · 发表于 2012-5-11 09:32:09

上传视频附件3-4

cchin · 发表于 2012-5-11 22:19:07

提示: 作者被禁止或删除内容自动屏蔽

heyantian · 发表于 2012-5-13 20:42:03

好，这个功能很实用……

大有茗堂 · 发表于 2012-5-15 22:31:12

4# cchin
要换就赶紧的吧。要是慢了一会你装ST4人家都用上ST5啦。
