用几何中心线做旋转体后,装配时的问题

luckygyy · 发表于 2012-5-10 10:36:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 luckygyy 于 2012-5-12 18:03 编辑

5.0的草绘里添加了个几何中心线用于画旋转体.
但是以几何中心线为旋转轴画出来的旋转体后并不显示那根中心轴.
在装配时,想使用中心轴的话非常不方便.

详细看了一上,基准轴是有的,但是是和草绘在一起的,并且和草绘一起被设置成了隐藏.所以在装配的时候选不上..

请问这种情况大家是怎么弄的呀?再添加一根轴?还是不使用几何中心线?

爱好而已 · 发表于 2012-5-10 12:52:30

把隐藏的东西显示出来不行吗？或者再添加一根中心线。你不都知道嘛

luckygyy · 发表于 2012-5-10 14:04:04

当然知道..如果非得要取消隐藏或者再添加一根中心线的话,还不如旋转的时候直接使用草绘的曲线做旋转轴呢.
那样会自动生成一个基准轴呢.
这样的话,几何中心线的使用范围不就只适用于画零件了?

tangcarlos3d · 发表于 2012-5-10 14:13:51

proe不能用草绘直线作旋转中心线，只能用几何中心线。这点与Sw不同。旋转中心线在单独的一层，可以单独显示。

luckygyy · 发表于 2012-5-10 16:21:45

本帖最后由 luckygyy 于 2012-5-10 16:30 编辑

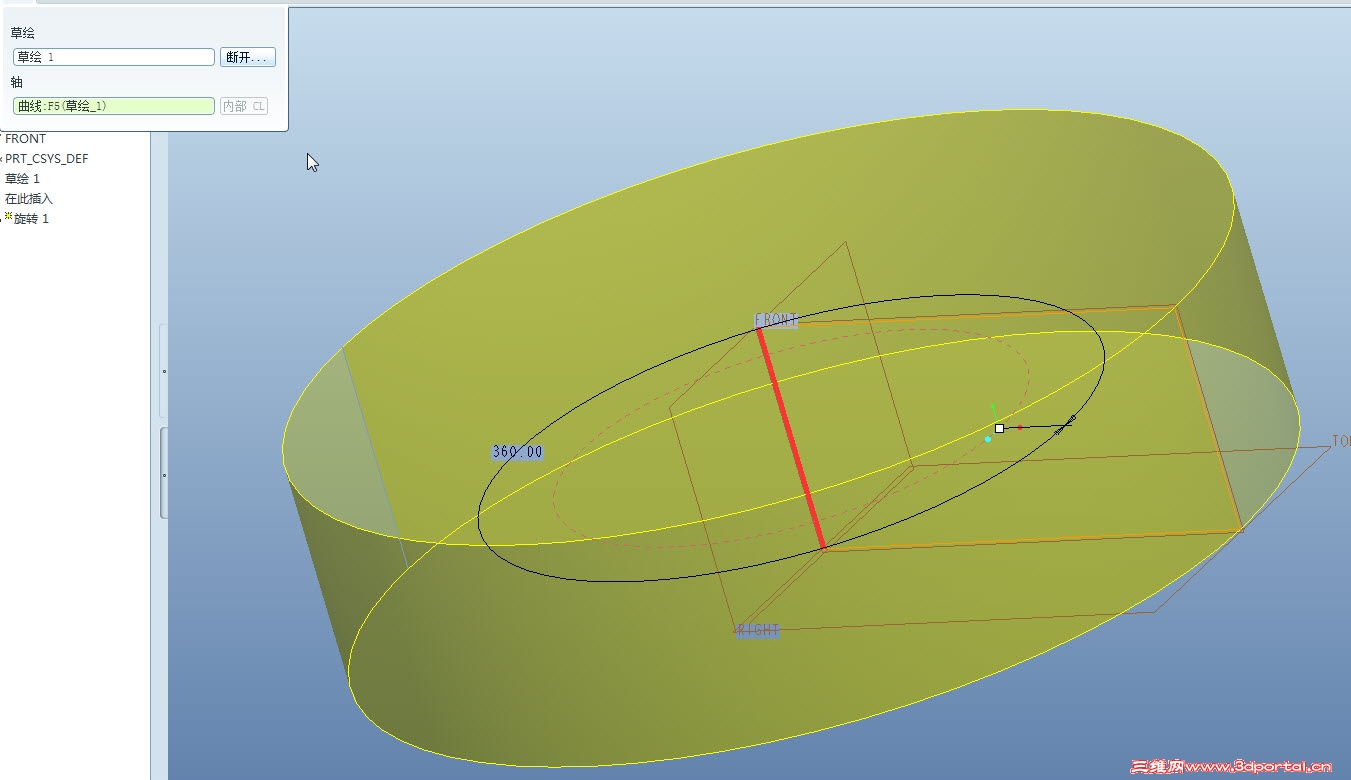

我说的是5.0.有些情况下是都能画出来. 向下面这种情况 ,比想用几何中心线,直接使用草绘好像更有效率
2012-5-10 17-21-27.jpg

ganyiwei · 发表于 2012-5-10 20:37:28

我的 5.0 在哪里都不会自动隐藏几何中心线，，，，

ganyiwei · 发表于 2012-5-10 20:39:21

display_axis yes 设置这样试下。

luckygyy · 发表于 2012-5-12 17:57:49

难道各位的都是显示的吗?
额. 无图无真相. 我把图和PART文件都附上了.

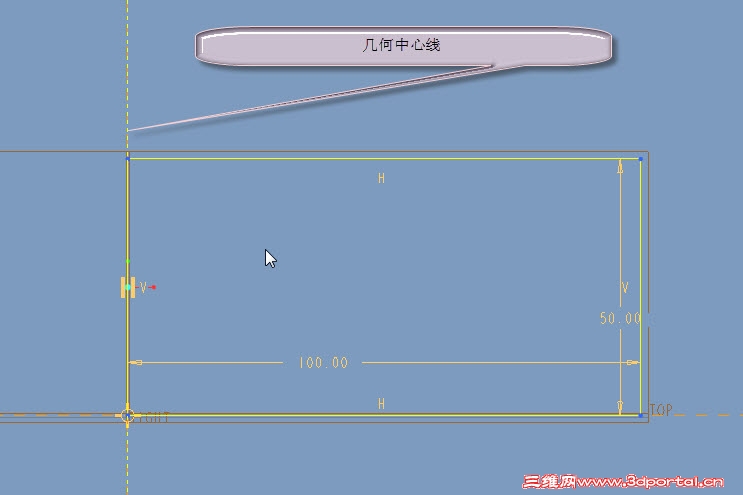

文件1是几何中心线画的.
文件2是直接用草绘的矩形的边画的,这种画法对于中心是空心的旋转形是无法使用的,但是对于实心的情况还是不错的.

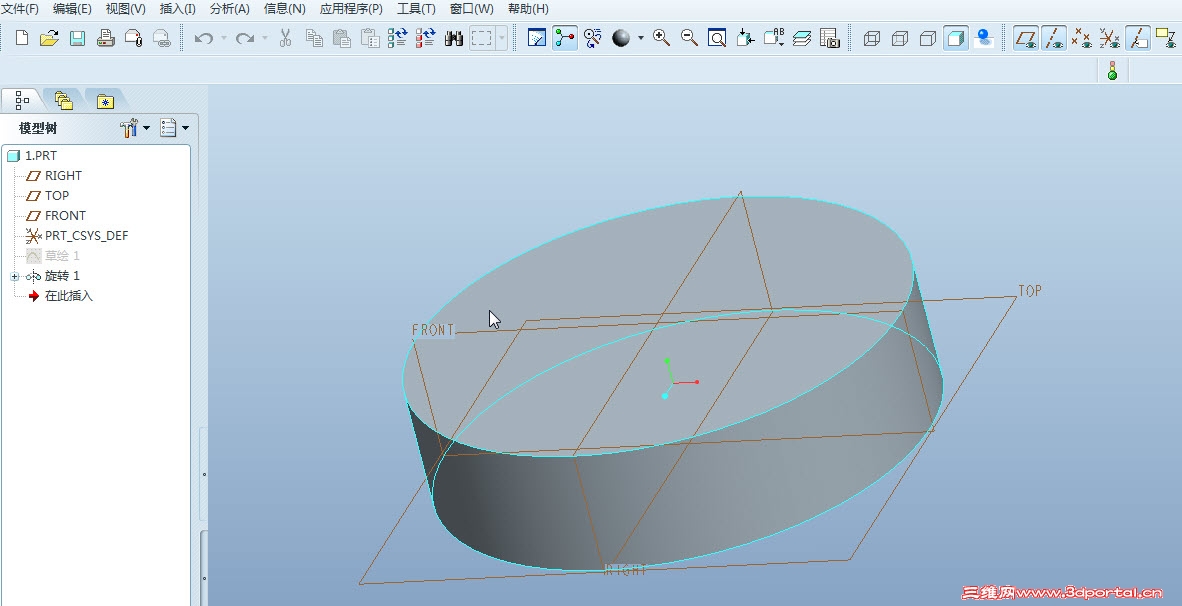

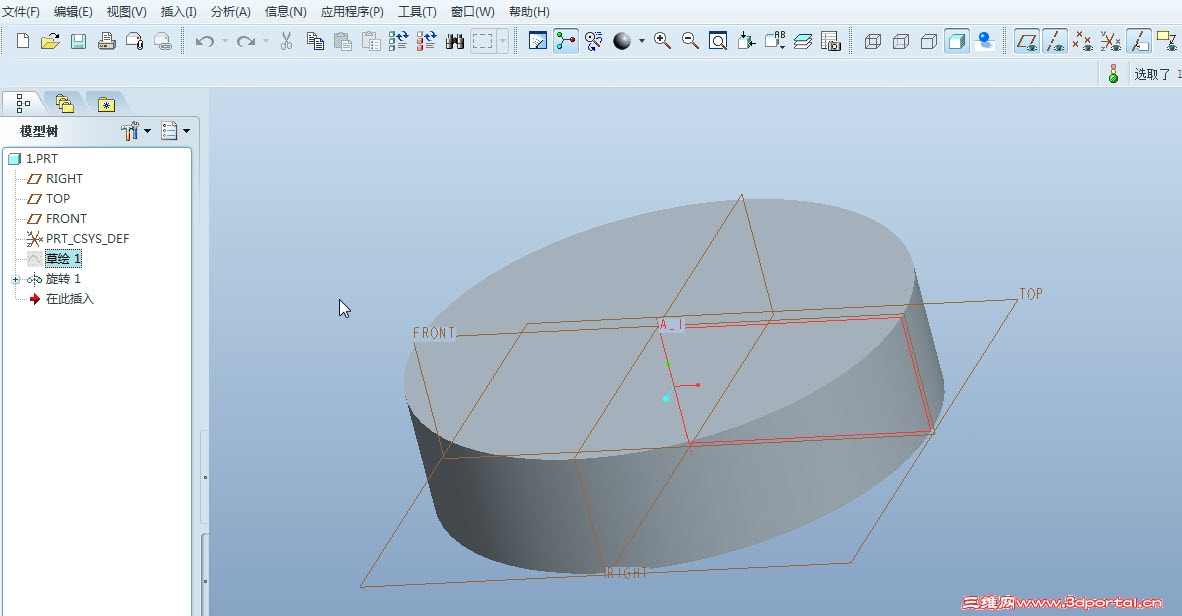

在文件1中,确切的说不是中心线被隐藏了,而是带有几何中心线的草绘被隐藏了.

luckygyy · 发表于 2012-5-12 18:02:36

额.我明白了...是因为个人习惯问题所造成的.

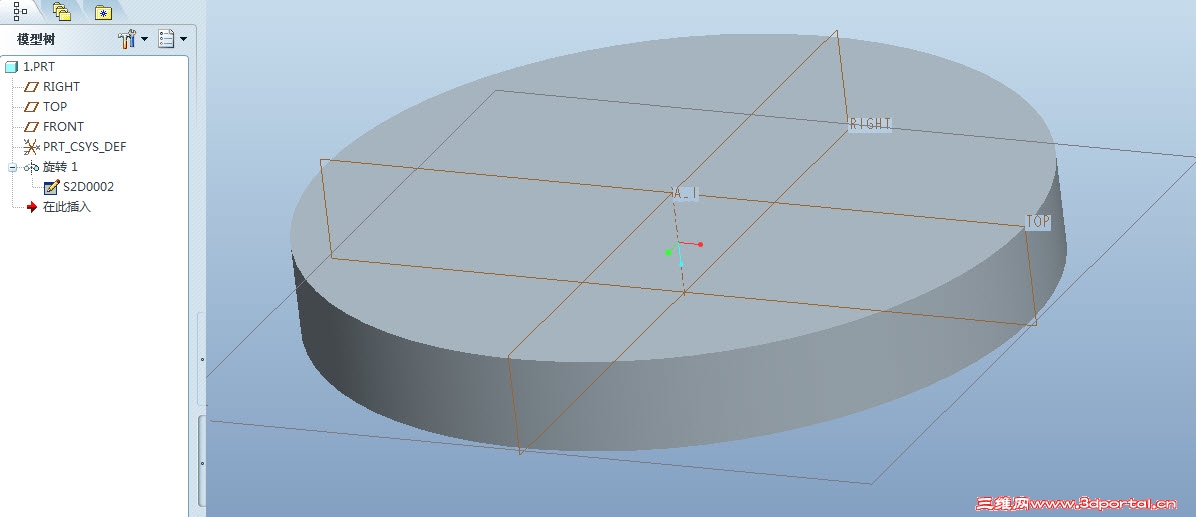

我上面所画的旋转体中,是先单独画了个草绘,然后创建的旋转体.
如果直接创建旋转体,定义内部草绘的话就不会被隐藏了.
