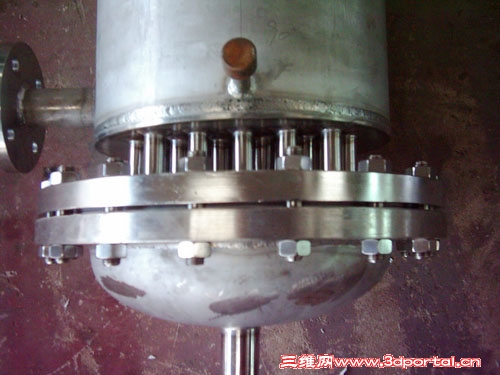

这个换热器怎么了？

rgsmdqy

这个换热器怎么了？

niao_csu

这种结构的换热器还真的是第一次见到
我想可能是工艺要求管程的压力比较高而且比较脏或者粘度比较大不适合走壳程并且管程的介质如果进入壳程可能会产生比较严重的后果
, E1 _+ O' s/ _. Z6 T1 [; J这种结构能够防范管程介质进入壳程内。
6 [# G! ?% a9 ^: z" `0 B' [" L不知我的分析是否正确
! ~7 E1 I  }7 `3 q+ Y6 `楼主可是女中豪杰啊，这行业女的做设备或者做维修的太罕见了

rgsmdqy

这种结构的换热器还真的是第一次见到
我想可能是工艺要求管程的压力比较高而且比较脏或者粘度比较大不适合走壳程并且管程的介质如果进入壳程可能会产生比较严重的后果
这种结构能够防范管程介质进入壳程内。
2 n: z6 f3 `6 s不知 ...
9 T* Y1 v2 P( C+ D( Q" O9 P. @9 Qniao_csu 发表于 2012-5-10 09:11 http://www.3dportal.cn/discuz/images/common/back.gif

7 P  |6 n, m% G4 q我是误入歧途啊，搞设备太累了，快吃不消了

gml007

引用:
这种结构的换热器还真的是第一次见到三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa6 A0 H5 Q  [) l+ G
: g9 `# G0 k4 i/ a我想可能是工艺要求管程的压力比较高而且比较脏或者粘度比较大不适合走壳程并且管程的介质如果进入壳程可能会产生比较严重的后果
; Y$ D& P3 z( F  f' w" a' j9 U0 p$ M' u3 L三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa这种结构能够防范管程介质进入壳程内。
  o' Z4 w2 D8 `1 P" h$ U4 nwww.3dportal.cn不知 ...
" C3 P) V- ~& S* p5 r3 F" l4 a* K3 D3 V- M, A  Mwww.3dportal.cnniao_csu 发表于 2012-5-10 09:11 三维网技术论坛3 Q; X/ f8 M: D! B, i
2 _; e3 x0 D; ]: }3 ?我是误入歧途啊，搞设备太累了，快吃不消了

rgsmdqy

引用:
8 n( Z. M# U3 P( R1 e' F这种结构的换热器还真的是第一次见到三维|cad|机械|汽车|技术|catia|pro/e|ug|inventor|solidedge|solidworks|caxa6 A0 H5 Q  [) l+ G
  C% k# Z+ j5 F* m我想可能是工艺要求管程的压力比较高而且比较脏或者粘度比较大不适合走 ...
" m" R) ?) I$ G, Q7 _1 ogml007 发表于 2012-5-10 15:04 http://www.3dportal.cn/discuz/images/common/back.gif

引用留证

wzf1981

传说中的双管板换热器 只不过少了管板间的筒节 不知道管子是不是吃的消

hanpingsiping

没有见过的结构

xiongconggui

双管板列管换热器，两管板之间没有筒节，应该是管壳之间的介质不能混合，但是单独的介质是没多大危害的

shizz

防止管壳之间的介质混合的

3d730060

典型的双管板换热器。

夏日阳光

管程的压力应该不高
