Solid Edge装配中曲线阵列零件

大有茗堂 · 发表于 2012-5-5 11:26:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由大有茗堂于 2012-5-5 11:27 编辑

Solid Edge装配中曲线阵列零件
目前Solid Edge装配里没有沿曲线阵列　的功能!
装配里的阵列首先是针对那种有特征孔然后装配轴的阵列,其次可以利用草图阵列但那仅限于支持圆形阵列跟矩形阵列,无沿曲线阵列!

想到装配中在放置紧固件时，可以自动识别一个面上的所有相同孔－不管它们之间是如何分布的（当然包括所谓的一条曲线上的了）。

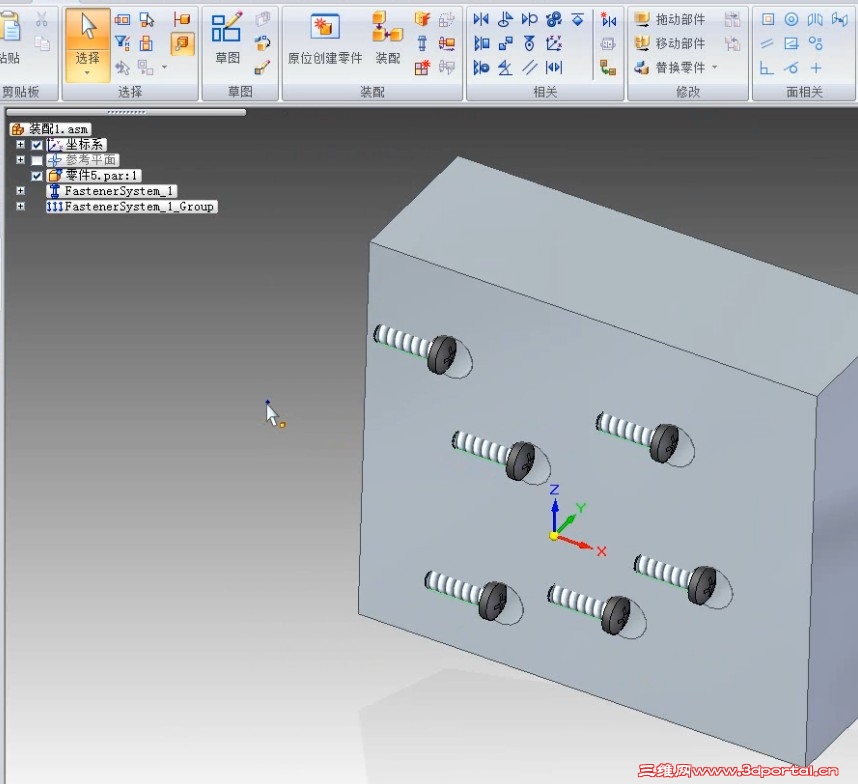

思路：用“紧固件”命令把螺钉之类的随便选择一个标准件放置到相应的孔中，然后用替换命令来将它替换成需要放进去的零件。

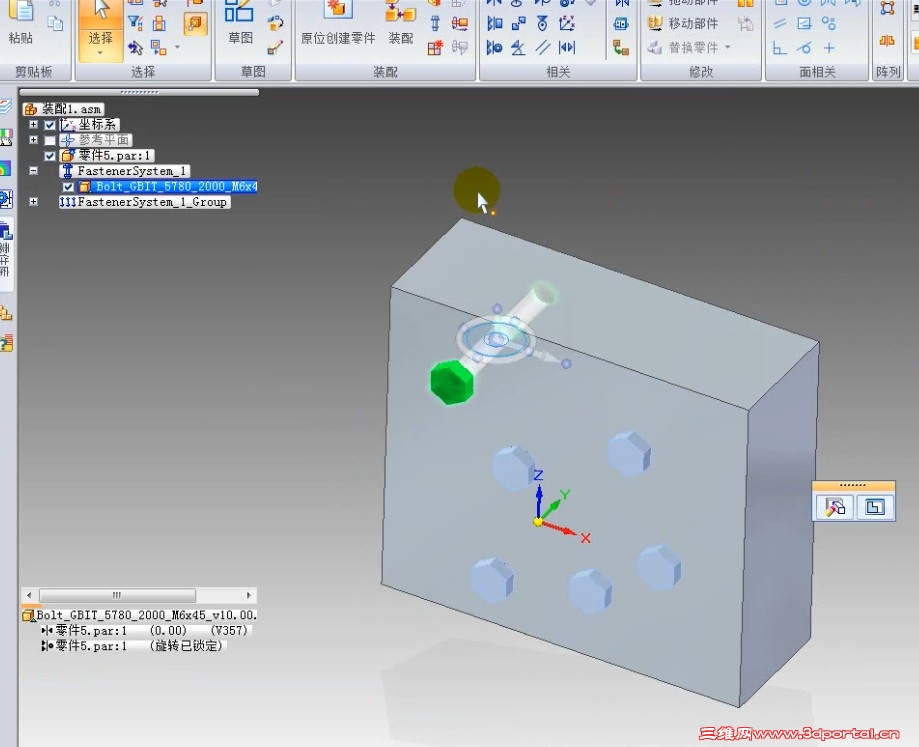

替换时会发现，标准件的“替换零件”按钮是灰色的。也就是说在装配环境中无法直接替换，是否证明此路不通？错，装配环境不行，可以在“版本管理器”中来替换。

看起来不对，　其实还是对的，只要先后两个替换的零件的装配关系能对应上就能正确了。
