曲面成型没办法阵列！

jiba35 · 发表于 2012-4-24 12:45:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 jiba35 于 2012-4-25 15:13 编辑

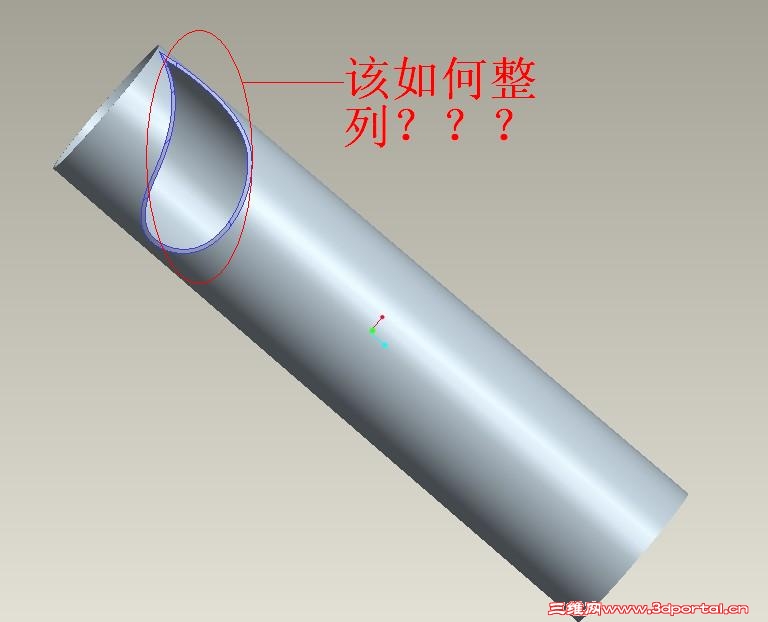

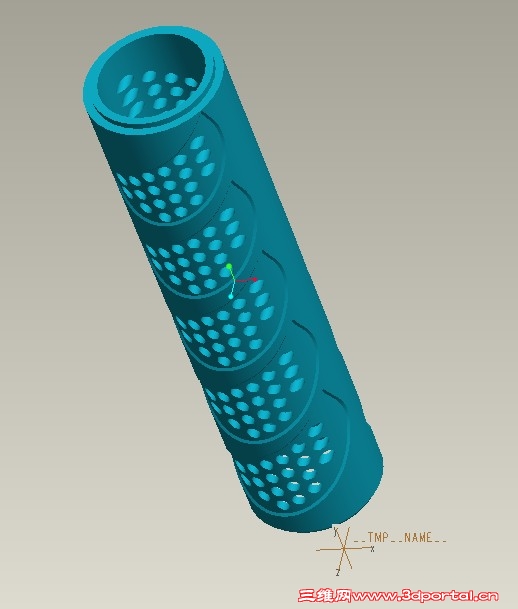

如图没法阵列求助！！！
用的PROE 4.0

prt0007.prt.rar (208.12 KB, 下载次数: 12)

zkh056428 · 发表于 2012-4-24 13:22:07

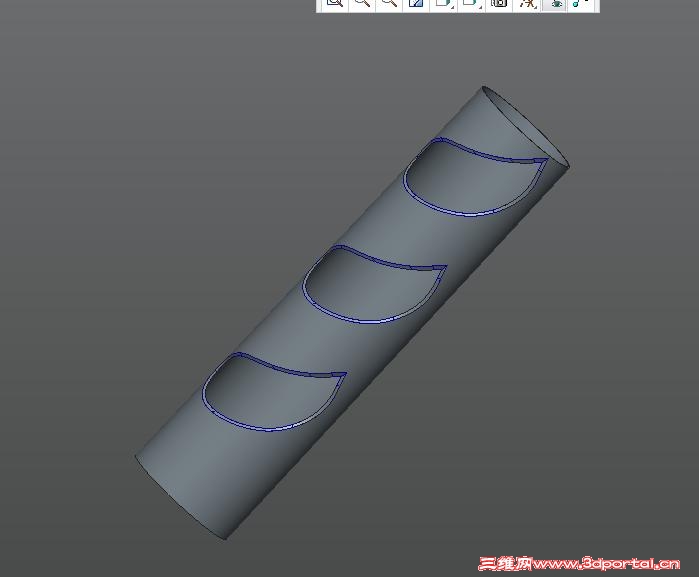

楼主，你画的图纸弱尺寸太多，而且连阵列尺寸都没有，我不知道你的真正造型意图，反正我的是可以阵列的哦。。。。

jiba35 · 发表于 2012-4-24 20:29:28

二楼的大哥请问

在草绘中，用“草绘----数据来自文件----文件系统”插入CAD的草图，然后怎么整理移动草图设置尺寸？？

我插进去后很多弱尺寸，可是没办法标注，一标注图形就都变形了！！！！

能把你的prt发给我参看下么？！

tangcarlos3d · 发表于 2012-4-24 21:20:16

在草绘中，用“草绘----数据来自文件----文件系统”插入CAD的草图，然后怎么整理移动草图设置尺寸？？

我插进去后很多弱尺寸，可是没办法标注，一标注图形就都变形了！！！！

能把你 ...
jiba35 发表于 2012-4-24 20:29 http://www.3dportal.cn/discuz/images/common/back.gif[/quote]
现将截面以自身的一个基准点标齐所有尺寸(窗选所有尺寸、把按比例勾选上再modify尺寸），再标截面基准点相对于上一特征的尺寸。列阵是选取上面“基准点相对于上一特征的尺寸”进行。

jiba35 · 发表于 2012-4-25 11:53:50

本帖最后由 jiba35 于 2012-4-25 15:10 编辑

4# tangcarlos3d
谢谢！这部做出来了

可是通过这部做的曲面合并实体化（去除材料，镂空）然后这个没办法阵列！！！！

jiba35 · 发表于 2012-4-25 11:54:22

本帖最后由 jiba35 于 2012-4-25 15:10 编辑

4# tangcarlos3d
谢谢！这步做出来了可是通过这部做的曲面合并实体化（去除材料，镂空）然后这个没办法阵列！！！！

djg1953 · 发表于 2012-4-26 12:33:47

象这样简单的阵列可以使用方向阵列，这样不管你的草绘有多乱都不会有问题

jiba35 · 发表于 2012-5-3 16:41:44

求助啊有人帮忙画个prt传上来么

terry07 · 发表于 2012-5-18 17:01:45

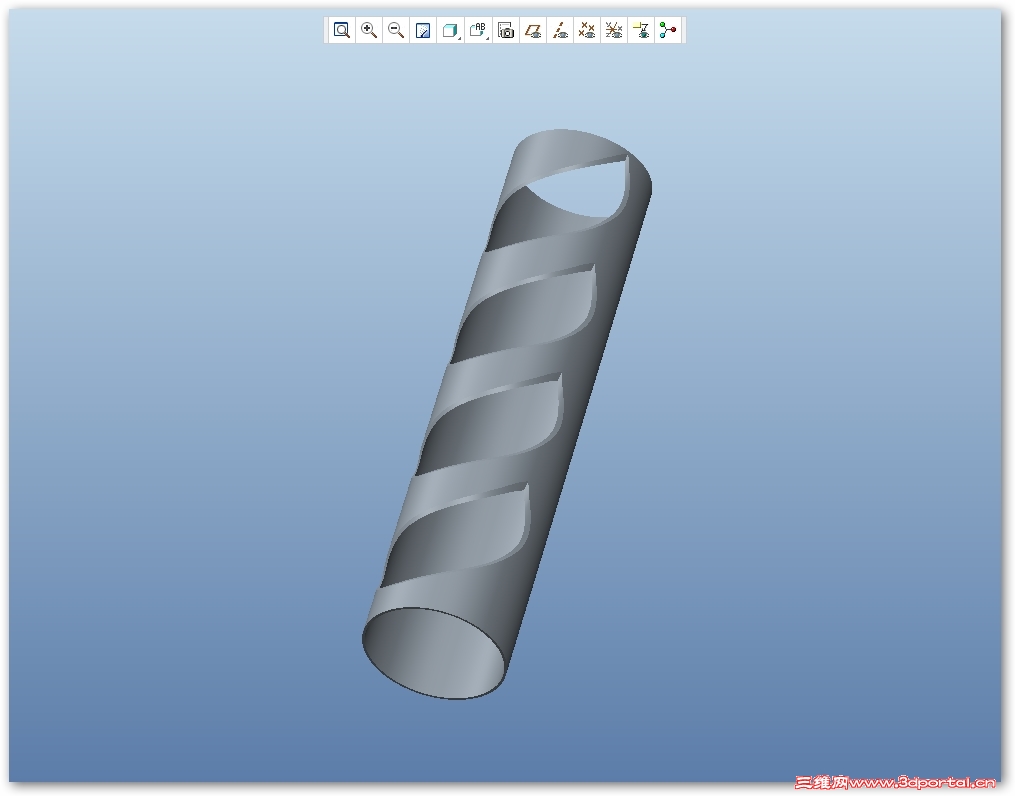

步骤作了一些修改
基本上用方向阵列作的
PRT是CREO1.0版本
参考看看
