[已解决] 异形孔在圆柱上位置怎么定?

 关闭 [复制链接]
发表于 2012-4-18 18:57:12 | 显示全部楼层 |阅读模式 来自: 中国河北邯郸

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 hiuhangzhe 于 2012-4-19 10:27 编辑
/ x3 e; D/ A) q& M$ k0 o  [& f* ^
+ P5 e2 M0 w5 G. L/ B$ H( B我想在圆柱面上打两个螺纹孔,但是在位置怎么约束,位置怎么定??1 n- M& D' k. Y" U4 L  w
: g. Q5 t! b6 E0 A% `9 k8 w: s

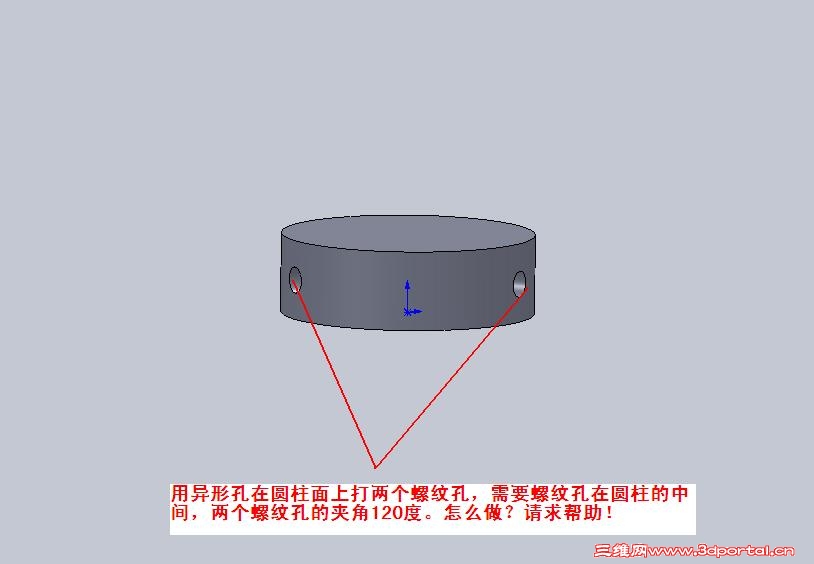

如下图片,请高人指点?
发表于 2012-4-18 19:06:33 | 显示全部楼层 来自: 中国上海
定位点和圆柱面相切,和和某个基准面重合,然后标上下位置尺寸,

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

发表于 2012-4-18 20:41:04 | 显示全部楼层 来自: 中国广东深圳
建基准面与圆柱面相切,然后再打孔。
发表于 2012-4-18 22:35:50 | 显示全部楼层 来自: 中国广东深圳
如楼上先建个基准面打孔,打完第一个孔后再进行圆周陈列就行了!
发表于 2012-4-19 09:58:40 | 显示全部楼层 来自: 中国江苏镇江
个人做法,先在模型上用3D画图,用3D点来约束其位置,然后再在上面用异行孔,注意的是先随便点在圆面上,然后拖动至原先所画的点上,这样就可以了。
 楼主| 发表于 2012-4-19 10:29:56 | 显示全部楼层 来自: 中国河北邯郸
先做辅助面与圆柱面相切,在切面上做异形孔,之后做圆周陈列。
发表于 2012-4-19 10:56:59 | 显示全部楼层 来自: 中国广东深圳
找圆柱中心基准面建
发表于 2012-4-19 11:27:40 | 显示全部楼层 来自: 中国河北廊坊

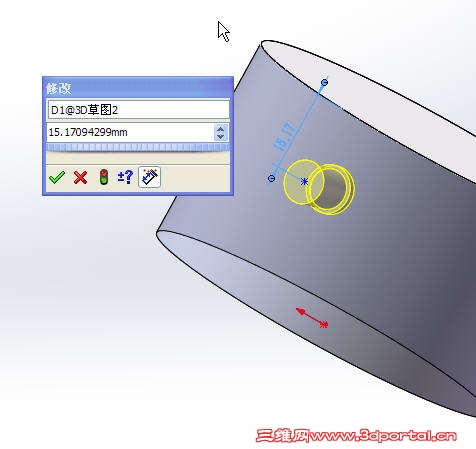

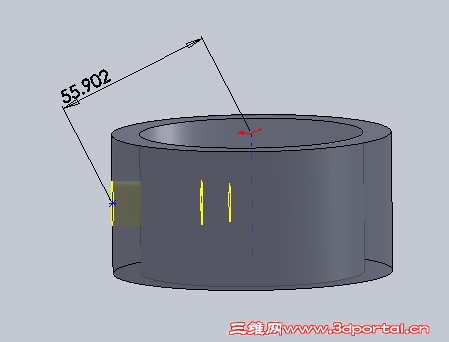

Snap1.jpg 不用那么麻烦,点击向导,选好类型,点位置,按图点3D草图直接放置就行了, Snap2.jpg 然后标注位置尺寸,OK.。非常简单

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 详细应助

查看全部评分

发表于 2012-4-20 13:15:19 | 显示全部楼层 来自: 中国浙江杭州
8# gld123
- z3 V" m5 [& y+ \# S+ `% ~+ c$ {- g5 m$ D1 Z
这方法好   以前都没注意
头像被屏蔽
发表于 2012-4-20 22:18:33 | 显示全部楼层 来自: 中国广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2012-4-21 06:25:25 | 显示全部楼层 来自: 中国广东深圳
新版本的SW这个问题很烦人,我以前可以在基准面上选择,现在只能用3D草图,但用起来不顺,现在只好用切除,然后再插入螺纹线
 楼主| 发表于 2012-4-21 12:46:50 | 显示全部楼层 来自: 中国河北邯郸
本帖最后由 hiuhangzhe 于 2012-4-21 12:48 编辑 ( L7 v# O8 }! t) L$ R  T: G8 x- r

# b0 E4 N0 |7 }, @10 楼的" O: Z' X/ S9 o1 w
- P; v9 i2 k. x, m1 T7 p7 T

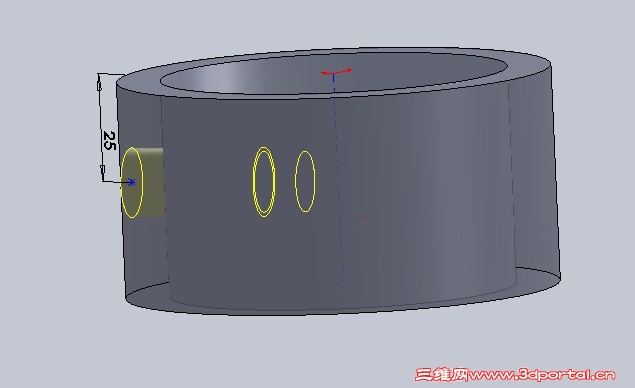

我下载你原件看了,但是我怎么标不上你 25的那个尺寸,我标注时就标注成中点的尺寸了为什么?4 |  h1 q' n8 X
. N7 l# o$ M% r5 F2 r+ k- W% |6 n
见下面图片
发表于 2012-4-21 12:57:27 | 显示全部楼层 来自: 中国河北廊坊
本帖最后由 gld123 于 2012-4-21 13:00 编辑
) }8 Y; j3 M+ P8 w6 @! n3 ]% Z$ ^

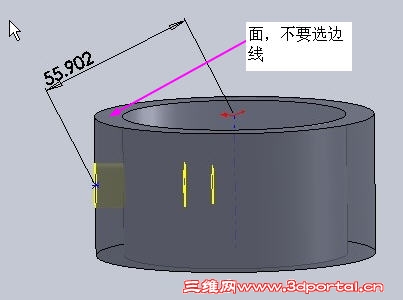

选面及孔中心 Snap1.jpg
头像被屏蔽
发表于 2012-4-21 23:33:07 | 显示全部楼层 来自: 中国广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2012-4-23 08:08:04 | 显示全部楼层 来自: 中国河北
10楼,异型孔位置还是没有完全的定义,就是在圆周方向,虽然针对本零件圆周方向位置无所谓,但是如有其他结构要求孔圆周方向要一定,我觉得用3D线确定孔位置是变通的方法。
发表于 2012-4-23 13:18:26 | 显示全部楼层 来自: 中国江苏苏州
孔是钻头打出来的,钻头是垂直下去的,那你建立的基准面就一定要和钻头垂直啊,联系实际怎么加工,简单想想就知道了
发表于 2012-4-23 22:54:52 | 显示全部楼层 来自: 中国上海
今天我也碰到这个问题,在SW2011中第一次在圆柱面上打孔,打完确实有问题,预览时没问题,但打完后却看不到孔。
发表于 2012-4-26 14:00:18 | 显示全部楼层 来自: 中国广东广州
8# gld123 但角度怎么定位呢?
发表于 2012-4-26 14:02:14 | 显示全部楼层 来自: 中国广东广州
11# liuyong453 先选择面,再点异形孔向导功能,就ok了...
发表于 2012-4-26 15:15:37 | 显示全部楼层 来自: 中国山东青岛
条条大路通罗马啊
发表于 2012-5-7 17:05:32 | 显示全部楼层 来自: 中国江苏常州
谢谢各位,学习了
发表于 2012-5-7 20:53:13 | 显示全部楼层 来自: 中国吉林长春
这么多高人,每人一个办法都是一条不错的经验,众人划桨开大船!
发表于 2012-5-8 21:14:32 | 显示全部楼层 来自: 中国台湾
努力學習中
