Solid Edge同步与顺序改模差异系列教程
比较下两种模式对于外来模型（本例中用“零件副本”的方式来插入一个模型，即等同于没有原始参数的外来模型）修改的差异。

Solid Edge同步与顺序改模差异3改成组移动元素

设计中经常有一些孔或圆柱之类的元素是好几个成一组的，它们的相互位置有要求且固定的，而它们作为一个整体在整个模型中的位置却是需要调整的，如何快速、方便的调整是我们最需要的。如果是直接在Solid Edge中一个个特征建模起来的，那通过尺寸约束很好控制，今天就不说了，今天还是说说外来模型中如何修改达到这个需求。

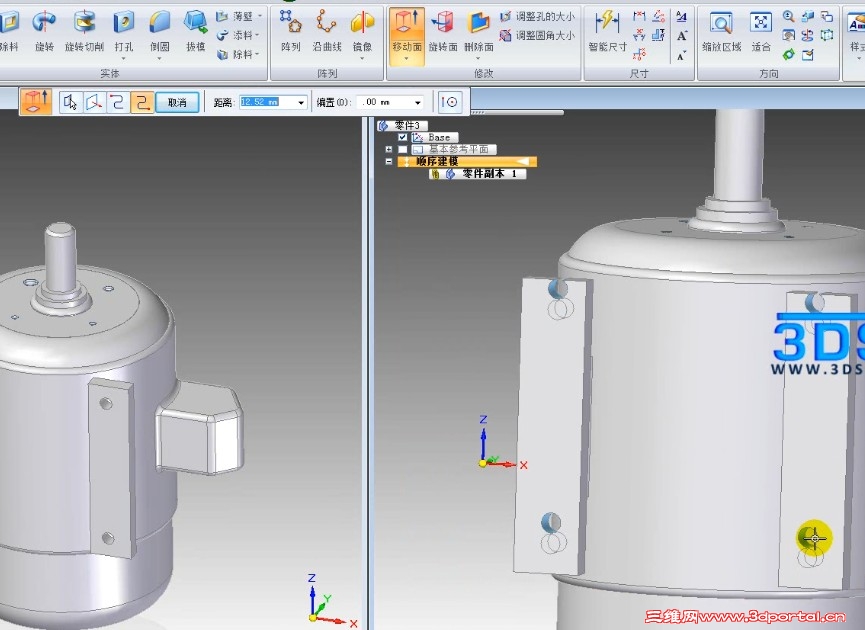

顺序建模中，可以把它们全部选上（选择多个元素时按下CTRL键），移动面后就有一个移动面的特征出现在特征树上，随时可以修改移动参数。

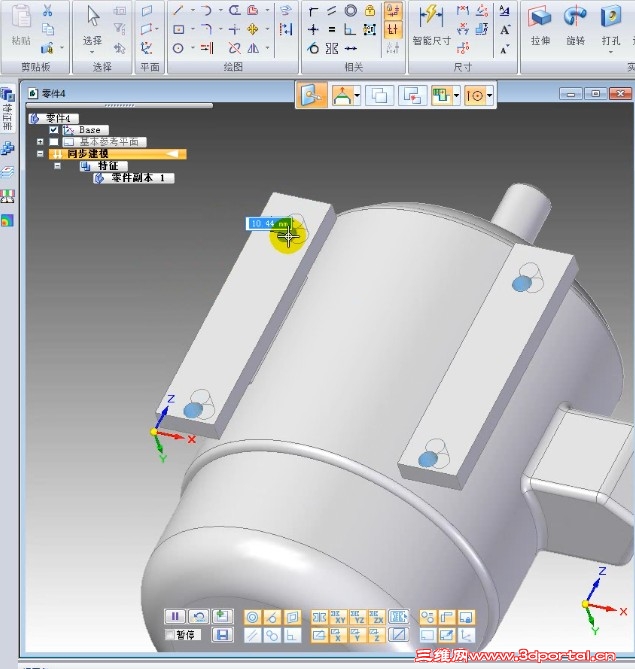

同步模式下，选择多个时仅需在选择第二个元素是按下CTRL键，然后后面的就默认是叠加了。移动的话，同步更强悍，直接手动方向盘即可，可多个方向移动。对于习惯用参数控制的人就会觉得移了后没得改，其实同步下就得去掉这个思维，想怎么移，就怎么移，移的不对，再重新移就是了。
