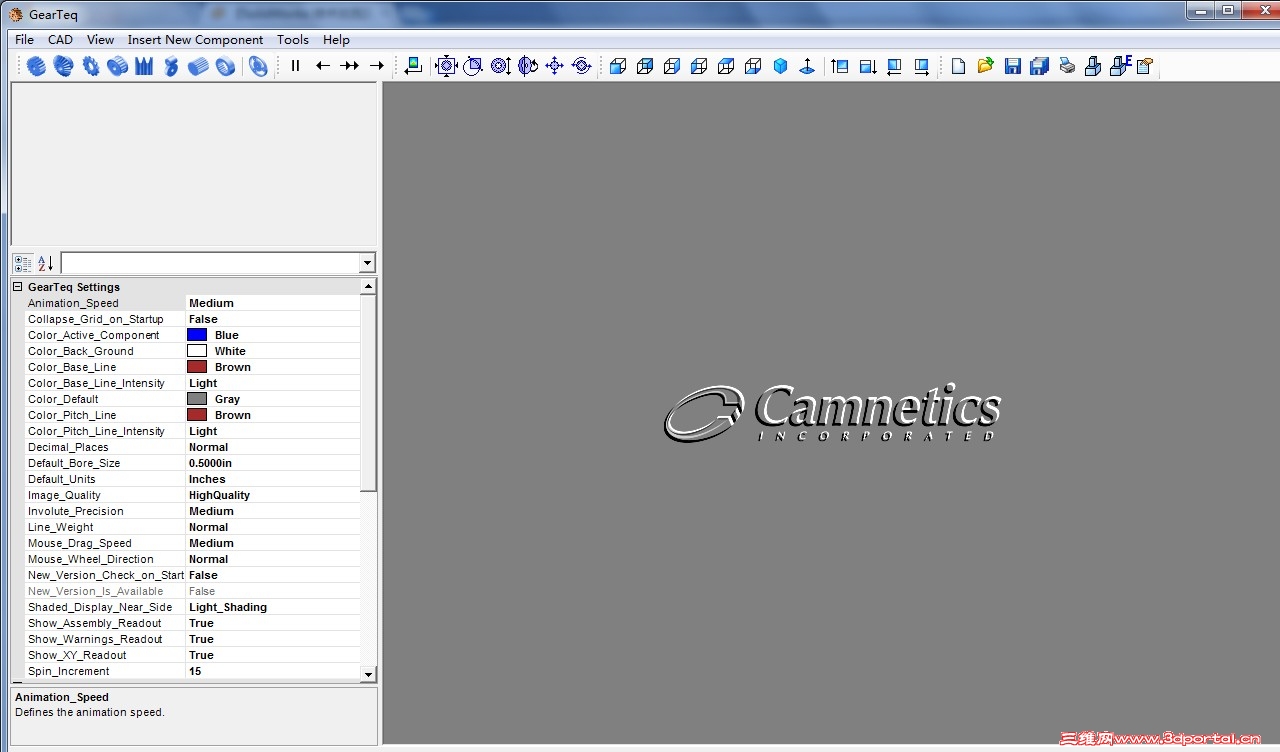

1 h5 ], M% g* _, y+ Y( d6 F 由于做毕业设计的需要建出汽车弧齿锥齿轮的模型，一般汽车工业标准不同于一般工业标准。笔者尝试过好几种方法，不过最后还是回到插件来建模。 首先，来介绍所需插件——GearTeq 2011，这个插件是全英文的，我也对着需要的参数名称翻译了一些，随后给出下载地址。
+ `: q$ O# Y( K! B
: }2 D, x6 o8 ?4 G1 L$ S* o: l( q+ |
另外需要的一本设计书就是——《螺旋锥齿轮设计与加工》。之所以用这本书来设计轮胚是因为这个插件生成的不是对了。) b/ w; S3 r7 Q& @" U
1.先将设计的弧齿锥齿轮的几何参数，填入插件中。不用理会径向变位和切向变为系数，只需要把齿顶高和弧齿厚填进去就行了。齿顶高系数、齿顶间隙系数齿数、模数、齿宽、压力角、安装距（取整数）、齿顶高、分锥角、弧齿厚。然后再点接受。9 A6 \' @: D* `
" l* p \1 O/ q

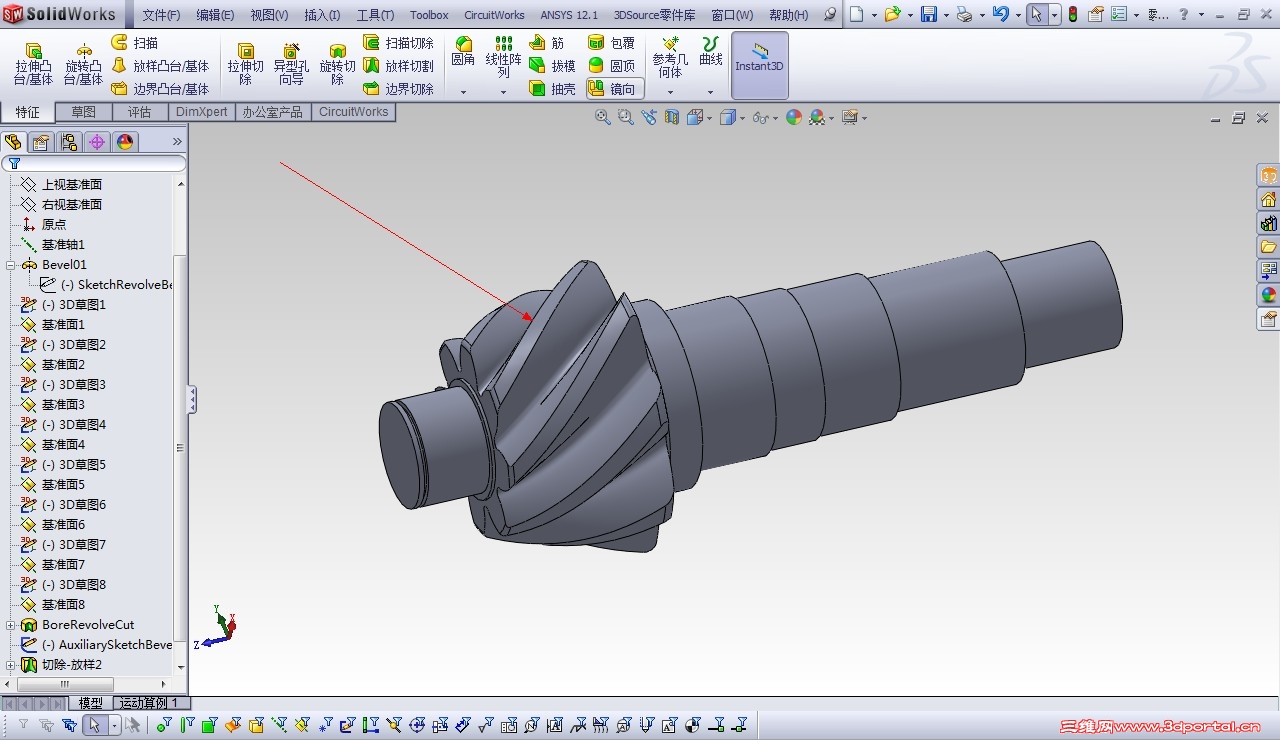

( j6 \2 N, ~: W% [1 j. v' d 2.在插件中进行如下操作后，会在SolidWorks 中有下图所示。变异的截面可以这样处理，有三个点建立的基准面，先把这三个点的XY的符号反一次，Z的不变。数值也不变。编辑完基准面后再编辑截面草图，草图中让轮廓绕坐标旋转180度即可。4 q* N7 x4 m: f$ N9 c' ^
% ^- M: b/ S' @" _' G9 ]; Y) r- f
( \: k# L) u7 ^; m& v 3.这里选中模型的第一步，修改旋转截面，重新绘制正确的轮胚几何截面。
. X6 p4 x( V0 p; n2 q/ H
- _. _, O9 o- ^' [% K' j, u 使用放样切除2 r7 k1 K6 o X$ A- m) Z; f# k
; I" H- |' Y$ I' W 例阵后的齿轮，齿顶宽度较为均匀。6 M, p, ?/ i* V; O6 f
9 N, B7 |) C4 A! w) f0 M. ?# b 这里是建齿的8个齿的小齿轮，大齿轮为37齿装配如下，如果使用设计的安装距可能有点干涉，可以让小齿轮轴向退让一的距离，我这里退让1mm，然后检查干涉与否。动画这里就不用做了，随后上传模型，安装距，大齿轮73，小齿轮211。
( u6 v4 h! o' O+ ~( Z7 m# x x- z
* Z* H5 @, c; [- [& r: c% @
8-37.rar
