这个零件怎么画?

14373 · 发表于 2012-3-13 15:01:32

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 14373 于 2012-3-14 11:01 编辑

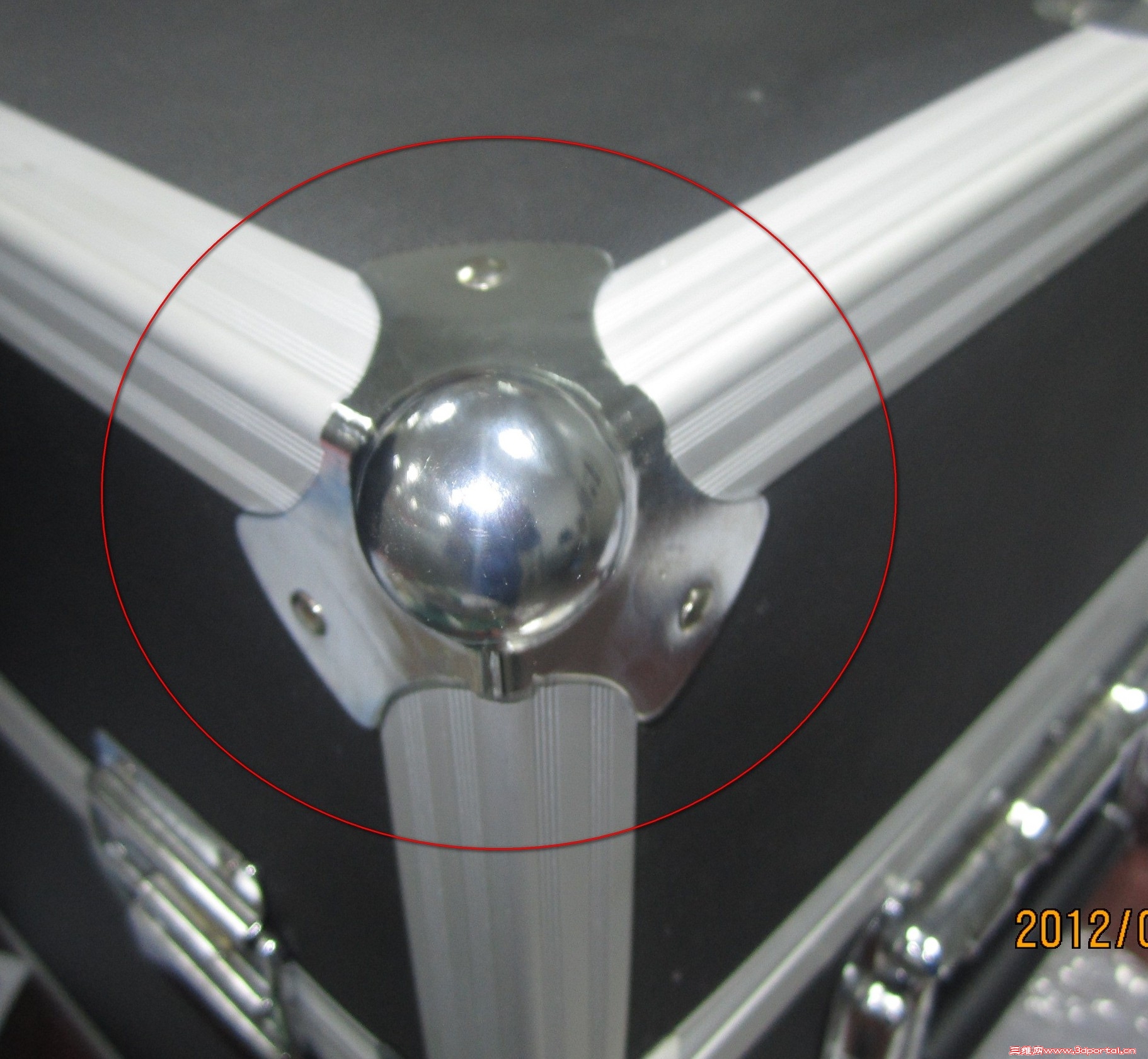

包装箱的圆头包角,想了很久,无从下手,请教各位了.见8楼图片

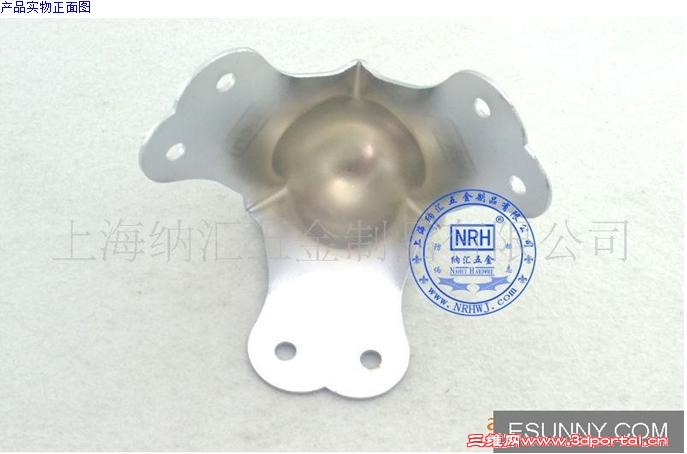

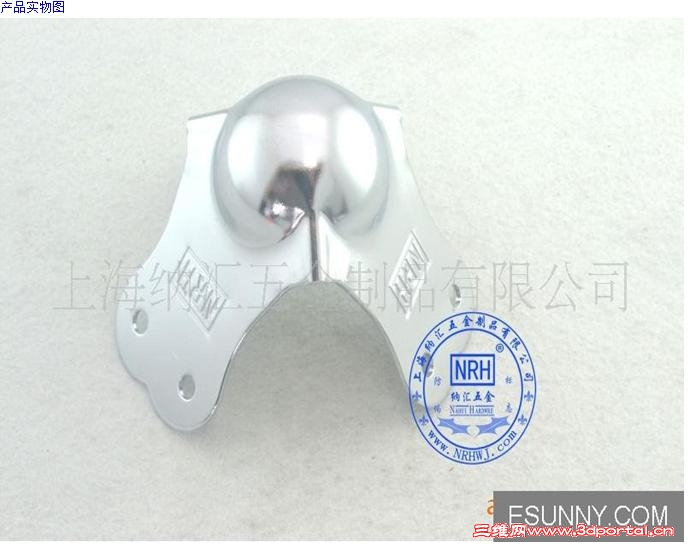

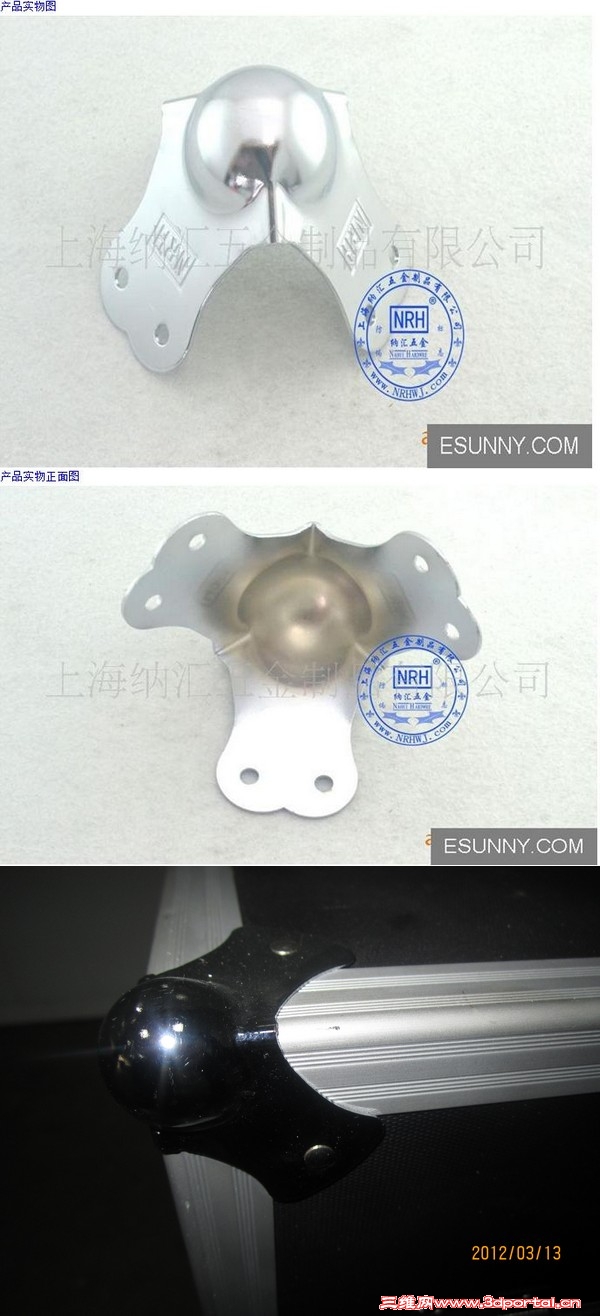

为了方便,我把8楼图片移过来,这是一个钣金的壳体,请各路大仙各显神通!

mubaibyby · 发表于 2012-3-13 15:07:01

零件是钣金件，建模方法较多，可以用实体，曲面或钣金模块都行

14373 · 发表于 2012-3-13 16:26:22

本帖最后由 14373 于 2012-3-13 16:27 编辑

2# mubaibyby 可是,有清晰一点的思路吗?比如钣金,大致的步骤是怎样的呢?

营口制造 · 发表于 2012-3-13 16:56:08

提示: 作者被禁止或删除内容自动屏蔽

fsjt · 发表于 2012-3-13 18:04:01

楼主,就俯视图一张,怎知周围的环境,应来张视角图来嘲嘲?才能帮上!

NC@jiang@nan · 发表于 2012-3-13 19:00:51

如楼上所诉，条件不太够，各视图方向的照片多传两张看看。

带着疯癫奔跑 · 发表于 2012-3-13 20:44:45

要是光画个球就太简单了

14373 · 发表于 2012-3-14 08:14:38

本帖最后由 14373 于 2012-3-14 08:41 编辑

也许我描述的不清楚(一会加图),是这样的:

1.这个是厚度为2mm左右的钣金;

2.这个中间的球形向三个爪过渡,不是圆球;

请教作图思路.

14373 · 发表于 2012-3-14 08:41:48

9# 寂静天花板
你好,不是圆球的话,怎么像周围平滑过渡呢?

ZHYJ96 · 发表于 2012-3-14 09:00:49

你画出来的目的是什么？再决定怎么画

14373 · 发表于 2012-3-14 09:34:42

11# ZHYJ96
目的是做出这个零件的真实模型,不做加工用.

大隐于市 · 发表于 2012-3-14 09:36:18

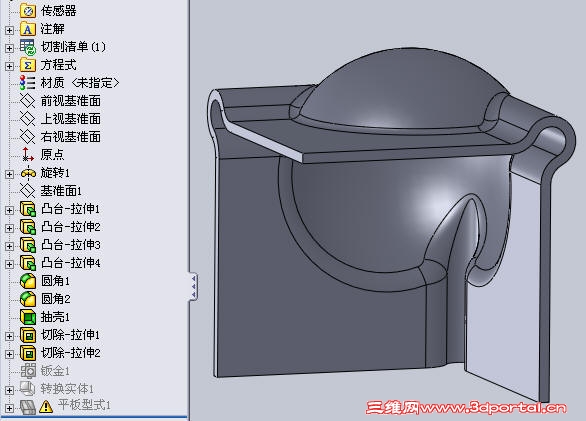

用实体的方法画了个
看看是不是这样？

14373 · 发表于 2012-3-14 10:38:20

兄弟,有点味道了,能不能做成8楼的那种模型,看起来差不多的,不要求100%的对应. 13# 大隐于市

大隐于市 · 发表于 2012-3-14 11:56:47

14# 14373
剩下的就是一些拉伸切除修剪的工作
应该不难
你先试着把模型建立起来
