尺寸标注问题

ning84 · 发表于 2012-3-10 20:48:21

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 ning84 于 2012-3-10 21:15 编辑

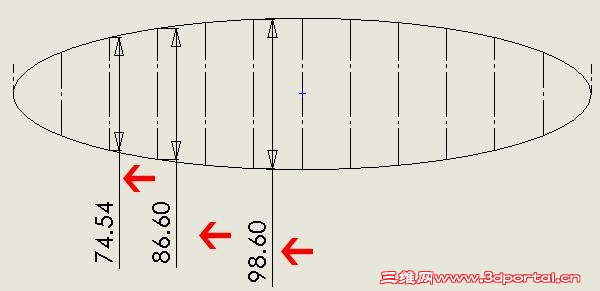

按箭头所示的尺寸标注方法有些问题。

希望按下图方法进行标注。

如何操作能实现标注尺寸的数字，在延长线处显示。
谢谢。

NC@jiang@nan · 发表于 2012-3-10 21:24:12

你这个应该用座标标注法，OK？？没看到左下角处在两个方向都为0吗？？机械制图学过吗？上次问了已经有人回答过你了！

repzk031 · 发表于 2012-3-11 09:25:33

本帖最后由 repzk031 于 2012-3-11 09:49 编辑

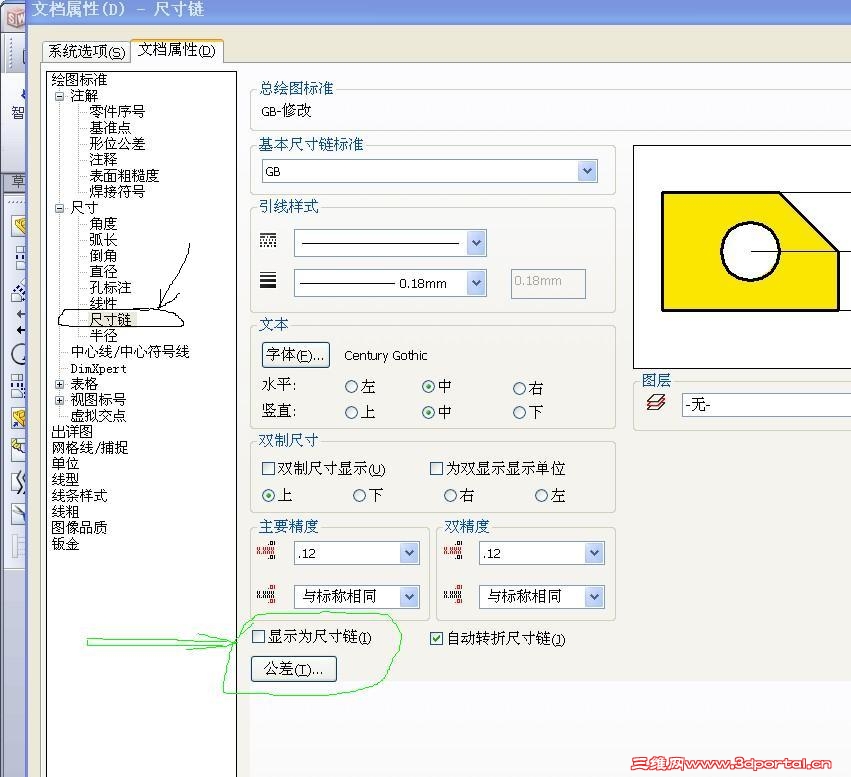

1# ning84

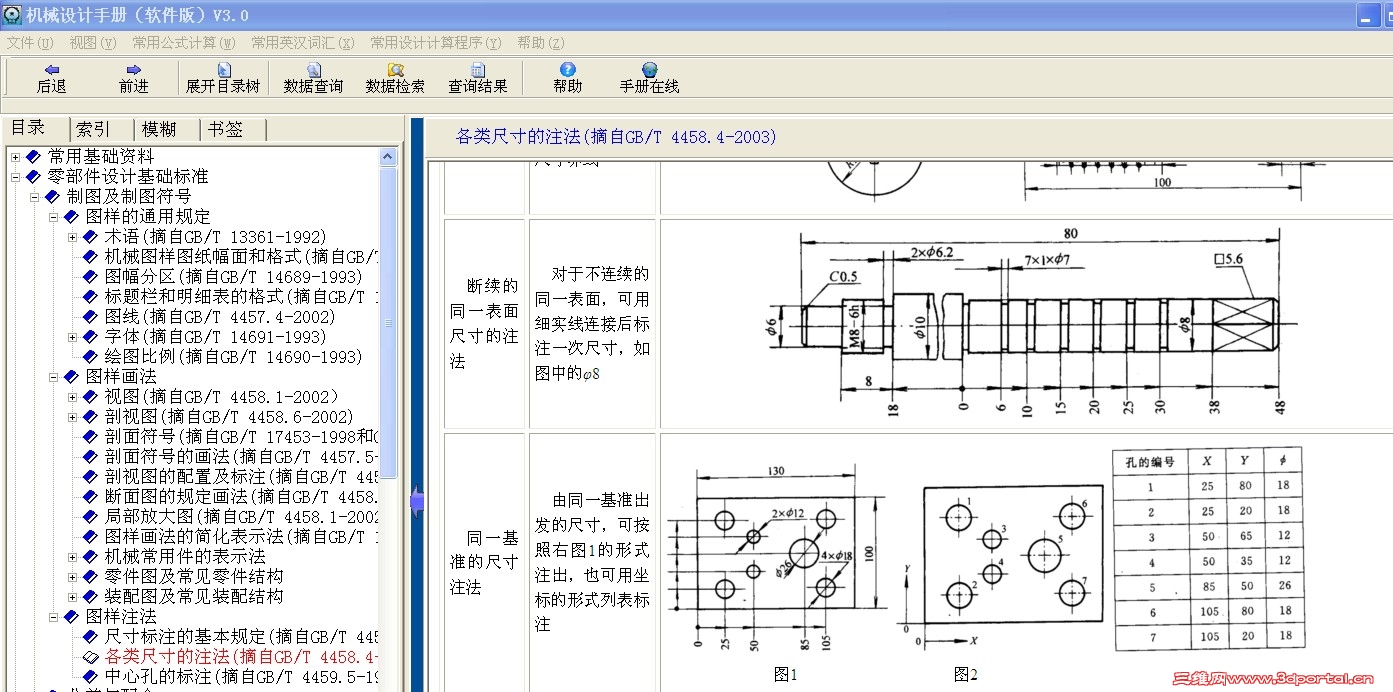

呵呵！建议您看看机械制图,不要自创标准.

kwm620521@yahoo · 发表于 2012-3-29 13:23:32

个人认为坐标标准最好了，这个太乱了

fsjt · 发表于 2012-3-29 13:31:41

kwm620521@yahoo · 发表于 2012-3-29 15:21:30

这个怎么标的

ning84 · 发表于 2012-3-31 14:18:13

2019987 E7 j/ K5 e. q9 }8 V" F! d" u

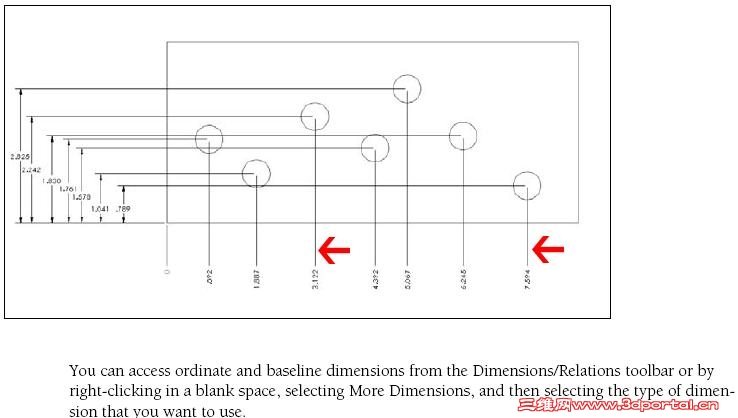

fsjt 发表于 2012-3-29 13:31 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢你的帖图，要的就是这种标注方法。请问：如何实现。谢谢。

大隐于市 · 发表于 2012-4-1 14:55:41

7# ning84

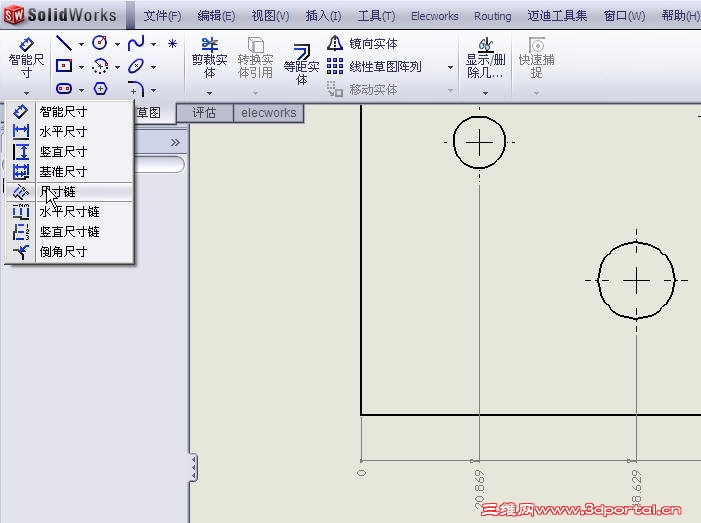

用尺寸链标注

judyyai · 发表于 2012-4-5 22:55:26

本帖最后由 judyyai 于 2012-4-5 22:59 编辑

7# ning84

也可以用
水平尺寸链与垂直尺寸链
这2个就是座标标示

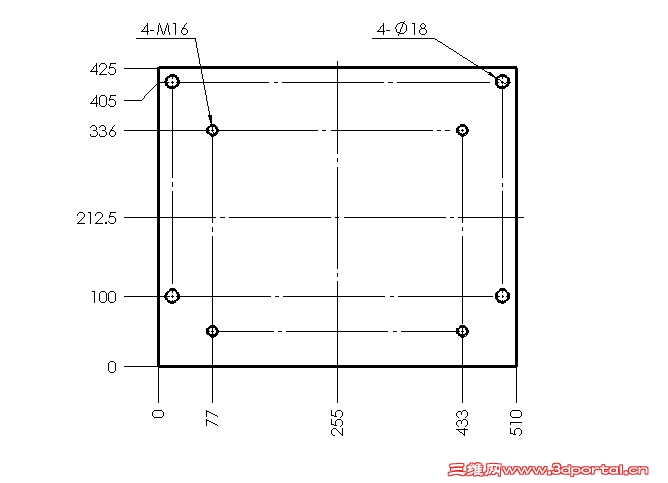

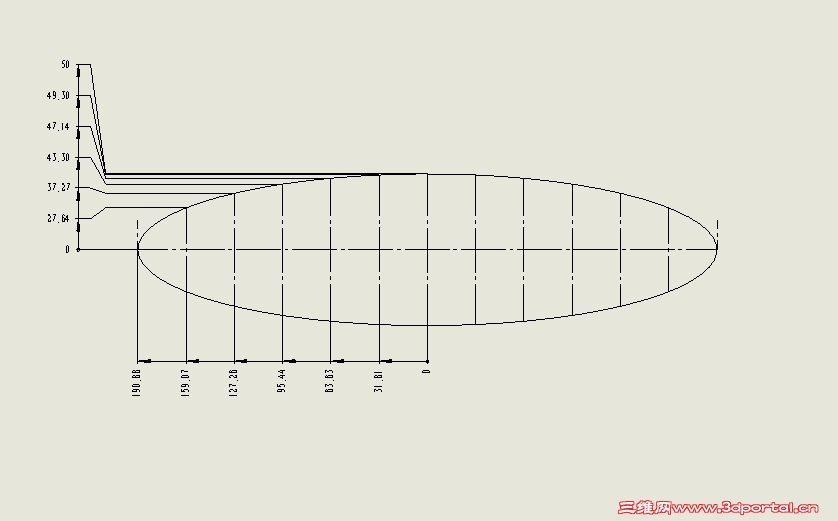

请看我楼上（8＃）的图～

aapple · 发表于 2012-4-6 19:23:56

7楼和8楼说的没有错

ga7zm · 发表于 2012-4-7 09:01:59

用链尺寸标注法，很好用的。

liqing521456 · 发表于 2012-4-8 09:38:21

想学习下看看
