Solid EdgePMI剖切消除局部剖弊端' P$ ?6 [3 N s2 ^- ^0 U: G& O4 g
- X. X% Y! _, @1 X2 y
有朋友求助。
% U" G; S! b& c4 i7 l

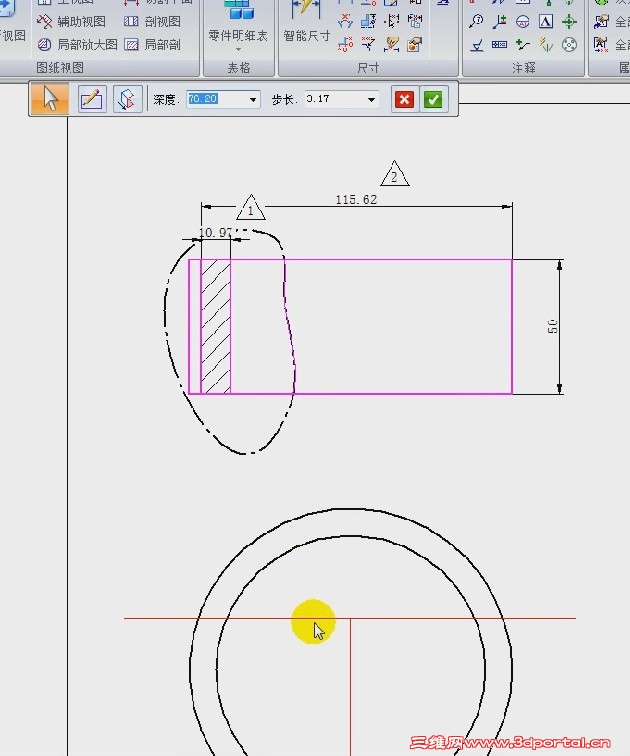

/ T0 j; P7 O" r/ X3 B) T+ }尺寸都是从模型调入尺寸，内径原为Φ620，后改为Φ750。

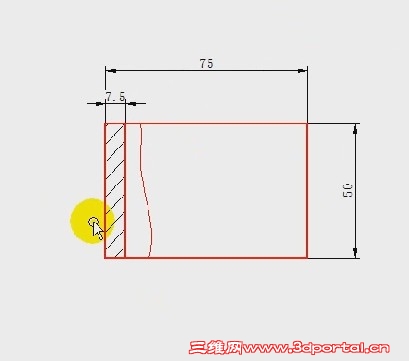

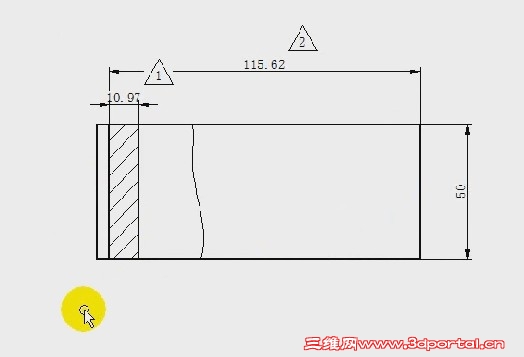

. u7 C# B, j# n% C 1.内径加大后剖视图剖的位置没有跟着往外移；
( v4 e8 w% M' k, t$ c8 R9 x& l: f 2.板厚尺寸不知哪去了，却在原标板厚30的地方多了个30.5；, L! f+ Q; L7 o- O
3.表面纹理符号位置也变了。
; M( V( B @- x; R8 L( q4 {* L# G 请问做工程图时要怎样做才能避免出现这些问题？3 P/ p8 y; y8 H7 e; g. e( R
0 x) Z" f }' j+ I3 x( g
" O. u! E" g. k2 J( S6 C. W& a5 m, a

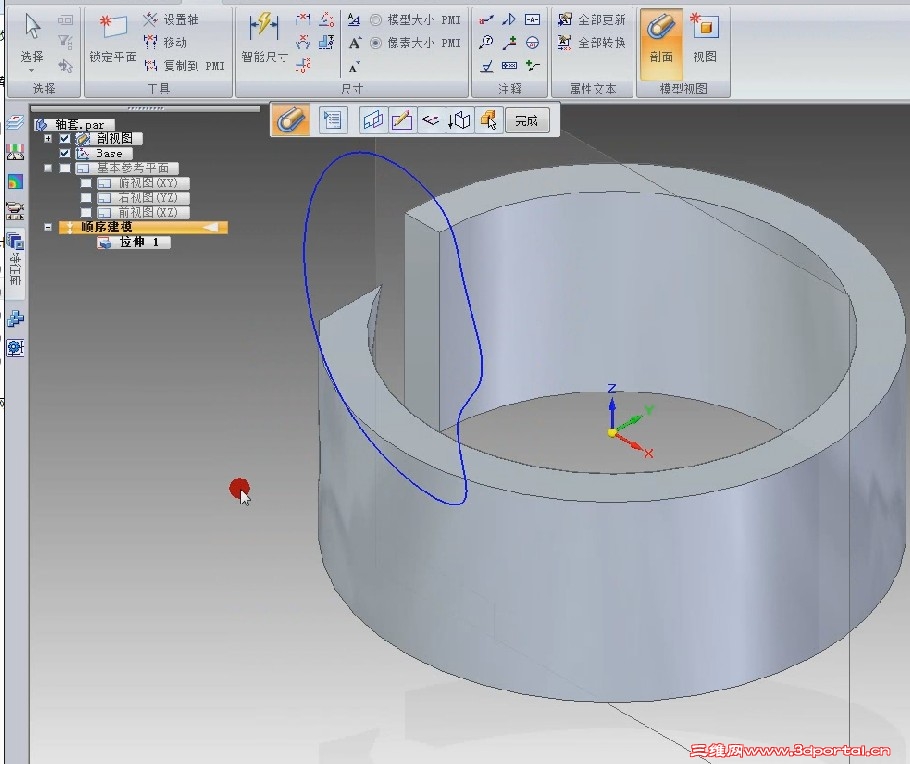

建议方法：在模型中用PMI剖切直接剖出来。然后在工程图中要做的只是把它显示出来。 |
|
