相信很多CAD用户对“天圆地方”这个词都不会陌生。但在这里还是要为部分CAD初学者解释一下的。方一圆类接头常用于方形管道与圆形管道之间的过渡转接,俗称“天圆地方”。下面将用中望CAD和中望3D来绘制天圆地方的模型。+ e7 u0 y- v3 c, ~2 S+ R7 B" Y- Y
. V) D  A1 y5 L3 j' |
A:中望CAD 5 A% S- T5 q5 [6 {9 H" R  l/ w$ @

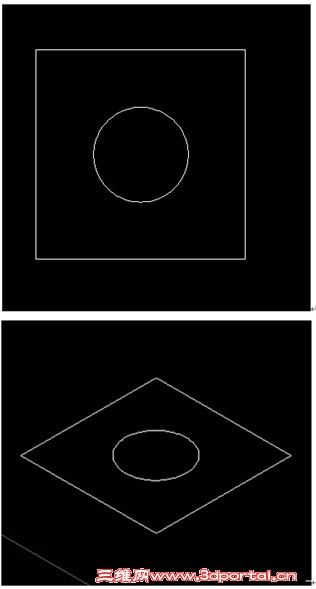

1、在中望CAD中绘制如下图形,并采用轴测图的角度来进行后续的操作。6 {4 J2 v' X' `) ]
  I5 }; v( }  l4 n& \2 K! S

" s/ B9 q, M9 i" u2 j 1.jpg

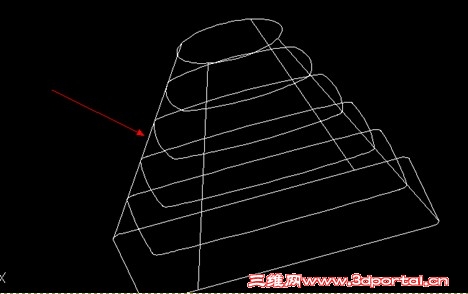

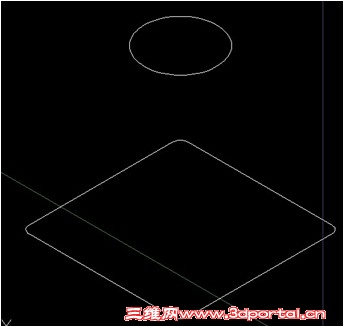

# ~" C; S& I- V8 R2、将内部的圆Z轴方向偏移一定的高度,并对矩形圆角操作。( h. z# v2 d* Y5 F5 u
2.jpg / s2 X/ h# |( E0 ?

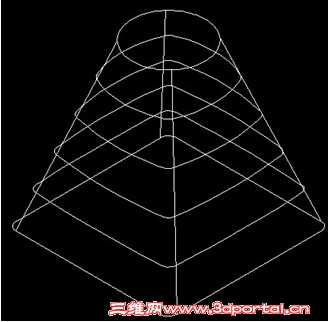

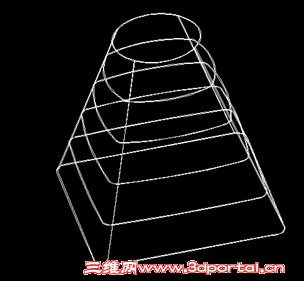

3loft放样得出下面图形。$ r8 D2 i* D' s! j7 P
/ ]% R8 k# o6 _; ^' `. }7 W4、三维编辑-抽壳(solidedit),并进行着色。* H$ J3 j0 V6 c4 {
启动抽壳命令后选择三维实体,提示找到3个面,回车后再输入a,选择外部要保留的面,如下图, 9 k5 s* H4 W  G  f6 _  p0 ~" E
; T* s! P' R' G: c
4.jpg 3 W7 c2 h" ]+ q) @, O* |

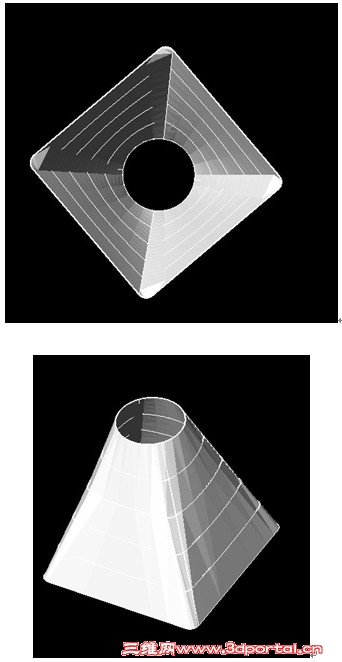

6 m. P3 [! n) P7 ~  _5 G几个步骤下来,在中望CAD中绘制天圆地方模型就完成了。& D$ M5 _2 h4 E

) k) V5 \: e! q/ k 4b.jpg 8 v# |9 N  f8 S* `8 M6 @% i  t5 [
+ ~1 \- t" {' z2 c" P4 k
( ~& x1 A6 z8 c" \  W" e& v# z, K1 g% }

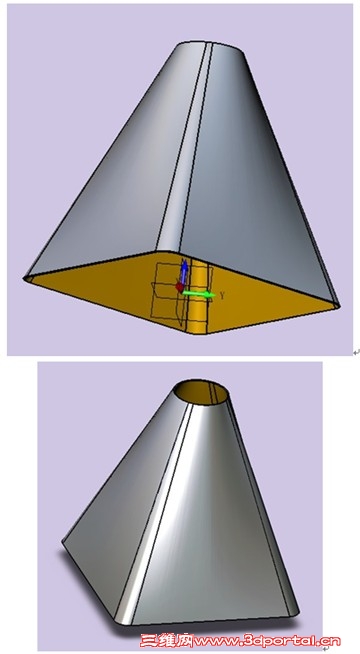

- z5 I1 Q& e. L# w. v* ^B: 中望3D是一款高性价比的CAD/CAM软件。在中望3D中,可以用同样的步骤(草图——放样——抽壳)来绘制。但是值得注意的是,一般钣金是需要展开的,通过这样的方式绘制出来的模型展开有一定的困难。当外轮廓面是一个面是可以用曲面中的展开平面来实现,当外轮廓面是8个面时未能找到展开的方法,且这些是在没有考虑厚度的情况下。希望中望3D的钣金功能在这方面加强完善。3 ]/ j' e- H* L' n/ v4 W) {
4c.jpg * x; J. e0 I8 F2 @/ T5 A% z' C1 u& g% w

+ D- x# b, X% V- |0 V3 U
0 F. e# @3 c) Z: x: j# J8 M5 n- W& U8 Q% `8 L+ @8 _
$ k* A9 f7 A% k4 I* P2 C
根据你的需要,你可以选择中望CAD或者中望3D来完成绘图。无论是二维CAD还是三维CAD绘图,中望软件都能满足你的需求。
