很久没来论坛，但最近做的工作，天天都是画这个，用CAD画都累死了，所以求个PART档。因为需求，所以我提几个要求哈：9 n' h! R6 y3 t$ |- y9 h# K
: D8 ~. S2 U) G6 a

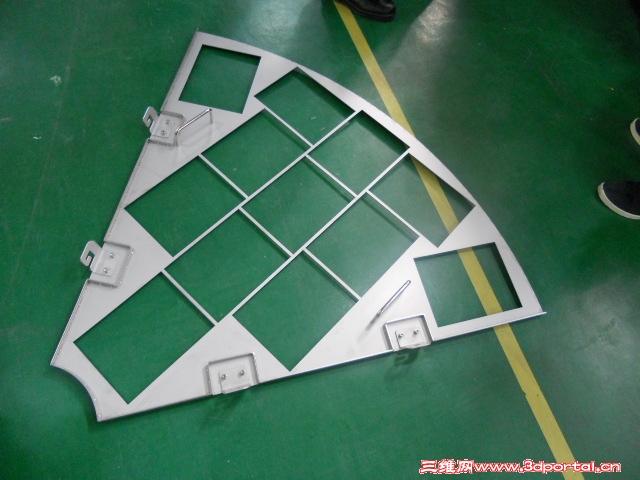

- 总体上来看，这个图就是个大锅（我们叫DOME）平分为4等分。然后在每个等分上再开一些孔（孔的尺寸变化最频繁，圆的，方形的，。。。。各种都有）
- 希望每个尺寸基本都可以调整，因为我们需要不断地改变各个尺寸，尤其是小孔的尺寸一直变化。（总体外径也会变，但比较少）
- 我们要求孔与孔之间的间距最小为8，是为强度考虑的。孔与任意的边沿最小边距也是个变量，一般是15左右。在满足以上的基础上，能在DOME上开尽可能多的孔。下面请看附带的图吧。
6 n, g7 Y4 u: a3 D R- Q1 q
* x. z: i# e0 m, p; C
% W3 S/ a3 C1 u _" ?% n
C45-04.pdf
(86.43 KB, 下载次数: 19)
|
|
发表于 2012-2-23 16:48:38
楼主
