如何在solidworks工程图中实现下面图片的视图

eric.bo · 发表于 2012-2-17 20:13:40

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 whoeric 于 2012-2-17 23:04 编辑

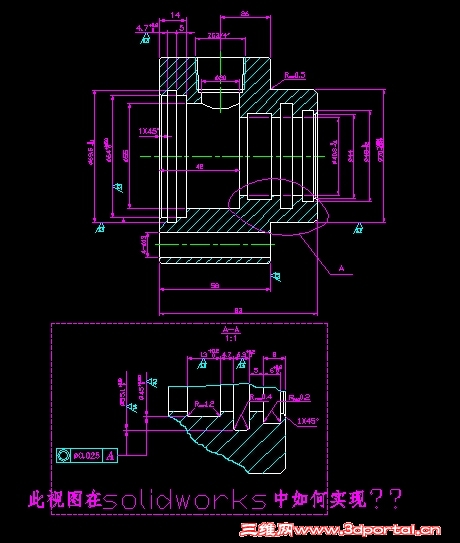

请教各位。如何实现放大视图的半标注，在solidworks工程图中如何实现。
补充：关键放大视图部分剖切后尺寸怎么标注？？放大很容易实现，但放大后每个槽的直径该如何标注出来？

秋韵舞-江枫 · 发表于 2012-2-17 20:28:43

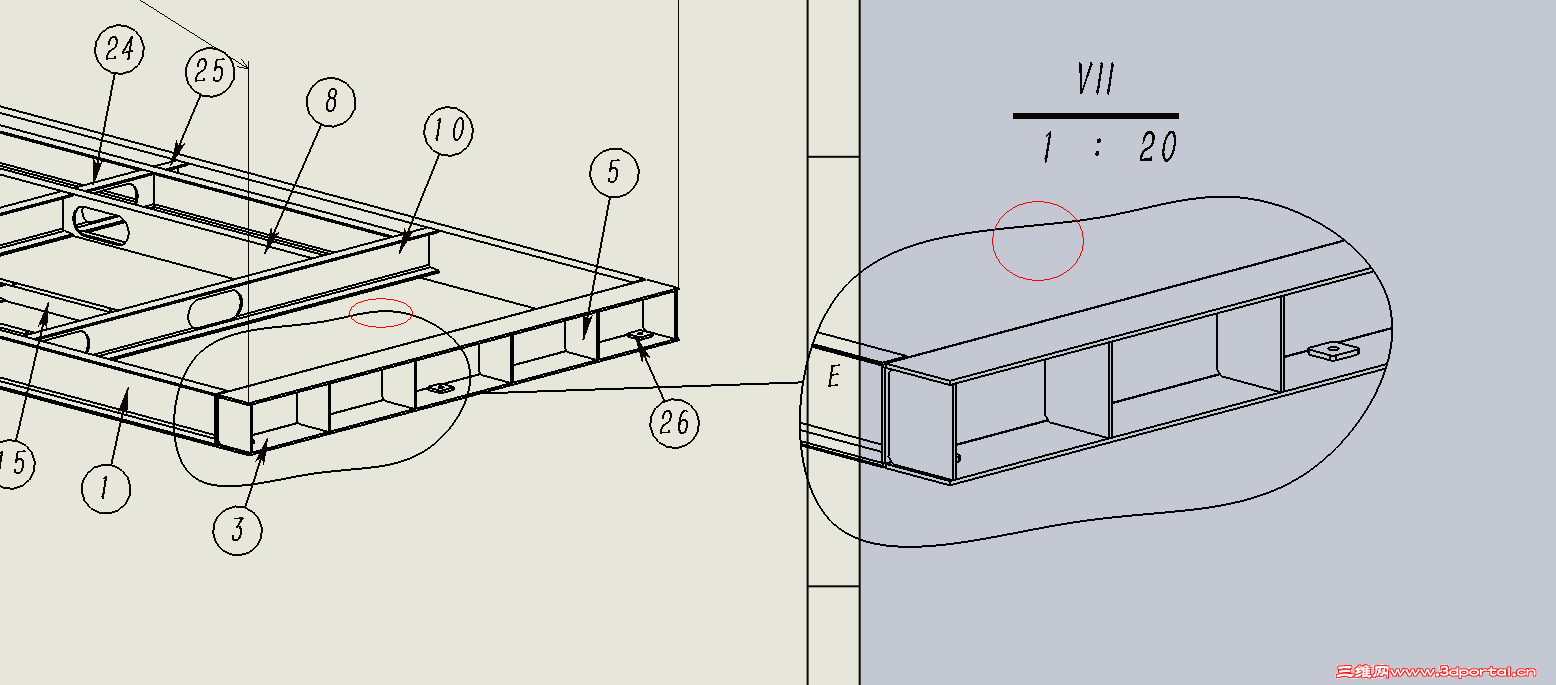

楼主的贴子的意思是不是想问如何实现你图中不规则区域的放大图，是不是这样！


syc102 · 发表于 2012-2-17 21:07:42

这是SW的强项,工作中我经常用到的.

eric.bo · 发表于 2012-2-17 21:16:02

2# wenmk123
关键是视图中的尺寸怎么标注。

秋韵舞-江枫 · 发表于 2012-2-17 22:19:21

看不太清楚，应该是形位公差吧

liuyong453 · 发表于 2012-2-18 07:59:31

他是想做出放大视图后再来标注尺寸，你把他全部放大后标好再裁减视图

阿帕奇 · 发表于 2012-2-18 09:43:16

双箭头的没那种格式，我也是自己画出来的，不过没法关联，也就是说工程图移动后不跟一起移动。类似密封圈沟槽都习惯这样标注，是个很头疼的问题

fgshrl · 发表于 2012-2-18 10:51:08

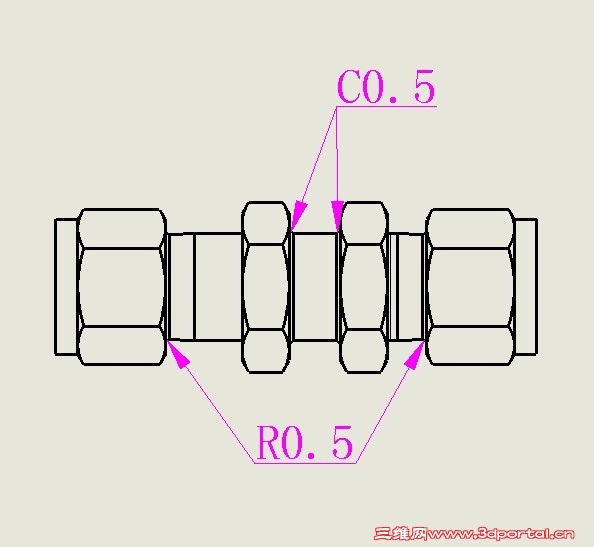

可以用注释去标注，也可以标注全尺寸再影藏一部分

chenjun520601 · 发表于 2012-2-18 12:07:11

跟6楼方法差不多，不过MS更简单一点儿，
你可以先把局部放大的范围选的更大一点儿，把整个直径都包插在内，然后半标注尺寸，
标注完成后，再在原放大视图的特征树上右键，选择编辑草图，再缩小草图范围到合适位置，确定即可！

eric.bo · 发表于 2012-2-19 22:10:54

9# chenjun520601
六楼的方法貌似在剖视图上不能得到裁剪视图的，你说的这个方法也许可行，谢谢，我试试看。

123512736 · 发表于 2012-2-20 14:53:54

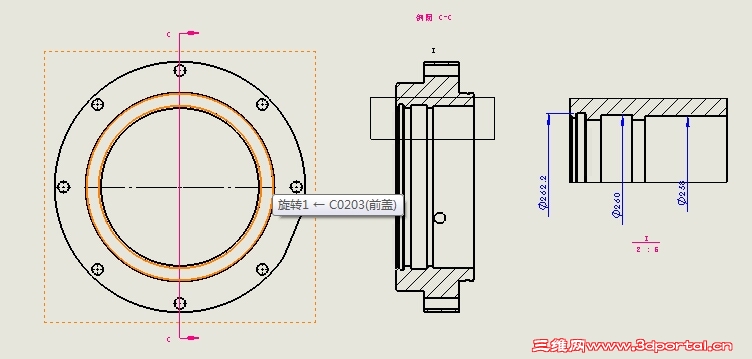

是不是这样？OK没问题啊。

eric.bo · 发表于 2012-2-20 19:56:50

谢谢，9楼的方法好，已经试过。

huang · 发表于 2012-2-20 20:53:37

又学了一招

scz930 · 发表于 2012-2-21 08:45:44

不错，收下一招。
