装配图中的分层

囡囡娘 · 发表于 2012-2-14 16:19:58

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

你们好，在装配图中由于前期没有规划，把零件全部装上，现在出工程图时想分层，怎么出工程图呀！

请各位大侠出来帮忙哦！

SW0605 · 发表于 2012-2-15 08:26:32

同样需要！

任生 · 发表于 2012-2-15 08:31:13

把要分到一起的零件全部选中，在装配里的特征树上选中的任一个零件上点右键，做出子装配就可以了。

阿帕奇 · 发表于 2012-2-15 09:39:08

或者多做些配置，对应每个工程图把不需要的隐藏掉

chenjun520601 · 发表于 2012-2-15 12:39:43

如3楼所说，只是可能有一些配合关系会乱掉，需要在子装配体中重新装配一下。
至于阿版所说方法，比较简单的装配体还可以，稍微复杂一些的儿，就会累晕！

linux1234 · 发表于 2012-2-15 12:41:45

我个人意见,还是狠一下心,做成子装配体的为好,这样以后再设计调整或改进时方便,免得到时候又乱成一锅粥

SW0605 · 发表于 2012-2-15 12:58:38

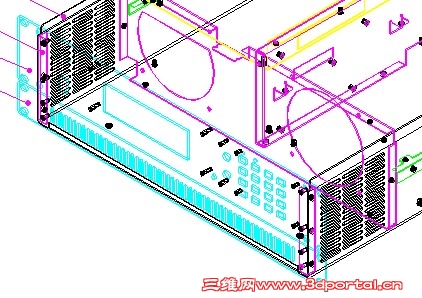

做出2D这样的效果，怎么搞的？

benz9020123456 · 发表于 2012-2-15 14:13:29

你就按照3楼的来吧一般这种情况就是涉及到阵列的问题你做成子装配体小毛病改下还是很省事的！

秋韵舞-江枫 · 发表于 2012-2-15 14:45:21

本帖最后由 wenmk123 于 2012-2-15 14:55 编辑

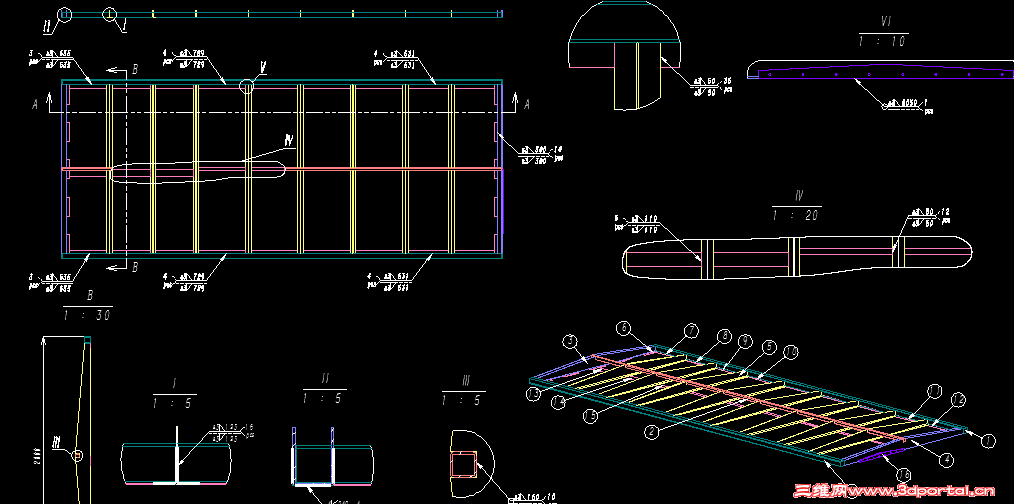

是不是这样！？

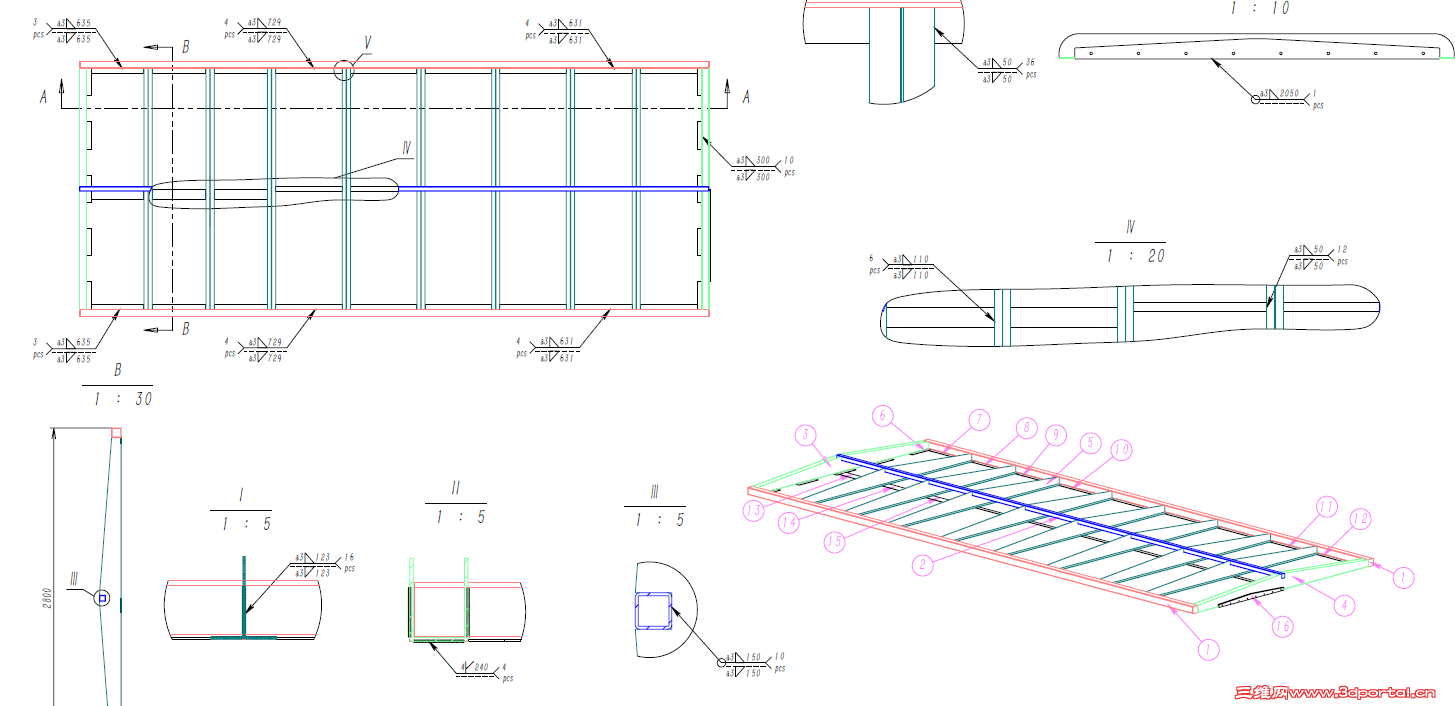

这是转成DWG格式的：


SW0605 · 发表于 2012-2-16 08:58:53

好像是这样的。就是要求把每个零件单独显示一种颜色，便于不是很懂的人观看区分。求教怎么做！

秋韵舞-江枫 · 发表于 2012-2-16 11:30:29

好像是这样的。就是要求把每个零件单独显示一种颜色，便于不是很懂的人观看区分。求教怎么做！
7 u) |9 M+ d- B- {* G! @7 E) MSW0605 发表于 2012-2-16 08:58 http://www.3dportal.cn/discuz/images/common/back.gif

在工程图纸里设定图层，就可以搞定！

SW0605 · 发表于 2012-2-22 08:55:32

学习了，谢谢。
