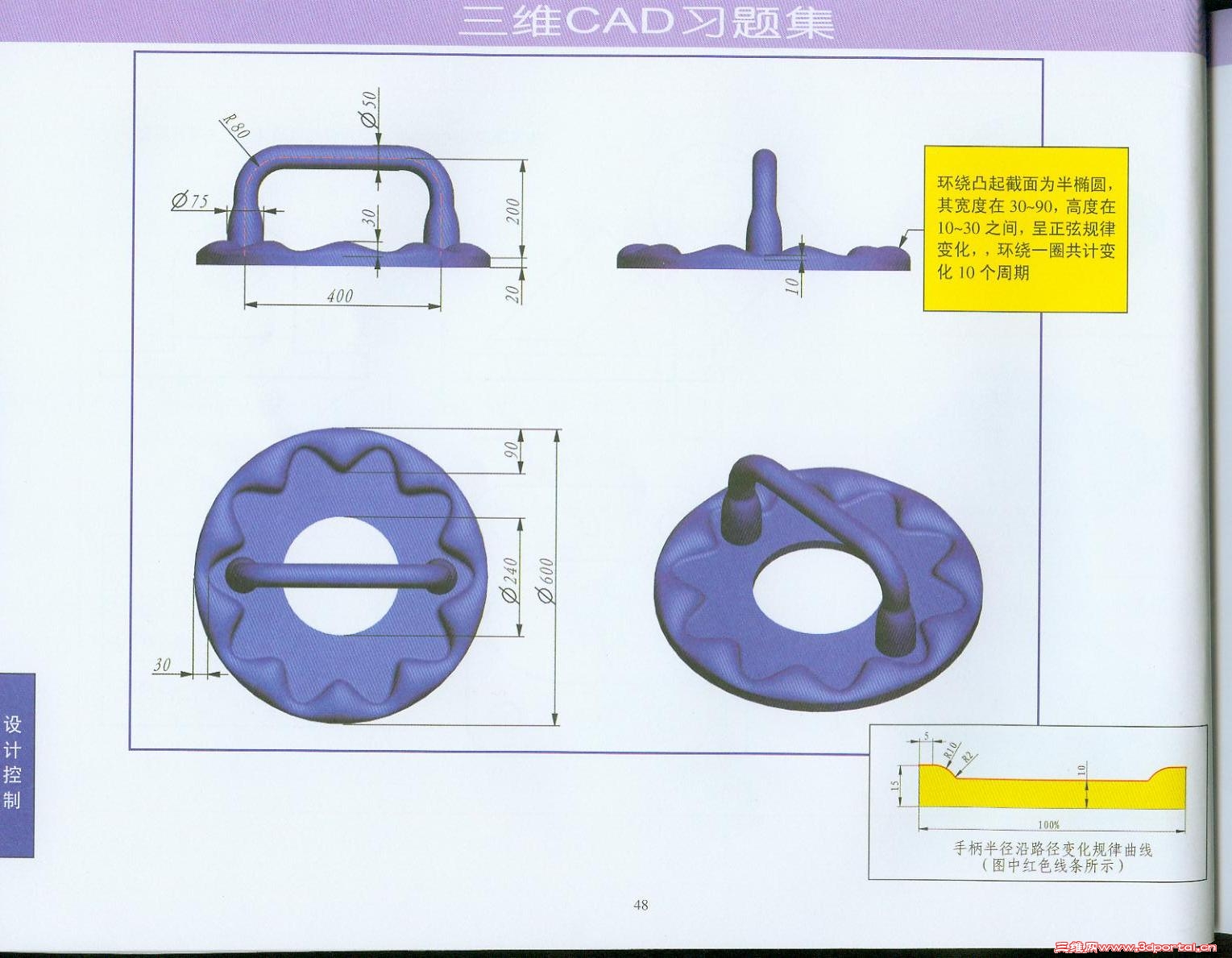

三维练习，这个是真不会了，请老师指点！

大隐于市 · 发表于 2012-1-30 15:37:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由大隐于市于 2012-1-31 12:33 编辑

sunrays110 · 发表于 2012-1-30 18:11:52

底面用扫描就行，手柄是变截面，此题主要针对PROE，SW较麻烦！

johnxia · 发表于 2012-1-30 18:14:15

这题目不难，关键是底部的画法，先利用螺旋线投影成星型线-画外园，不能马上扫描，否则会在星型尖角上有缺损-星型线拉伸成面-用面扫描成底部，保持与星型面向切-填充曲面，接下来就很容易了

lhj7103 · 发表于 2012-1-30 18:51:47

底座用旋转和拉伸除料，手把用扫描就可以。

81130549 · 发表于 2012-1-30 21:07:48

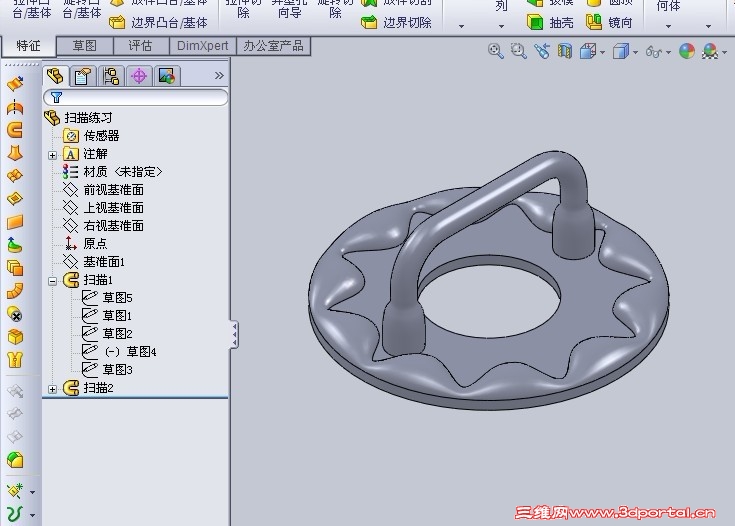

2次扫描就可以完成，如图：


附件为2009版本。

大隐于市 · 发表于 2012-1-31 09:18:30

5# 81130549
谢谢楼上~
按你的方法可以画出来
但是样条曲线是否是严格按正弦规律变化不太清楚啊
不知道有没有什么讲究

81130549 · 发表于 2012-1-31 10:59:01

本帖最后由 81130549 于 2012-1-31 11:00 编辑

6# 大隐于市

我只是用"样条曲线"做的,如果要"正弦曲线",做法如图:

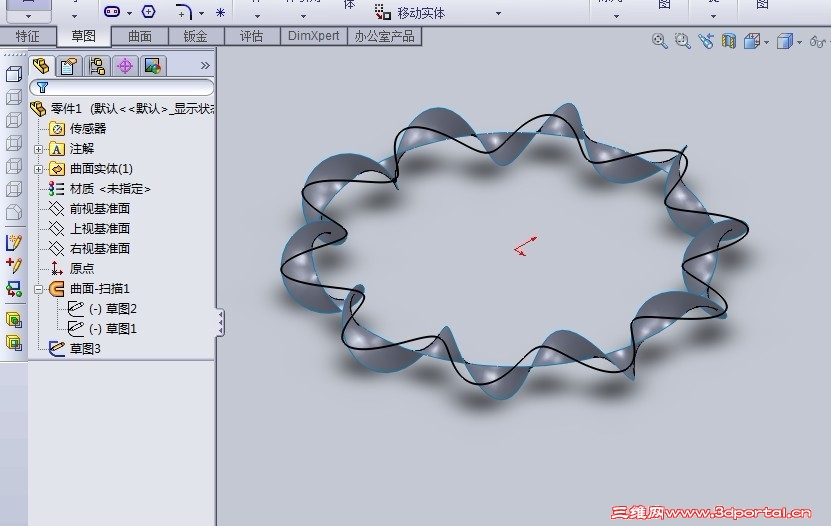

1.一段直线沿圆型路径做曲面扫描,扫描时沿路径扭转;
2.用"实体引用"做草图3.草图3符合要求.

大隐于市 · 发表于 2012-1-31 12:33:25

7# 81130549
老师是高手！
拜服~

sunrays110 · 发表于 2012-1-31 15:52:57

本帖最后由 sunrays110 于 2012-1-31 15:55 编辑

2次扫描就可以完成，如图：* L% R# z& ]$ q% m

$ P( q; x! N) u7 k4 P4 e7 z1998542+ W* Q% Q: z0 ?- z# c) b6 @

% {7 [" o- B, Q% Q! `附件为2009版本。1 [8 u4 y7 @9 s. x% c% x
81130549 发表于 2012-1-30 21:07 http://www.3dportal.cn/discuz/images/common/back.gif

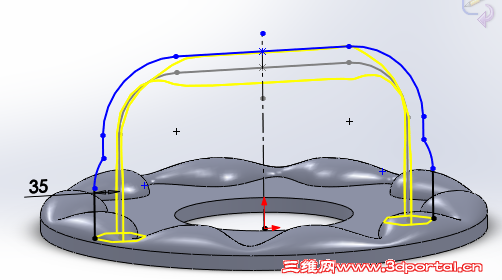

一个问题请教下，如下图所示的手柄怎么保证题图要求的尺寸变化规律？

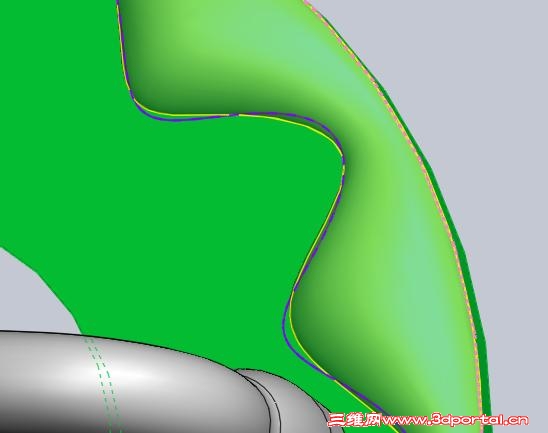

另外，底部不适合一次性扫描，应该只扫描部分，然后阵列，否则就像你这样，偏离了。这是软件的问题。

heat_ice2000 · 发表于 2012-2-25 16:54:54

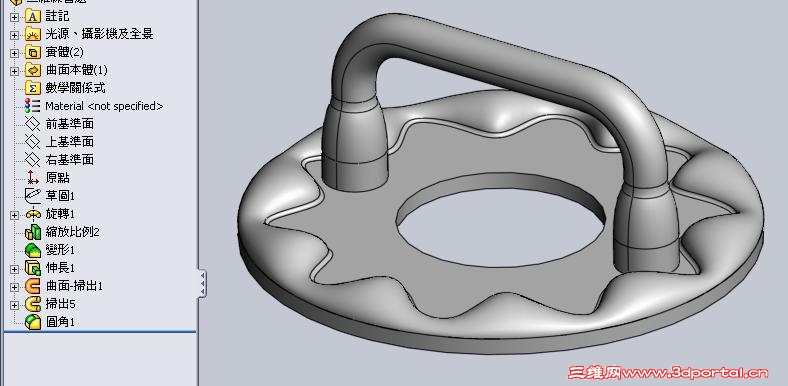

把手用比例縮放+變形可以做到.
掃瞄波形時不合引導曲線,不知道原因.

gjd700223 · 发表于 2012-2-28 17:29:29

高手，太厉害了
