[推荐] 最新CAD教程之中望CAD2012五大给力功能

[复制链接]
发表于 2012-1-9 10:58:18 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
    中望CAD2012版正式发布。广州中望龙腾软件股份有限公司是中国最大、最专业的CAD平台软件供应商之一。作为中望公司的最新年度力作,2012中望CAD对数据进行了优化,使得软件命令运行速度占用的计算机硬件资源减少,效率更高,其中打开图纸、实时平移等的运行速度显著提高,极大提高软件稳定性和安全性。

$ ^) K% K* h; B$ {( h0 K1 v. D
    在继承以往版本优势的基础上,最新的中望CAD2012版本对中望CAD2011性能进行了全面提升。不仅保留了中望CAD2011版中参数化 ,文字所见即所得,多重引线,样条线编辑和对ZRX接口的支持等多种功能。还对中望CAD2011的多个功能进行了提升并增加了一些新的功能。
* B- \9 V5 }! N) l# e8 F+ f

8 J* _9 M9 \; T" i  q5 Z
一、引线标注XY坐标
+ Y6 _) J& e( t" @' Q

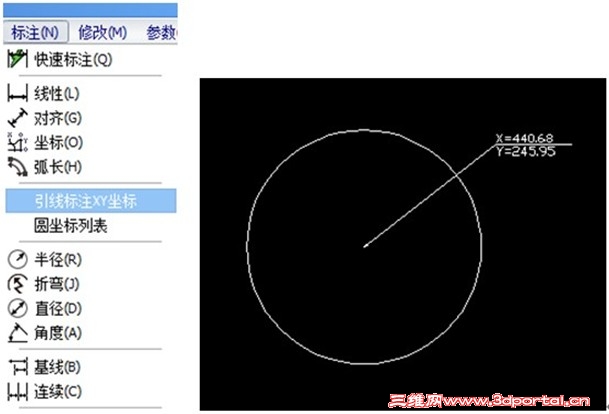

为了方便使用者在作图时对图像坐标的标注,中望CAD2012新推出一项引线标注XY坐标的新功能,化繁为简。摒弃了多步操作,只需一个轻点鼠标就可完成。(图一)

( z( E* f- @; S4 ~3 c( J: S
7 C* B$ ]! A0 P% }% W1 M( `

# [5 `7 b' O( x+ R8 o
(图一)
3 u3 A/ C$ S- A, n( i7 l

) ]* V$ {; l) s* H2 j- H
二、圆坐标列表

- L# j' M7 Y  F

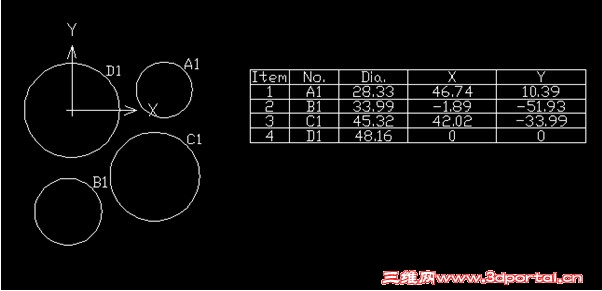

    中望CAD2012版还添加了圆坐标列表的功能,可以快捷的列出图中所有圆的信息,如直径,相对的原点坐标等。可以让使用者对这些信息一目了然,便于编辑和修改。(图二)
6 w+ c! s3 J9 N$ [

, N$ v. f% Y( Y# U7 I- T, X9 u$ W

* e( A; X: c: H/ [
(图二)

) P# A' q5 C7 ?: J' ^

6 K  |$ i6 l  O1 B% Q% U1 H: E
三、数据交换
" ^: R/ h/ a. o0 g8 ^+ O

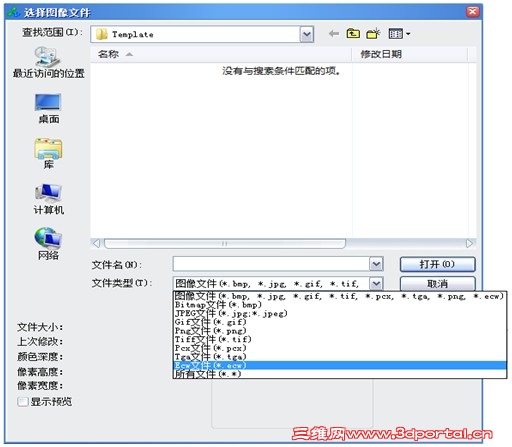

    中望CAD2012提供了多种图形图像数据交换格式及相应命令。不仅支持bmp(位图图像格式)、jpg(光栅图像格式)、gif(图像互换格式)、Png(图像文件存储格式)、tiff(标签图像文件格式)等格式的图像文件,在2012版中还支持Ecw图像格式文件。(图三)
8 [* s, Q* ]  {( X: U

" j  H/ n) S& d% Q9 i
  ^# x* u2 {6 v  W( Q& H5 N$ K
+ s9 t) {) s+ [- ^( b: V
(图三)

$ W9 d. j" a! q" Y! M( k1 N
. w( Q7 J$ A6 b; |7 ^; |* Y: J

6 r6 ~" z2 Y* V7 @3 S2 S$ j
四、自动堆叠功能

: o$ b6 k: h( [6 v  b+ R
    在启用自动堆叠功能后,,将自动堆叠在字符“^”、 “/”或“#”前后输入的数字字符。
. n& K- {2 \2 r$ q4 b
“自动堆叠特性”对话框中设置字符自动堆叠的特性,并根据设置条件自动堆叠字符。

7 _. V+ E& Z4 l

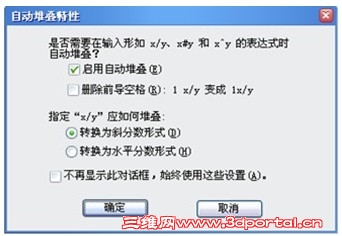

勾选“删除前导空格”选项后,将删除整数和分数间的空格。(图四)

$ M8 u3 |( k7 O) z9 d. c( @3 T" U) |+ @  Y

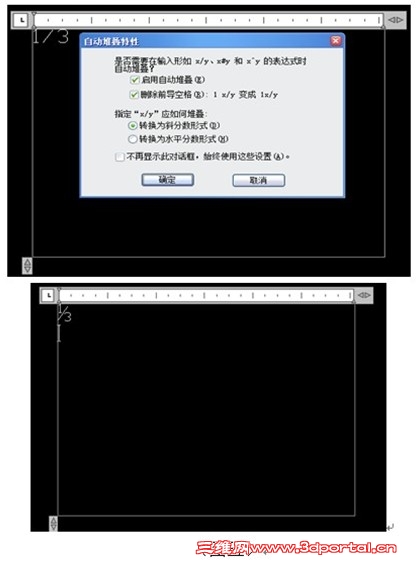

点选“转换为倾斜分数形式”选项,自动堆叠字符时将把字符“/”转换为水平分数形式。(图五)
2 f! |# S) t7 s9 d* t$ \# Z
0 h3 g% w" Y+ H# M  ~8 u8 B! F
) ~( {/ c) _( B, j2 P+ M* j

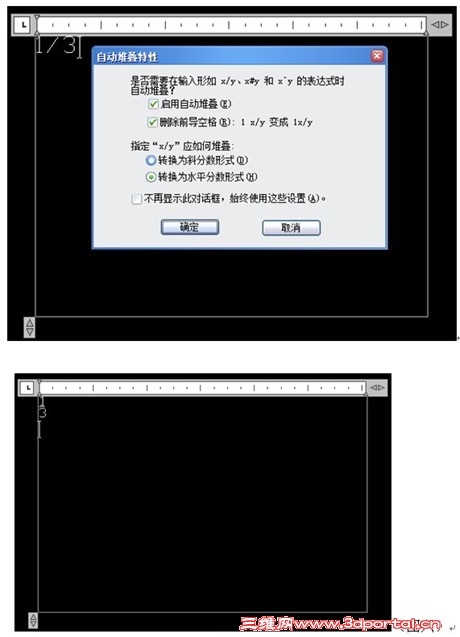

点选“转换为水平分数形式”选项,自动堆叠字符时将把字符“/”转换为水平分数形式。(图六)

7 e- \* A7 O# P: I, f

; x; f1 p; D( ]- x0 j, V4 Q/ ^
  z" Y3 _4 k: F
5 Q* @. l& o6 O9 G  S

" i, [3 {) g* ~( \: {0 D+ l

) Z! t! M/ o. t: R
    无论是否勾选“启用自动堆叠”选项,字符“#”始终被转换为斜分数,字符“^”始终被转换为公差格式。

( M8 Q7 k3 N/ z  F8 a4 e
勾选“不再显示此对话框,始终使用这些设置”后,将不显示“自动堆叠特性”对话框。当前特性设置适用于所有堆叠文字。

& }5 Y; a; c* @% ~0 l) ^+ K
如果没有选择此选项,当在空格或非数字字符前输入两个用“^”、“/”或“#”标记隔开的数字时,中望CAD2012将自动显示“自动堆叠特性”对话框。
. |8 L% u7 C% z2 `" H9 T
在禁止自动显示“自动堆叠特性”对话框后,要显示该对话框,请选择堆叠文字,单击鼠标右键,在弹出的快捷菜单中单击“堆叠特性”选项。然后在“堆叠特性”对话框中,单击“自动堆叠”按钮。

7 v& Z  M; N- A% \  Q& i

; p, M6 a9 J/ n
五、扩展工具功能增强

+ L3 @! Z, K" v: ?  p" e
    在安装中望CAD 2012时,用户可以选择是否安装增强的扩展工具。

0 s$ c  [; g& D7 I

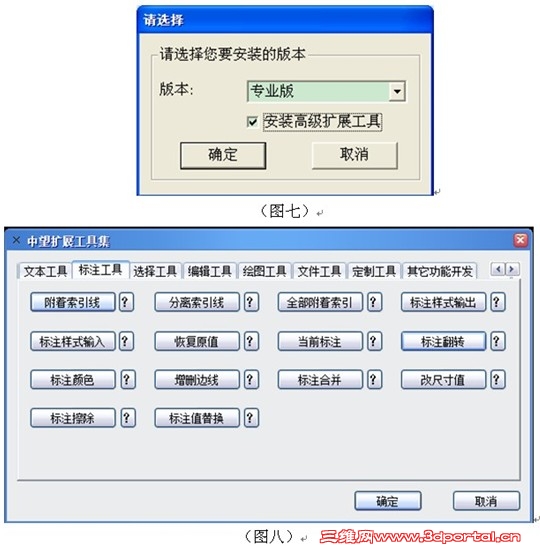

用户可以从各个分类菜单中获知特定的扩展工具,从标注菜单中,获取“更多标注功能”。也可以通过“标注扩展”打开扩展工具集面板。(图七)

( p; m" K+ E4 W' W# ]& w
在标注下拉菜单栏/标注扩展中.对cad功能进行了人性化的划分。使用户更方便的用中望cad进行绘图工作。在扩展工具集一共10个标卡分类。分别为常用功能、图层工具、图块工具、文本工具、标注工具、选项工具、编辑工具、绘图工具、文件工具、定制工具和其它功能开发。(图八)
' E% _* B5 o! Z0 S5 B" u
1 C/ _/ m1 W+ R& {3 x4 s" c+ V3 a  N
7 m4 M2 D3 s8 n2 ~* D

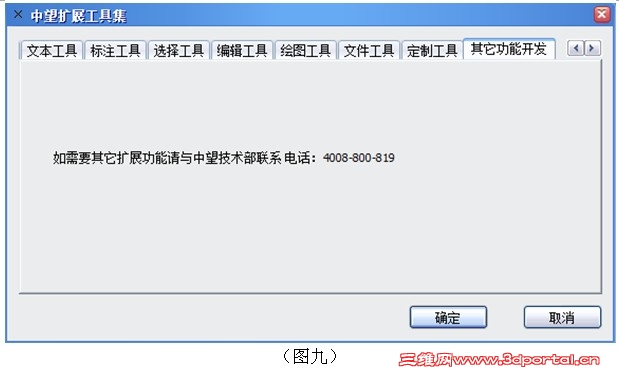

    为了方便用户。中望CAD2012还可以根据用户的不同需求,订制其他扩展功能。做到真正的以人为本。(图九)
( f/ H8 c7 T$ I4 L/ M+ U0 ]

1 j8 [$ d# f: A; P. x+ ]8 W: Y% O! B& s" v! W1 I& d+ K
发表于 2012-1-9 22:46:04 | 显示全部楼层 来自: 中国河北保定
故障太多,根本不能使用
发表于 2012-2-11 12:32:11 | 显示全部楼层 来自: 中国江苏南京
期待中,我们公司用的是2011版,画零件图还行,装配太差了,很多时候莫名其妙退出。还有会提示内存少于1287 ~% h2 k$ r$ @
m,记得赶快保存,马上就会自动退出程序。
发表于 2012-3-31 23:38:48 | 显示全部楼层 来自: 中国辽宁抚顺
感觉这些都是基本功能
发表于 2012-6-5 09:32:47 | 显示全部楼层 来自: 中国浙江杭州
不错,支持下!
发表于 2013-1-25 21:22:36 | 显示全部楼层 来自: 中国江苏苏州
一般般了,还有待提高稳定性呀。
