CAD实战之中望CAD沿路径写文字

goto3d

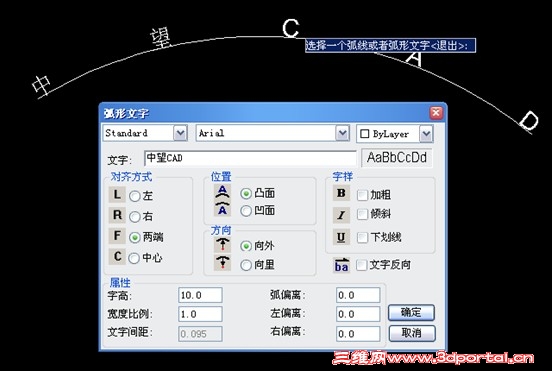

    在中望CAD中的常规文字处理命令只能使文字呈直线状态分布，但有的时候CAD设计者需要排出沿路径分布的文字。要想排出沿曲线分布（如环状分布）的文字，仅使用文字处理命令有一定的困难；中望CAD提供了ET扩展工具，在文本工具中有一项弧形文字（Arctext），能够非常方便的处理好弧形文字。具体如下图。
+ i1 F3 N/ Z4 U  D4 A
2 U0 U- d" F) g! m, \: c4 f9 ?

    那我们看上图，弧形文字中要求对象必须是弧线，那如果要沿着多段线或者样条曲线来写文字，弧形文字是不能达到的，那我们该怎么样做了？
6 `" P2 A: l- E/ K  q  I下面就介绍一种方法，使得在中望CAD中沿着样条曲线或者多段线来写文字。此时我们要用到定数等分（divide）命令，将会是问题变得容易。具体实现步骤如下：
- A  w" O$ g, E- ~1 ~: X1．先用文本创建命令（Text）写1个字符，其插入点定义为中心或底边中心

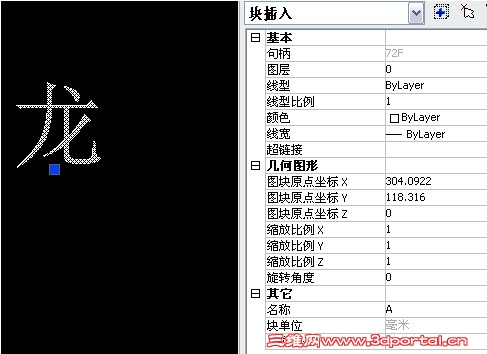

2 R5 t7 S: Z3 E7 Y3 r$ ^# ^　2．将上述字符用块定义命令（Block）定义为1个块A，块的插入点就选择字符创建时的插入点。如下图所示



: y& z9 ]* U: f- z+ E

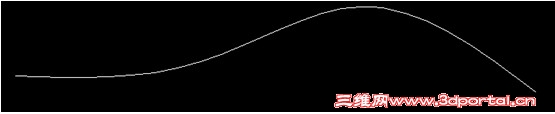

　　3．用Spline命令绘制出文字分布的路径（如果是作多段线或环状分布，则使用Pline或Circle绘制多段线或一个圆）。
: @* b- q- e% V7 v' S
3 l; _6 t, c) c5 D0 M# @* j# `; I
# ]( V  a$ w5 e4 o+ {" g/ Y

　　4．使用Divide命令，选取文字分布的路径，并选择块（B）子项，给出文字分布段数，便按此段数逐一插入上述定义的块。
命令: DIVIDE
选取分割对象: （选取第3步中绘制的样条曲线）
1 I7 j( }* X7 U" I块(B)/<分段数>: b
/ ^* M4 B. j* x+ T6 b插入块名称: a
  }9 I6 ~& X0 z0 {( Z7 Y是否对齐块和对象? [是(Y)/否(N)] <Y>:
分段数: 8
  k" M( k6 {$ d4 V
* M& i9 p: r. _5 v) v" O8 P

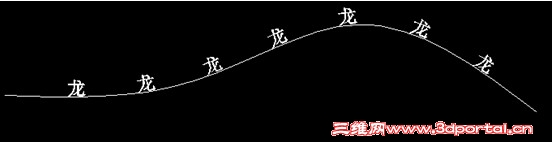

　　5．使用分解命令（Explode）将插入的文字块全部分解。

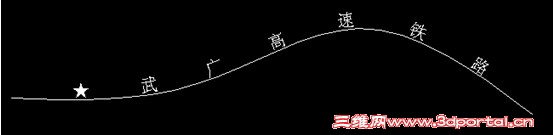

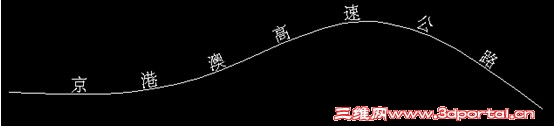

8 K  @/ I/ A. m3 n  I9 D( v　　6．使用文本编辑命令（DDEdit）逐个将分解后的字符修改为欲排列的字符串。
7 |- A" O& i5 z( t6 ]2 J+ w, c
/ E7 r: e& R) C# E

以上操作需要注意以下几点：
　　第一、除了利用定数等分（Divide）功能来实现之外，也可以利用定距等分（Measure）来实现，定距等分要求知道路径的长度以及字符的宽度
# I" w$ y5 @, f第二、在Measure命令中选取作为文字分布路径的实体时，选取点所在端即为字符块插入的起始端。按照文字自左至右的书写原则，选取文字分布路径实体时应把选取点放在其左侧。
　　第三、在响应Divide命令的“是否对齐块和对象? [是(Y)/否(N)] <Y>: ”时，若采用默认值"Y"，则文字将随分布曲线改变角度，保持与分布曲线垂直；若选择N，则所有文字都保持同一个角度（即定义块时的角度）。
　以上处理文字沿曲线分布的技巧同样适用于各种图形或符号。
