[已解决] 齿轮怎么画？

[复制链接]
chinahero01
发表于 2011-12-22 21:45:02 | 显示全部楼层 |阅读模式 来自： 中国河北唐山

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 唐昕晨 于 2012-3-22 15:06 编辑
( }9 N. p' b$ ^9 J* E$ |( M5 N- S# _6 P# ~' S) q0 J% Y
大家说画齿轮怎么画？齿形部分！
回复

举报

qilupzh
发表于 2011-12-23 12:01:48 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 qilupzh 于 2011-12-23 12:03 编辑 6 {# p; e. h5 T9 P0 p
0 \0 S4 l* P$ W
打开AutoCAD
! f6 P- c' D% M+ H5 f6 o8 X1. 运用直线（line）命令,绘制两条相交直线
/ \) ^& p0 q- b9 S: c3 G2. 以两条直线的交点为圆心，150为半径绘制一个圆 以上个圆的圆心为圆心，125为半径绘制一个圆 以上个圆的圆心为圆心，115为半径绘制一个圆 以上个圆的圆心为圆心，105为半径绘制一个圆 以上个圆的圆心为圆心，75为半径绘制一个圆 以上个圆的圆心为圆心，45为半径绘制一个圆 以上个圆的圆心为圆心，29为半径绘制一个圆）
' S0 L: C3 K% ?8 i% C% d# j3. 以垂直的直线与半径为75圆的交点为圆心，17.5为半径绘制一个圆 将半径为17.5的圆以两条相交直线的交点为阵列的中心点阵列6个，并删除半径为75的圆, . @' B3 P  ^' f5 _
4. 以半径为150的圆和水平线的左交点为第一点画一条与水平线成15角的线 以半径为150的圆和水平线的左交点为第一点画一条与水平线成-15角的线 并修剪掉多余的线 $ U5 R1 u* r" p4 F: N7 Q% v+ V

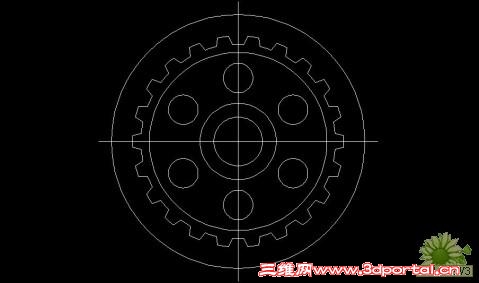

5. 将组成齿形的三部分（两段线和一小段弧）以两相交直线的交点为阵列的中心点,阵列22个,并 修剪掉多余的弧线。如下图
; S" e  U' r( d! `8 i6 y8 Y- n. W 20080813224349240.jpg
* `, P# o$ F) V& f+ [! T6. 绘制键槽：
7 q5 m/ ?+ k  Q) u9 D1 z   使用偏移命令（offset），偏移距离为10，将垂直的直线向左侧、右侧各偏移一条
; Z) D0 l# f2 \# f. C+ A# W# F   使用偏移命令（offset），偏移距离为35，将水平的直线向上偏移一条- r; b0 P) w& W/ J8 z
   删除水平和垂直的中心直线。, N1 t+ P. T0 z* |+ q

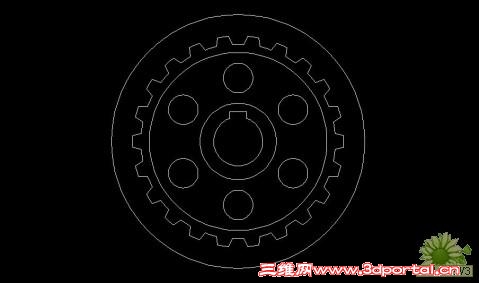

   运用修剪命令（trim），修剪出键槽的形状,如下图
5 X/ T% w+ O7 S, K! { 20080813224349107.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 应助

查看全部评分

回复 支持 反对

举报

lvdeping
发表于 2011-12-24 11:54:43 | 显示全部楼层 来自： 中国江苏无锡
CAD画渐开线齿较麻烦，不如走捷径下载个画齿轮的插件最省事。
  ?( \4 n/ m1 O4 o. i) A: j7 h- x" @. u5 C0 y) t0 Z7 `; J
画齿轮的插件在论坛里已有许多人传过，我也下载用过，个人感觉这个较理想，传上来给大家分享。

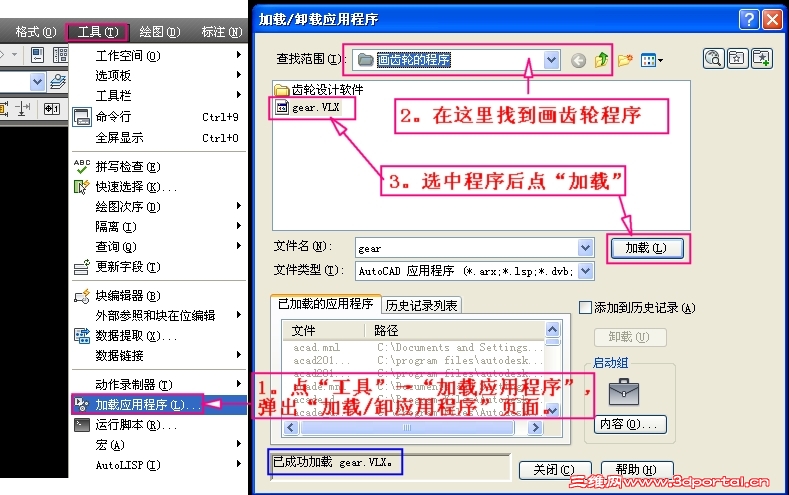

7 c* T2 [1 H3 o) H这个插件04版以上的都可安装使用。里面有使用说明。这个插还可做动画演示。+ p0 l" d+ n8 R) t

! e; H" L" ?+ ], h3 z7 P0 z0 W% r 齿轮插件1.jpg $ h1 R8 P' y2 L8 @4 d! ^% J

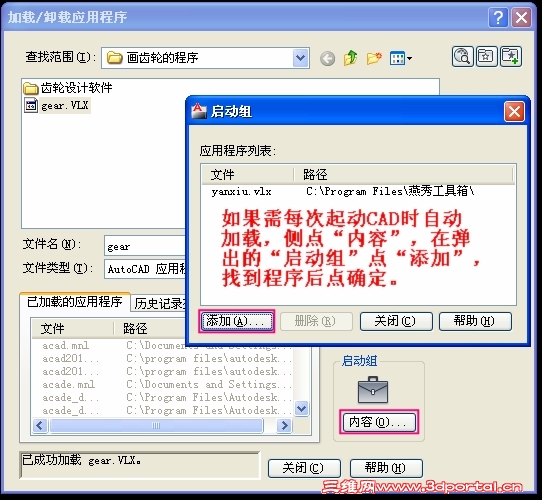

齿轮插件2.jpg % K6 k2 @+ A0 t. g: ~! M/ c

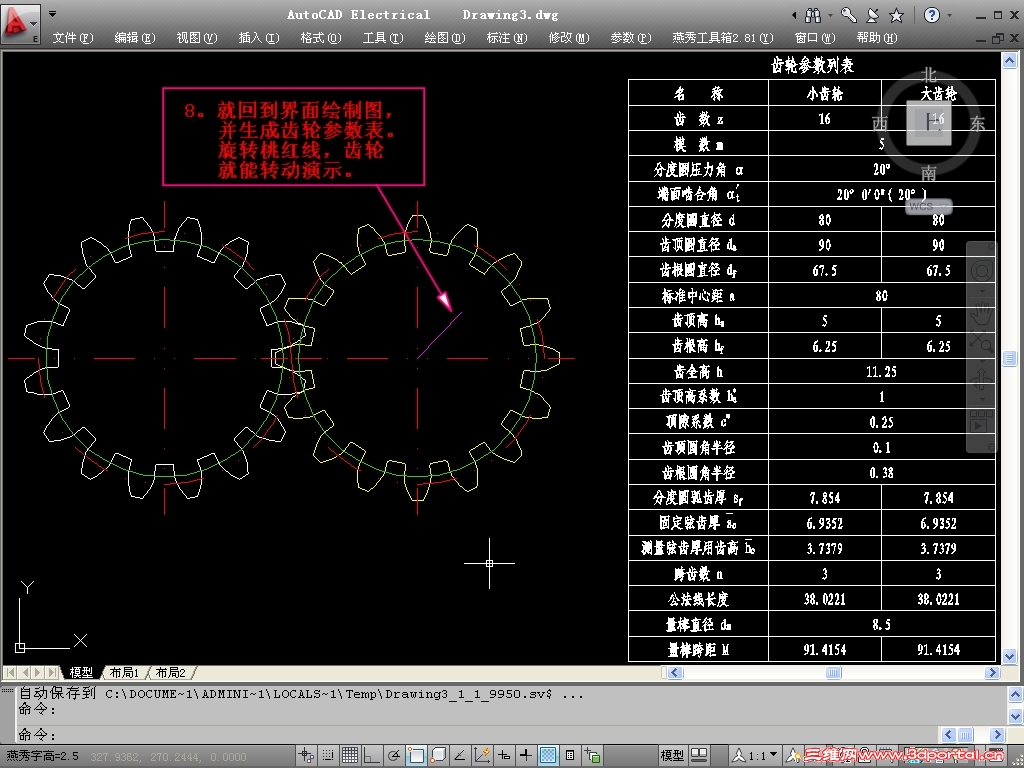

( V! k; Q; V$ D7 j7 G. U) x" l# ]6 P. F) m 齿轮插件4.jpg

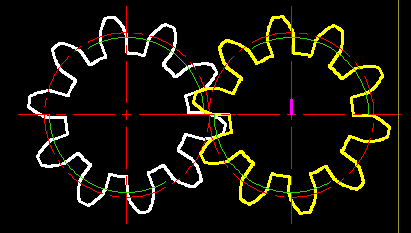

& q5 S; w9 \8 U/ }+ H cfe.gif 8 i/ @7 }- _2 k/ J# ~% A' |# \

3 y6 l2 \- Z, `% X# u# P7 H& N$ W6 l$ t
插件：
0 q( q, x# Y- ?6 K' q  N2 _( B4 K: O8 U& n
画齿轮的程序.rar (44.14 KB, 下载次数: 165)

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 应助

查看全部评分

回复 支持 反对

举报

taka_yx
发表于 2011-12-24 13:07:17 | 显示全部楼层 来自： 中国山东青岛
工具 宏 打开VBA管理器: m) k5 \/ ^  T' a2 n- i. F" y
  插入模块 复制如下  运行  即得渐开线  有了渐开线 齿轮不就出来了吗
3 S, K; Q- j" |+ F& k% aSub jkx()
+ d" D% _; n) V- gRem 绘制渐开线,
6 Z6 }, S2 F6 u9 y( O+ [Dim d As Double '节圆直径- U0 y  g9 P3 a/ G" c# Z. R( i
Dim r As Double '节圆半径
; Y' Z, Y* V: |) p, \1 p- uDim A As Double '总展开角度) O* }) ^+ q7 A8 ?  Z
Dim Ai As Double '展开角度
5 b; K5 V/ e. h# I. zDim Li As Double '展开弧长5 d! o" H* A& f) a  i
d = 1003 Q0 ]. I4 \1 u2 P( o& r3 }
A = 360) r7 S- G! q2 C
r = d / 2$ U2 O# [( p+ o: D, R$ F9 |, ]
Dim Pnt1(2) As Double, |' _+ R8 v' l
Dim Pnt2(2) As Double
. a" o% f/ v; P/ d6 L, O. h5 ADim PntLst() As Double, N As Integer
* {# T" q$ }% }( M: H6 _  H% a" `ThisDrawing.ModelSpace.AddCircle Pnt1, r; p5 v+ c6 \6 M
For Ai = 0 To A * Atn(1) / 45# Step Atn(1) / 45#
" z9 j/ n$ S0 K; }8 `; [+ RLi = r * Ai
" v8 I! D  C' b( {6 bPnt1(0) = r * Sin(Ai)
" G2 `8 C4 ~0 H8 L* A# nPnt1(1) = r * Cos(Ai)
! |* V! A0 C; J0 f. p) t, C! \5 v& {Pnt2(0) = Pnt1(0) - Li * Cos(-Ai)
0 u; Z7 _0 X! F4 j4 J- [& ~) I! pPnt2(1) = Pnt1(1) - Li * Sin(-Ai)6 _) B- H# D3 I) v  ^# C
ThisDrawing.ModelSpace.AddLine Pnt1, Pnt2
7 G* k" ~  ^% LN = N + 1. R( {9 w) e! o3 x  G
ReDim Preserve PntLst(N * 2 - 1)$ a5 O: S* b9 p
PntLst(N * 2 - 2) = Pnt2(0)
; T7 g9 G+ h" k* {PntLst(N * 2 - 1) = Pnt2(1)  A$ G4 w0 m2 ~, W/ z. K9 p
Next0 v9 c8 @0 {& y( ^8 r/ Y0 j
If N > 1 Then
: S. Q: `  L2 V+ n9 @  |ThisDrawing.ModelSpace.AddLightWeightPolyline PntLst/ U4 m9 J- W/ s( Z" ~9 D3 X
End If6 G& d6 E3 t: l  O- P1 W
End Sub
回复 支持 反对

举报

chinahero01
 楼主| 发表于 2011-12-25 08:28:30 | 显示全部楼层 来自： 中国山东济南
谢谢谢谢！！！！
回复 支持 反对

举报

浮烟山人家
发表于 2011-12-28 21:14:55 | 显示全部楼层 来自： 中国山东潍坊
齿轮插件下载不了！
回复 支持 反对

举报

liuzhanping9605
发表于 2012-1-1 09:55:35 | 显示全部楼层 来自： 中国广东佛山
caxa画好后转过来
回复 支持 反对

举报

renande
发表于 2012-1-1 11:09:38 | 显示全部楼层 来自： 中国重庆
上面的插件不错，不过齿轮品种很多，要想都画出来还是不容易，特别是三维图哟
回复 支持 反对

举报

wrx2002
发表于 2012-1-1 16:01:09 | 显示全部楼层 来自： 中国江苏常州
有程序太好了，谢谢3楼！
回复 支持 反对

举报

wlytulip
发表于 2012-2-3 17:25:08 | 显示全部楼层 来自： 中国山东青岛
太好了，正在找齿轮相关的内容呢，真是踏破铁鞋无觅处得来全不费工夫啊
回复 支持 反对

举报

stysgy
发表于 2012-2-3 22:55:54 | 显示全部楼层 来自： 中国山东烟台
在SW里利用齿轮插件生成后，另存为.DWG的形式即可。
回复 支持 反对

举报

lvdeping
发表于 2012-2-4 12:00:40 | 显示全部楼层 来自： 中国江苏无锡
本帖最后由 lvdeping 于 2012-2-4 12:02 编辑 & ^0 w! U  y5 n! |. T( c' S7 }

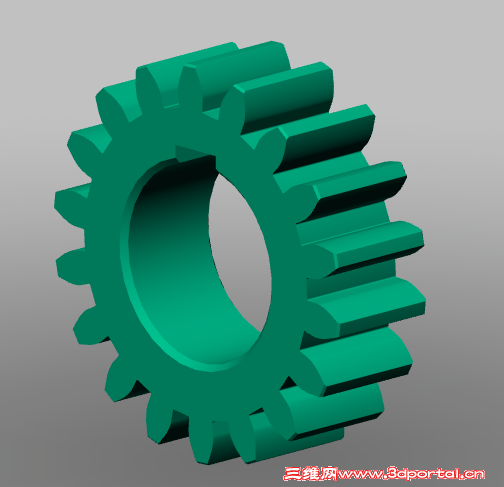

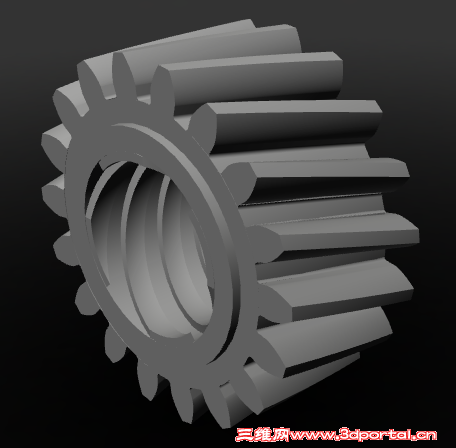

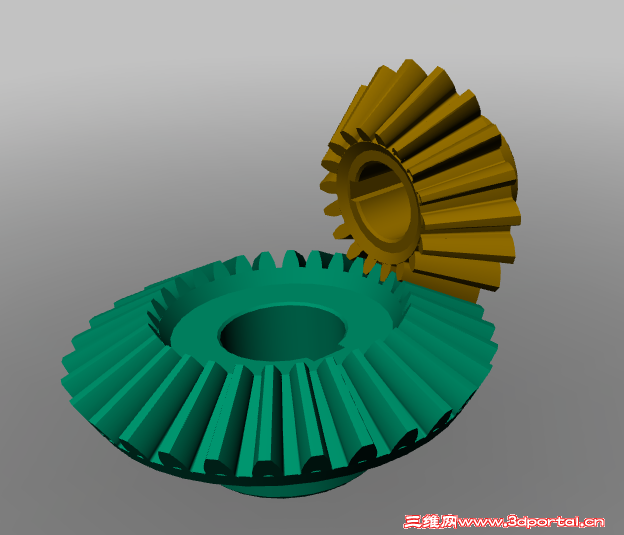

$ Q# O1 ?( H: M0 |+ x* q用上面的插件生成齿形后绘制的三维齿轮。8 O1 ?4 n5 B2 ]. y" M4 `
. a8 J) n2 Z  k+ N: W$ P
直齿轮.png % z, }+ ~0 w8 p* G/ \

( ]( v8 }2 J. t" m) I* D% g* c8 Z4 T, u7 h6 q6 }! j/ X; Y$ t
, }# H2 r) v! e! y
% v8 J, o* S1 g0 P7 e. z+ L) H- \6 b5 [7 @2 W3 Y8 T* {
回复 支持 反对

举报

wwwzzzvvv
发表于 2012-2-4 18:49:35 | 显示全部楼层 来自： 中国安徽蚌埠
3# lvdeping * c; N  m0 n  t4 ^9 L1 v8 g3 `/ d
特别实用，万分感谢了！！！！！！……
回复 支持 反对

举报

ahlek1971
发表于 2012-2-26 10:24:50 | 显示全部楼层 来自： 马来西亚
下来配用，有空在看看。谢楼主
回复 支持 反对

举报

smdwly
发表于 2012-2-27 14:34:33 | 显示全部楼层 来自： 中国浙江杭州
太好了，正在找齿轮相关的内容呢。谢楼主
回复 支持 反对

举报

风香天蓝
发表于 2012-3-22 14:59:45 | 显示全部楼层 来自： 中国浙江湖州
下下来看看，谢谢分享啊
回复 支持 反对

举报

爱哪无忧
发表于 2012-4-6 16:32:45 | 显示全部楼层 来自： 中国安徽合肥
谢3#，已下载
回复 支持 反对

举报

destroydeity
发表于 2012-4-7 23:00:19 | 显示全部楼层 来自： 中国上海
额，麻烦请问下，3L的这个插件能用于加工么？还是只能用作示意？
回复 支持 反对

举报

zgz203
发表于 2012-4-8 10:15:22 | 显示全部楼层 来自： 中国广东广州
共享一下这个插件啊.哪有下的
回复 支持 反对

举报

tangorge
发表于 2012-4-9 14:57:40 | 显示全部楼层 来自： 中国上海
非常好用，谢谢！
回复 支持 反对

举报

盟友-海1
发表于 2012-11-24 19:28:37 | 显示全部楼层 来自： 中国浙江温州
这个哈齿轮的程序怎么下载不了呀？
回复 支持 反对

举报

S0501
发表于 2012-11-24 21:50:22 | 显示全部楼层 来自： 日本
插件很好！谢谢
回复 支持 反对

举报

20091952
发表于 2012-11-25 21:08:06 | 显示全部楼层 来自： 中国辽宁沈阳
下下来看看，谢谢分享啊
回复 支持 反对

举报

股海一客
发表于 2012-11-26 12:43:30 | 显示全部楼层 来自： 中国江西南昌
好帖子  都是人才  学习着
回复 支持 反对

举报

nideweilai140
发表于 2012-11-26 14:11:50 | 显示全部楼层 来自： 中国山东淄博
一块学习一下
回复 支持 反对

举报
